(La ultima página) (The last page)
FIG.8 FIG.8
16. Assemble 2, 3, 5-Player Rods, place the Rod
Bumpers (#19), Rod Washers (#18) and Players (#13
and #14) onto the Player Rods (#15, #16 and #17) in
the order as shown in Fig.8, 8A and 8B.
17. Now insert the Player Rods through the Rod
Bushings (#A2) on the opposite Side Apron (#1).
18. Attach the Players (#13 or #14) to the Player Rods
(#15 -17) using one Bolt (#29) and one Nut (#30) per
Player. See FIG.8C.
Note: The goalie should be at the left side of each
player.
16. Monte las Barras de Jugador 2, 3 y 5, coloque los
Bómperes de Barra (#19, Arandelas de Barra (#18) y
Jugadores (#13 & 14) sobre las Barras de Jugador
(#15, #16 & #17) según el orden como mostrado en la
Fig. 8, 8A &8B.
17. Ahora inserte las Barras de Jugador por los Cojinentes
de Barra (#A2) sobre los Delantal Lateral opuesto (#1).
18. Adjunte los Jugadores (#13 o #14) a las Barras de
Jugador (#15-17) usando 1 Cerrojo (#29) y 1 Tuerca
(#30) por Jugador. Vea la FIG. 8C.
Nota: El portero debería estar en la izquierda de cada
jugador.

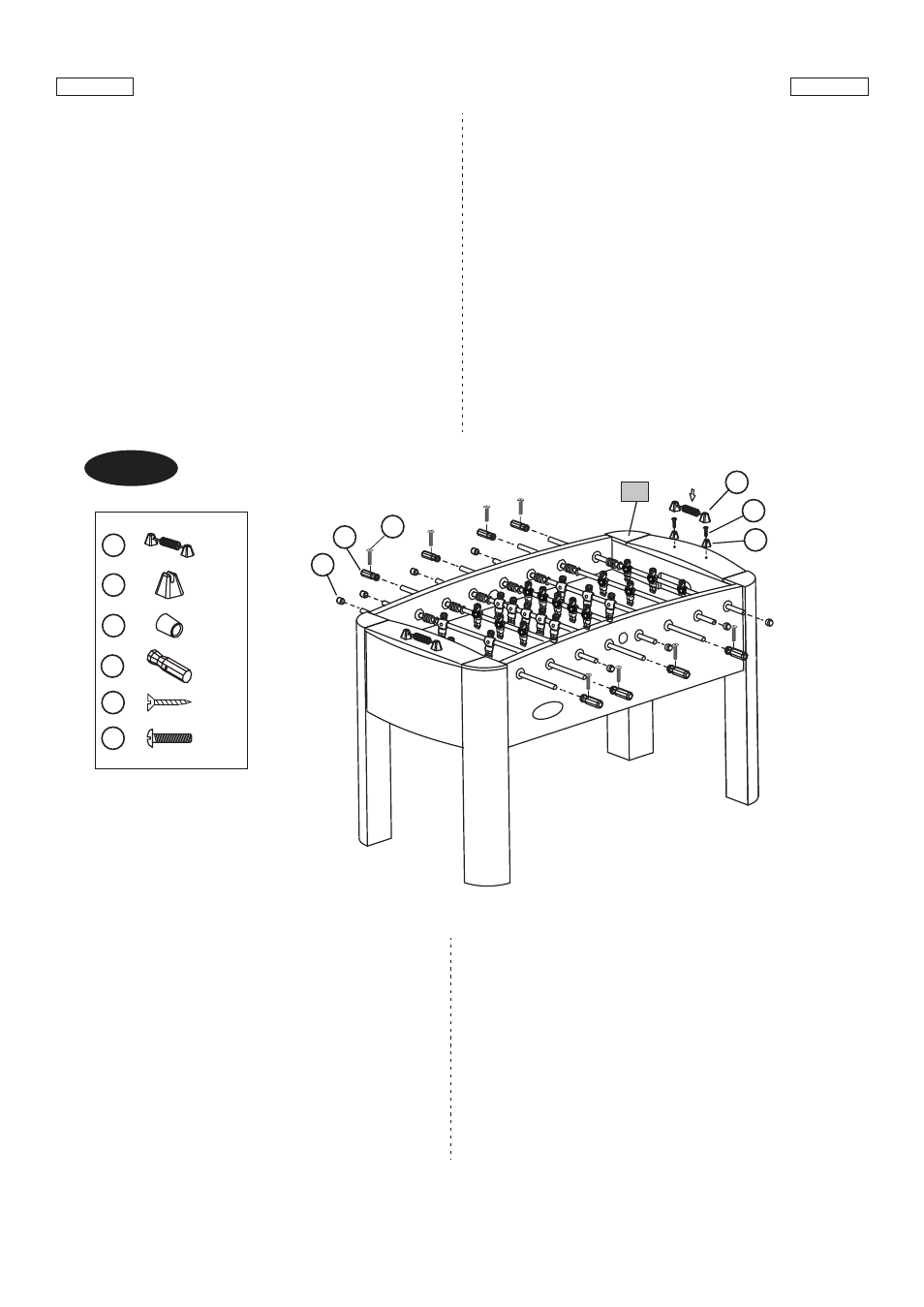

FIG. 9
FIG.9 FIG.8
19. Adjunte los Mangos (#23) a las Barras usando 1
Cerrojo (#32) por Mango. Luego coloque Las Gorras
de Barra Final (#22) sobre el otro lado de las Barras.
20. Adjunte los Sujetadores de Marcador (#21) a los
Delantales Final (#2) usando 1 Tornillo (#31) por
Sujetador de Marcador. Luego coloque los
Marcadores (#20)sobre los Sujetadores de
Marcador.
19. Attach the Handles (#23) to the Rods using one
Bolt (#32) per Handle. Then place the Rod End
Caps (#22) onto the other side of the Rods.
20. Attach the Scorer Holders (#21) to the End Aprons
(#2) using one Screw (#31) per Scorer Holder.
Then Place the Scorers (#20) on the Scorer
Holders.
YOU ARE NOW READY TO PLAY! USTED ESTA AHORA LISTO PARA JUGAR!
X 8 22
X 4 21
X 2 20
X 8 32
X 8 23
X 4 31
22
21
20
32
23
31
