FIG. 4
FIG. 5
www.themdsports.com 1325701
6
(Continúe en la siguiente página.) (Continued on the next page.)
Español English
FIG.4 FIG.4
FIG.5 FIG.5

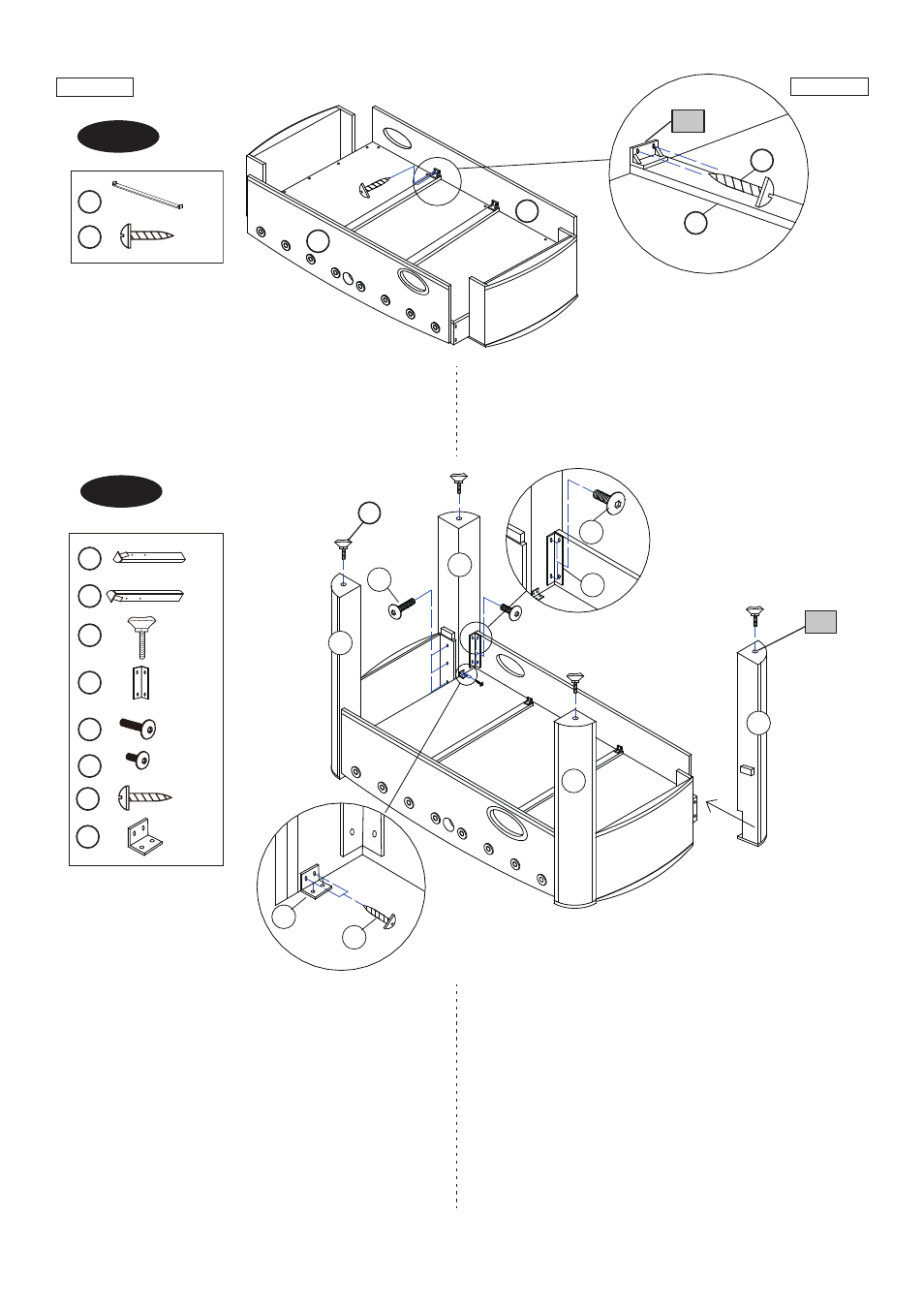

6. Place the Support Braces (#6) to the Side Aprons
(#1) using four Screws (#28) per Support Braces.
See FIG. 4.
6. Coloque los Corchetes de Soporte(#6) a los
Delantales Lateral (#1) usando 4 Tornillos (#28) por
Corchete de Soporte. Vea la FIG. 4.
7. Align the right and left legs (#4 & #5) to the end aprons
(#2) using 3 bolts (#26) per leg. Place the big metal “L”
brackets (#24) to the legs and side aprons (#1) using
four bolts (#27). Then attach the small metal “L”
brackets (#40) to the legs and playfield (#3) using four
screws (#28). See FIG. 5.
8. Screw the Leg Levelers (#7) into the bottom of each
leg.
7. Alinee las Piernas Dcha. e Izda (#4 & #5) a los
Delantales Final (#2) usando 3 Cerrojos (#26) por
Pierna. Coloque los Corchetes Metálicos Grandes (#24)
a las Piernas y los Delantales Lateral (#1) usando 4
Cerrojos (#27). Luego adjunte los Corchetes Metálicos
Pequeños (#40) a las Piernas y el Campo del Juego
(#3) usando 4 Tornillos (#28). Vea la FIG. 5.
8. Atornille los Niveladores de Pierna (#7) al fondo de
cada pierna.
X 2
X 8
6
1
1
28
28
6
A6
7
A5
26
27
24
5
5
40
28
4
4
X 16 28
X 12
X 2
X 2
26
X 4 24
X 16 27
4
5
X 4 40
7 X 4
