FIG.7 FIG.7
FIG. 7
8
9
33
33
outside
inside
FIG. 7A
37

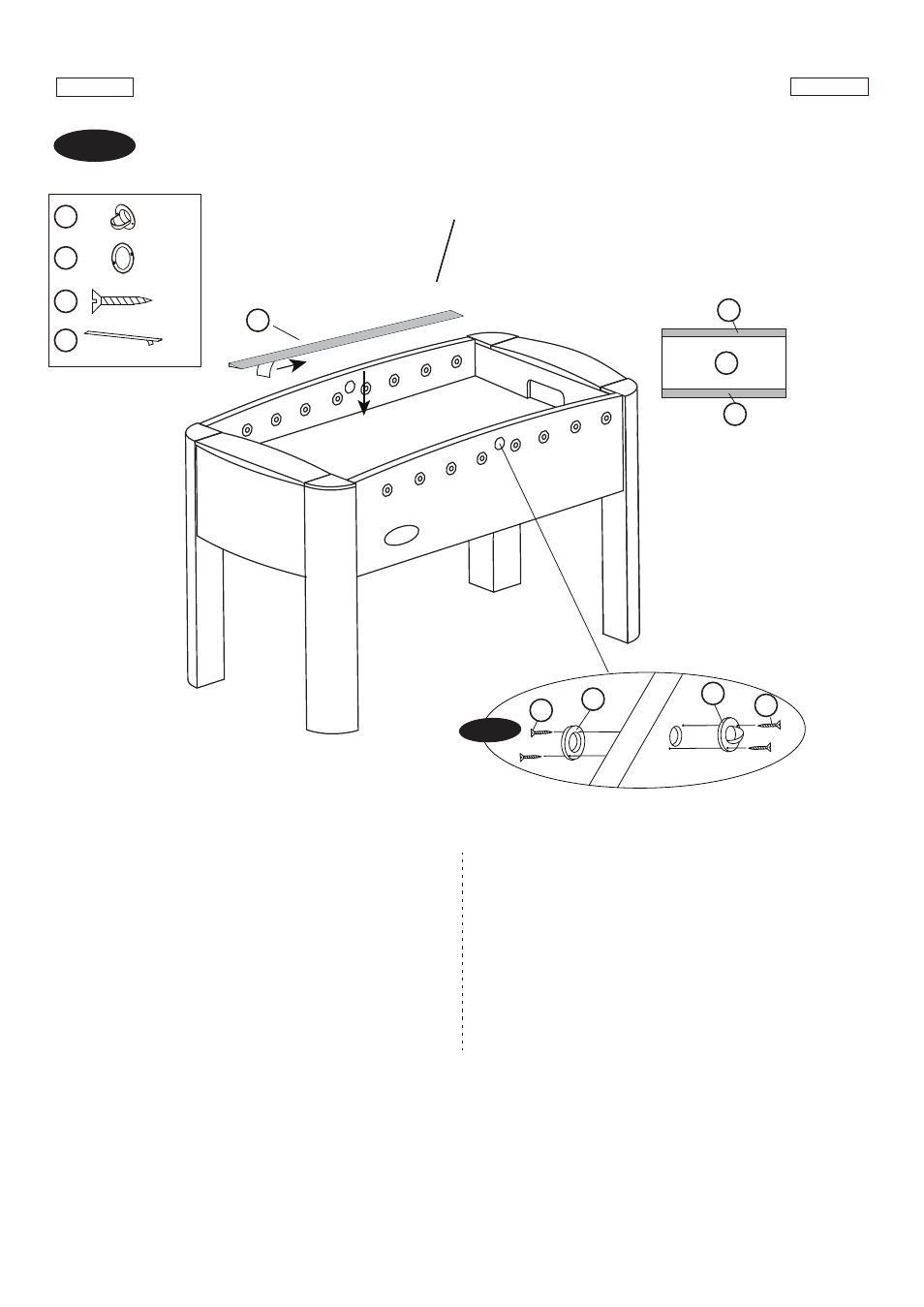

13. Arranque el papel de la parte trasera del Elevador
del Campo de Juego (#37). Pegue el Elevador del
Campo (#37) sobre dos lados del Campo de Juego.
(#3). Vea la FIG.7.
14. Adjunte la Copa Exterior de Pelota (#8) y la Copa
Interior de Pelota (#9) al Delantal Lateral (#1) usando
4 Tornillos (#33) por lado. Vea la FIG. 7A.
13. Tear off the backside paper of the Playfield Ramp
(#37). Stick the playfield Ramp (#37) on two sides of
playfield (#3). See FIG. 7.
14. Attach the Outside Ball Cup (#8) and Inside Ball Cup
(#9) to Side Apron (#1) using four screws (#33) per
side. See FIG. 7A.
X 2 8
X 2 9
X 8 33
X 2 37
37
3
37
Note:
Tear off the backside paper
underneath Playfield Ramp.
Nota:
Arranque el papel de la parte
trasera debajo del Elevador del
Campo de Juego
