42
Deutsch
HARDWARE-MERKMALE

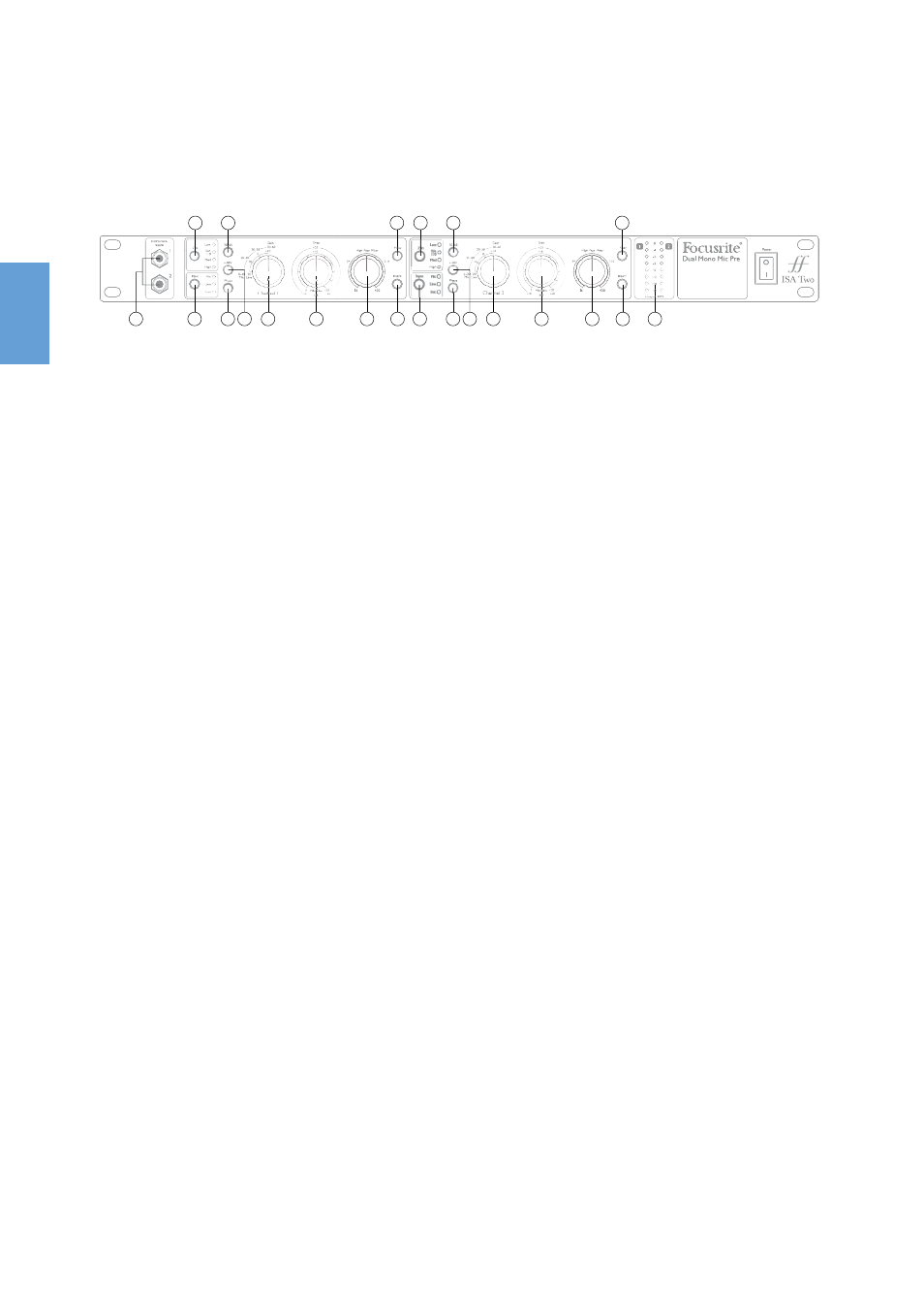

Frontseite
1 10 11 12 7 2 4 9 5
3 8 6
1 10 7 2 4 9 5
3 8 6
1. Input-Schalter: dient zur Auswahl der Eingangsquelle (Mic, Line und Instrument)
2. Gain-Regler: steuert das Eingangssignal in Schritten von 10 dB aus
3. 30-60-Schalter: dient zur Auswahl des Aussteuerungsbereichs für den Gain-Regler (0 bis 30
dB oder 30 bis 60 dB). Die Voreinstellung ist 0 bis 30 dB.
4. Trim-Regler: erlaubt eine Verstärkung des Mic-/Line-Signals um weitere 20 dB oder dient
als Gain-Regler für den zugehörigen Instrument-Eingang
5. Schalter für Phantomspeisung: legt +48 V am Mikrofoneingang auf der Rückseite an
6. Schalter Z In: schaltet die Mikrofon-Eingangsimpedanz zwischen 600 Ω (Low),
1,4 kΩ (ISA 110), 2,4 kΩ (Med) und 6,8 kΩ (High) um
7. Phase-Schalter: kehrt die Signalphase um
8. Filter-Schalter: aktiviert einen Hochpass-Filter (HPF)
9. Filter-Regler: dient zur Frequenzauswahl für den Hochpass-Filter im Bereich von 16 Hz - 420
Hz
10. Insert: erlaubt es, das Signal (über die Send- und Return-Anschlüsse auf der Rückseite) vor
dem Ausgang auf einen externen Signalprozessor zu speisen
11. Peak LED Meter: zeigt den Hauptausgangspegel in dBFS an
12. Instrument-Eingänge: dienen zum Anschluss hochohmiger Instrumente wie z.B. Gitarren
Beschreibung der Frontseite
Input (1)
Über Input schalten Sie zwischen den drei Eingängen um: Die Auswahl wird über die entsprechende
LED angezeigt. Wenn z.B. die LED Mic leuchtet, ist der Mikrofoneingang aktiv. Auf der Geräterückseite
befinden sich XLR-Eingänge für Mikrofone sowie dreipolige 6,3 mm (TRS) Klinkeneingänge für
Quellen mit Line-Pegel. Ein zweipoliger (TS) 6,3 mm Eingang für Instrumente (DI) steht auf der
Frontseite zur Verfügung.
Mic Input Gain (2)
Wenn der Mikrofoneingang angewählt ist, erfolgt die Anpassung in 10 dB Schritten im Gain-Bereich
von 0 dB bis +60 dB. Der Regelbereich des Gain-Reglers ist von der Stellung des Schalters für den
Mic-Gain-Bereich (3) abhängig – siehe nächste Seite:
