12

EXIGENCES D’INSTALLATION

Rassembler les outils et pièces nécessaires avant

d’entreprendre l’installation. Lire et suivre les

instructions suivantes.

IMPORTANT:

Observer les dispositions de tous les codes et

règlements en vigueur.

REMARQUE :

Consulter la section suivante “Exigences

d’emplacement” et la section “Exigences d’emplacement”

des instructions d’installation fournies avec le four encastré.

Respecter les dimensions indiquées pour les ouvertures

à découper dans les meubles. Ces dimensions tiennent

compte des dégagements de séparation nécessaires pour

le four.

L’espace d’installation dans un encastrement doit permettre

la formation d’une enceinte complète autour de la partie

encastrée du four.

La surface de support du four doit être robuste, horizontale

et en affleurement avec le bas de l’ouverture découpée

dans le placard.

Le plancher doit pouvoir soutenir le poids d'un four simple

de 129 lb (59 kg) pour les modèles de 27" (68,6 cm) ou de

154 lb (70 kg) pour les modèles de 30" (76,2 cm).

Le plancher doit pouvoir soutenir le poids d'un four double

de 251 lb (114 kg) pour les modèles de 27"

(68,6 cm) ou de 288 lb (131 kg) pour les modèles de

30" (76,2 cm).

IMPORTANT :

Afin d’éviter d’endommager les placards,

consulter l’installateur ou le fabricant des placards pour

déterminer si les matériaux utilisés peuvent subir une

décoloration, une déstratification ou d’autres dommages. Ce

four a été conçu conformément aux exigences des normes UL

et CSA International et respecte les températures maximales

permises de 194°F (90°C) pour les placards en bois.

Outillage et pièces

Outils nécessaires

Tournevis Phillips

Mètre ruban

Perceuse (pour l’installation dans un placard mural)

Foret de

1

8

" (3 mm) (pour l’installation dans un placard

mural)

Niveau

Tournevis à lame plate

Pièces fournies avec votre four encastré

Vis n°8-14 x 1" – (2) four simple, (4) four double, fournies

avec le four encastré

(2) vis n° 8-18 x

3

8

" - Évent inférieur, fournies avec le four

encastré

(4) vis n° 8-18 x

3

8

" - Inclus avec le four encastré

Évent inférieur fourni avec le four encastré

(2) Pieds pour four double fournis avec le four encastré

(2) Pieds avant pour four double fournis avec le four

encastré

Pièces fournies

Support du déflecteur

Cales d'espacement en plastique - (4) Four simple,

(6) four double

Vis n° 8-18x

1

4

" - (2) pour les modèles de 27" (68,6 cm);

(4) pour les modèles de 30" (76,2 cm)

Exigences d’emplacement

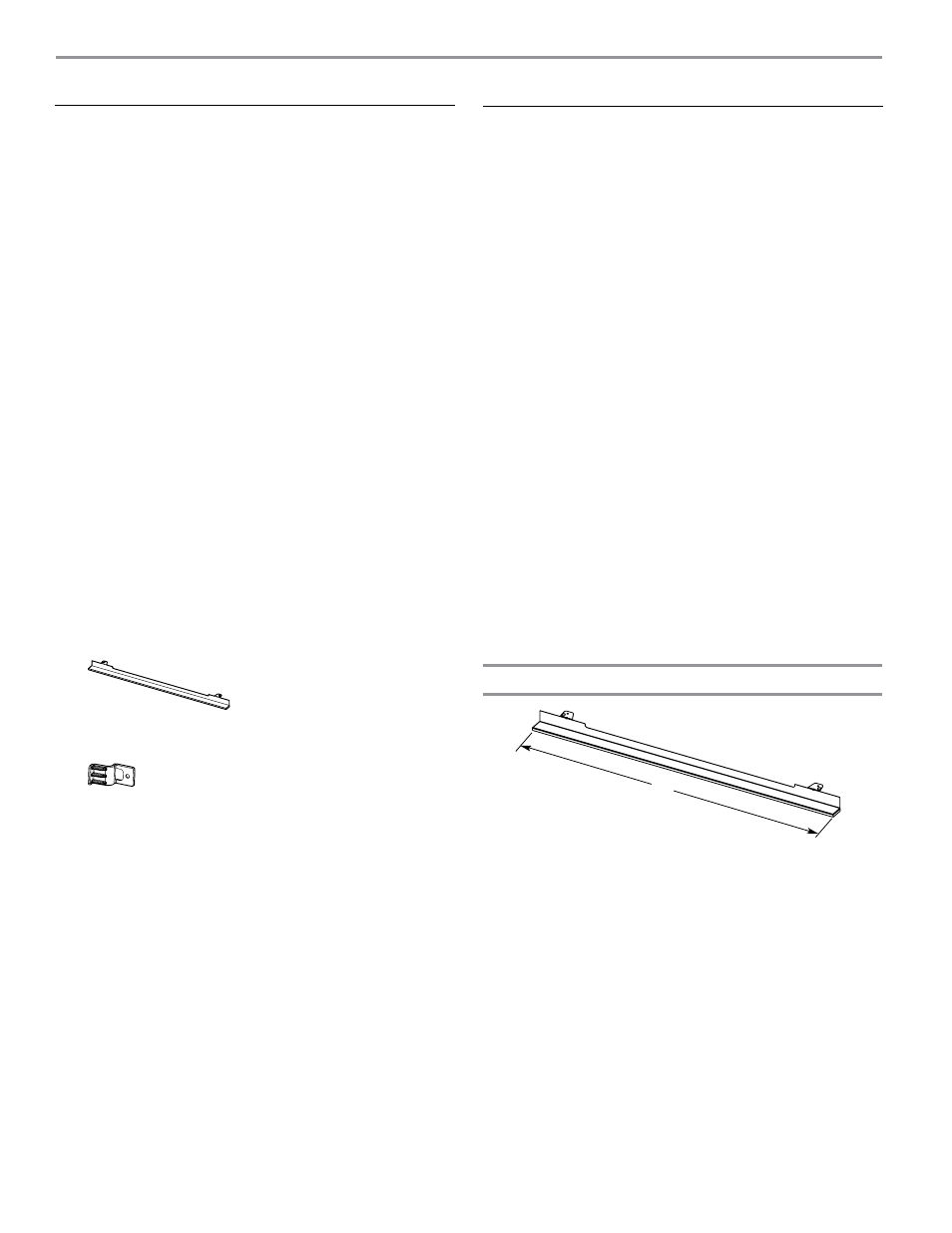

Dimensions du support du déflecteur

Modèles de 27" (68,6 cm)

A. Largeur totale : 26

15

16

"

(68,4 cm)

Modèles de 30" (76,2 cm)

A. Largeur totale : 29

15

16

"

(76 cm)

A
