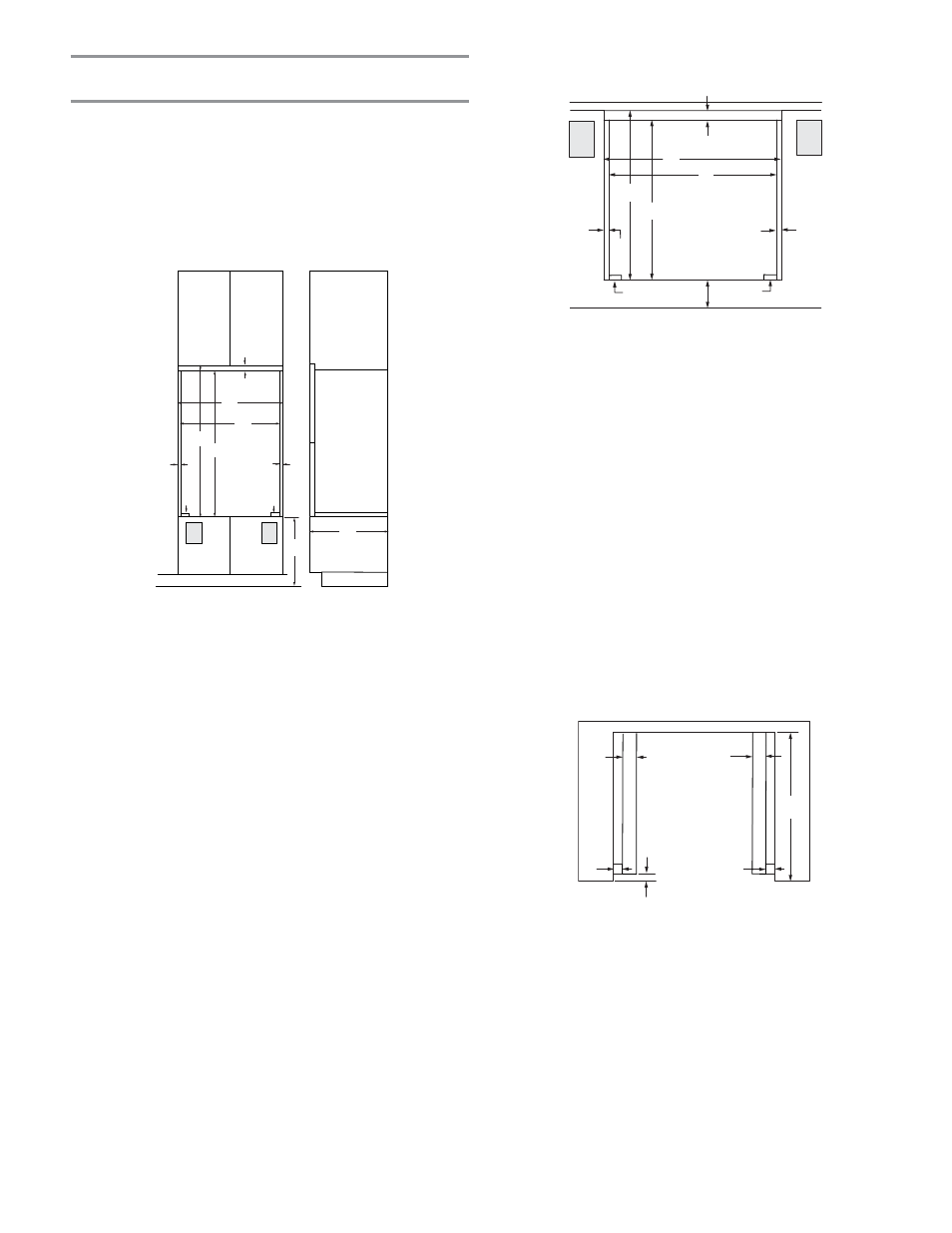

13
Dimensions du placard - Fours simples, installations
en affleurement
L'ouverture doit avoir une profondeur minimale de 25"
(63,5 cm).
Ces dimensions donneront un dégagement de
1 ⁄
4
" (6 mm) au
sommet, un dégagement de 1 ⁄
4
" (6 mm) sur les côtés et un
dégagement de 1 ⁄
8
" (3 mm) au fond du four mural.
Le côté avant des tasseaux et de la plate-forme sera visible
et doit être traité comme une surface de finition.
Fours simples installés dans un placard - Installation en
affleurement
Vue de face
Modèles de 27" (68,6 cm)
A. Tasseau supérieur de ³⁄
4 "
(19 mm)*
B. Largeur minimale de
l'ouverture intégrée en
affleurement : 27 1/4 "
(69,2 cm)
C. Largeur minimale de
l'ouverture : 25 7 ⁄
8 " (65,7 cm)
D. Hauteur minimale de
l'ouverture intégrée en
affleurement : 30 7 ⁄
16 " (77,3 cm)
E. Hauteur recommandée de
l'ouverture : 29 11 ⁄
16 " (75,4 cm)
F. Tasseau latéral : 11 ⁄
16
" (17 mm)*
G. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1/2 " x 2"
(13 mm x 5,1 cm)
H. Emplacement recommandé
pour le boîtier de connexion
I. 4 5 ⁄
8 " - 32" (11,7 - 81,3 cm)
du fond de l'encastrement
au plancher
J. Profondeur minimale de
l'ouverture : 25" (63,5 cm)
Modèles de 30" (76,2 cm)
A. Tasseau supérieur de ³⁄
4 "
(19 mm)*
B. Largeur minimale de
l'ouverture intégrée en
affleurement : 30 1/4 " (76,8 cm)
C. Largeur minimale de
l'ouverture: 28 7 ⁄
8 " (73,3 cm)
D. Hauteur minimale de
l'ouverture intégrée en
affleurement : 30 7 ⁄
16 " (77,3 cm)
E. Hauteur recommandée de
l'ouverture : 29 11 ⁄
16 " (75,4 cm)
F. Tasseau latéral : 11 ⁄
16
"
(17 mm)*
G. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1/2 " x 2"
(13 mm x 5,1 cm)
H. Emplacement recommandé
pour le boîtier de connexion
I. 4 5 ⁄
8 " - 32" (11,7 - 81,3 cm)
du fond de l'encastrement
au plancher
J. Profondeur minimale de
l'ouverture : 25" (63,5 cm)
Vue latérale
*Les tasseaux et les cales d'espacement doivent être encastrés
à 1 3 ⁄
8
" (3,5 cm) depuis l'avant du placard.
Vue de dessus
Modèles de 27" (68,6 cm)
A. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1 ⁄
2 " x 2"
(13 mm x 5,1 cm)
B. Profondeur de l'ouverture :
25" (63,5 cm)
C. Encastrement à partir de
l'avant du placard : 1 3 ⁄
8 "
(3,5 cm)
D. Tasseau latéral : 11 ⁄
16 " (17 mm)*
Modèles de 30" (76,2 cm)
A. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1 ⁄
2 " x 2"
(13 mm x 5,1 cm)
B. Profondeur de l'ouverture :
25" (63,5 cm)
C. Encastrement à partir de
l'avant du placard : 1 3 ⁄
8 "
(3,5 cm)
D. Tasseau latéral : 11 ⁄
16 " (17 mm)*
A
B
C
D
E
F F
G G
H
I
H J
A A
B
D D
C
Fours simples sous le plan de travail - Installations en
affleurement (sans table de cuisson au-dessus)
Vue de face
Modèles de 27" (68,6 cm)
A. Emplacement recommandé
pour le boîtier de connexion
B. Tasseau supérieur de
³⁄
4 "
(19 mm)*
C. Largeur minimale de
l'ouverture intégrée en
affleurement : 27 1/4 " (69,2 cm)
D. Largeur minimale de
l'ouverture : 25 7 ⁄
8 " (65,7 cm)
E. Hauteur minimale de
l'ouverture intégrée en
affleurement : 30 7 ⁄
16 " (77,3 cm)
F. Hauteur recommandée de
l'ouverture : 29 11 ⁄
16 " (75,4 cm)
G. Tasseau latéral : 11 ⁄
16 " (17 mm)*
H. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1 ⁄
2 " x 2"
(13 mm x 5,1 cm)
I. 4 1 ⁄
16 " (10,3 cm) du fond de
l'encastrement au plancher
Modèles de 30" (76,2 cm)
A. Emplacement recommandé
pour le boîtier de connexion
B. Tasseau supérieur de
³⁄
4 "
(19 mm)*
C. Largeur minimale de
l'ouverture intégrée en
affleurement : 30 1/4 " (76,8 cm)
D. Largeur minimale de
l'ouverture: 28 7 ⁄
8 " (73,3 cm)
E. Hauteur minimale de
l'ouverture intégrée en
affleurement : 30 7 ⁄
16 " (77,3 cm)
F. Hauteur recommandée de
l'ouverture : 29 11 ⁄
16 " (75,4 cm)
G. Tasseau latéral : 11 ⁄
16 " (17 mm)*
H. Cale d'espacement sur la
profondeur totale de
l'ouverture : 1 ⁄
2 " x 2"
(13 mm x 5,1 cm)
I. 4 1 ⁄
16 " (10,3 cm) du fond de
l'encastrement au plancher
*Les tasseaux et les cales d'espacement doivent être encastrés
à 1 3 ⁄
8
" (3,5 cm) depuis l'avant du placard.
*Les tasseaux et les cales d'espacement doivent être encastrés
à 1 3 ⁄
8
" (3,5 cm) depuis l'avant du placard.
A A
B
C
D
E
F
G
G
I H H
