TOMA DE
CORRIENTE CON
CONEXIÓN A
TIERRA
CAJA DE TOMA DE CORRIENTE CON
CONEXIÓN A TIERRA
ESPIGA DE CONEXIÓN
A TIERRA
Instrucciones de conexión a tierra
Este aparato debe estar conectado a tierra.
En caso de desperfecto o falla, la conexión a tierra
ofrece un circuito de menor resistencia para la
corriente eléctrica a fin de reducir el riesgo de
choque eléctrico.
Este aparato tiene un cordón con un conductor
de conexión a tierra del equipo y un enchufe de
conexión a tierra.
El enchufe debe introducirse en una toma de
corriente adecuada correctamente instalada y
conectada a tierra, de acuerdo con todos los códigos
y las ordenanzas locales.
E4

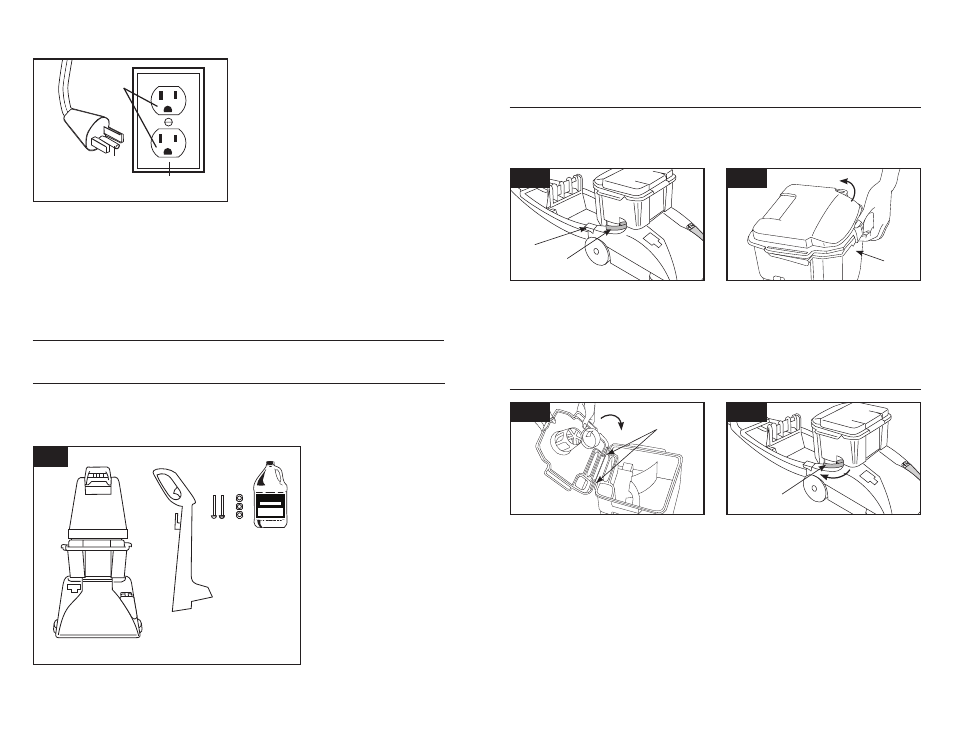

1. ENSAMBLADO DE LA ASPIRADORA
Contenido de la caja
Retire el limpiador de la caja e identifique las piezas que se muestran.
Retire y deseche el empaque.
A. Quitamanchas/limpiador de
moquetas
B. Mango superior
C. Pernos
D. Tuercas (se incluye una
tuerca adicional)
E. Detergente para moquetas/
tapizados
1.1
ADVERTENCIA:
La conexión inadecuada del conductor de conexión a tierra del equipo
puede ocasionar un riesgo de choque eléctrico. Consulte a un electricista calificado o al personal de
mantenimiento si no está seguro de que la toma de corriente está conectada a tierra en forma adecuada.
No modifique el enchufe suministrado con el aparato; si no calza en la toma de corriente, haga que un
electricista calificado instale una toma de corriente adecuada.
Este aparato es apto para uso en un circuito nominal de 120 voltios y tiene un enchufe accesorio de
conexión a tierra similar al enchufe que se ilustra en el diagrama anterior. Asegúrese de que el aparato
esté conectado a una toma de corriente que tenga la misma configuración que el enchufe. No debe
utilizarse un adaptador con este aparato.
A
B
C D
E
Tanque de recuperación (tanque inferior)
2.17 2.18
2.19 2.20
Pise el pedal para soltar el mango (M) y baje
el mango hasta que quede apoyado en el
suelo.
Gire las trabas del tanque de recuperación (N)
hacia afuera (una a cada lado del tanque).
Levante el tanque del limpiador y trasládelo a
un fregadero o sumidero.
La tapa se vuelve a colocar con un mecanismo
de bisagra.
Coloque la parte delantera de la tapa debajo de
las lengüetas (P) en la parte delantera del tanque.
Gire la tapa hacia abajo sobre el tanque.
Asegúrese de que la tapa esté asegurada en
todos los lados antes de colocar el tanque en
el limpiador.
Para garantizar una máxima capacidad de
succión, es importante que la tapa del tanque
de recuperación esté asegurada correctamente
antes de limpiar.
Desenganche la parte posterior de la tapa del
tanque y retire la tapa.
Vacíe el tanque.
Vierta el agua sucia por la parte posterior del
tanque (O).
Vuelva a colocar el tanque y presione hacia
abajo para asegurarse de que esté asentado
correctamente en su lugar.
Gire las trabas (N) (una a cada lado del
tanque) hacia adentro para que el tanque
quede fijo en su lugar.
Levante el mango en posición vertical y vuelva
a colocar el tanque de solución limpia superior.
El tanque de recuperación contiene la solución sucia que se ha aspirado de la moqueta.
Cuando el tanque de recuperación está lleno, el apagado automático se activará (vea la página 7) y
el tanque debe vaciarse.
Cómo vaciarlo
E9
ADVERTENCIA
- Para reducir el riesgo de choque eléctrico, desenchufe el aparato antes
de limpiarlo o realizarle el mantenimiento.
M
O N
N
P
