12
Service

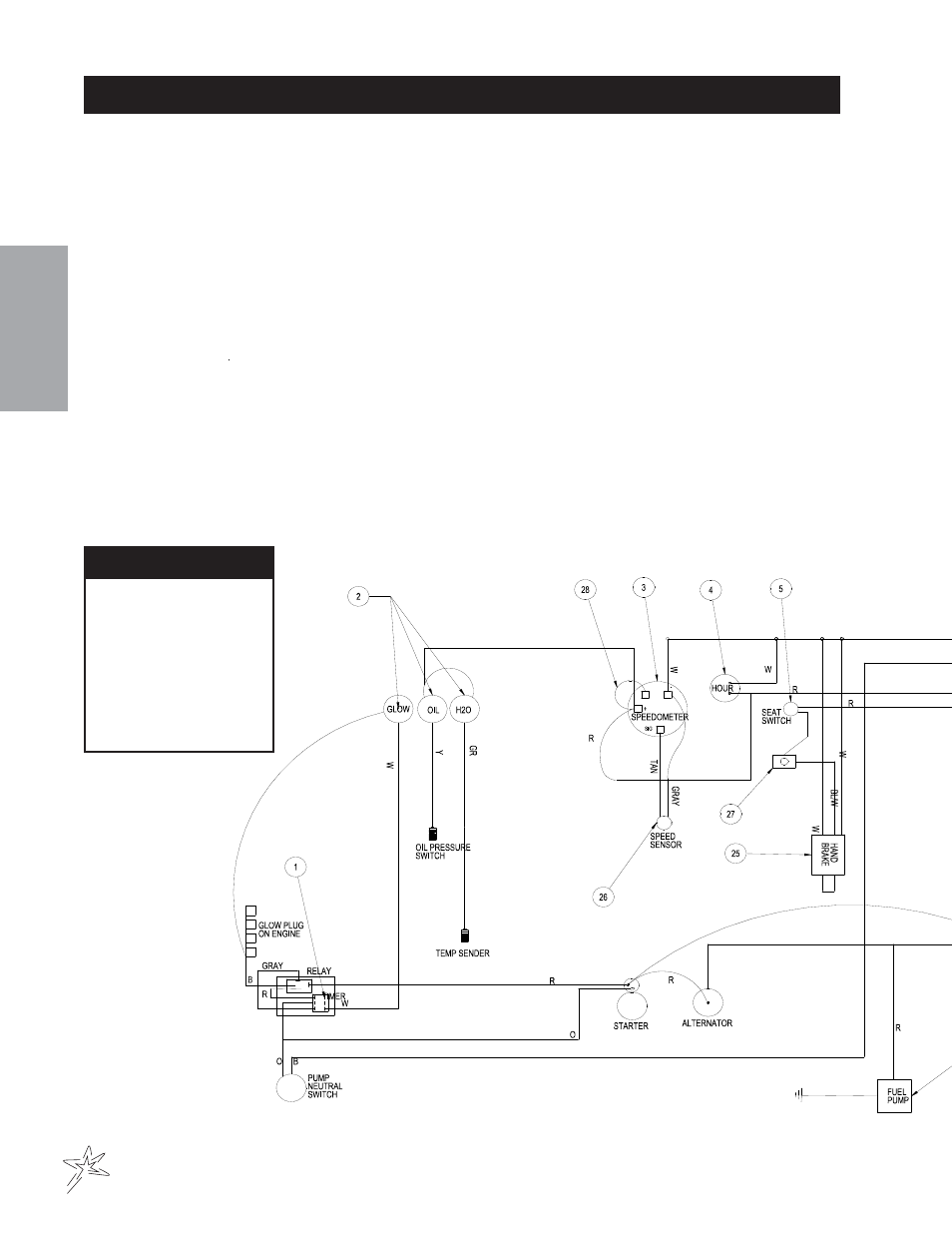

WIRING DIAGRAM
REF#
PART#
DESCRIPTION
QUANTITY
1
77-223
Timer
1
30-042-06
Relay
1
2
50-359
Warning Light
3
3
10-556
Speedometer
1
4
12-017
Hour Meter
1
5
14-272
Seat Switch
1
6
13-488
Ignition Switch
1
7
32-014
Lights
2
8
15-725
Mount Panel End
1
15-727
Switch Actuator
1
15-782
Rocker Switch, Unlit
1
9
15-729
Mount Panel Middle
1
15-726
Switch Body, Light
1
15-732
Actuator, Green
1
10
15-729
Mount Panel Middle
1
15-726
Switch Body, Light
1
15-731
Actuator, Amber
1
11
15-729
Mount Panel Middle
1
15-727
Switch Actuator
1
15-728
Switch Body, On-Off-On
1
12
15-725
Mount Panel End
1
15-727
Switch Actuator
1
15-728
Switch Body, On-Off-On
1
Color Code Chart
Bl
Blue
Br
Brown
Y
Yellow
G
Green
O
Orange
R
Red
B
Black
P
Purple
W
White
