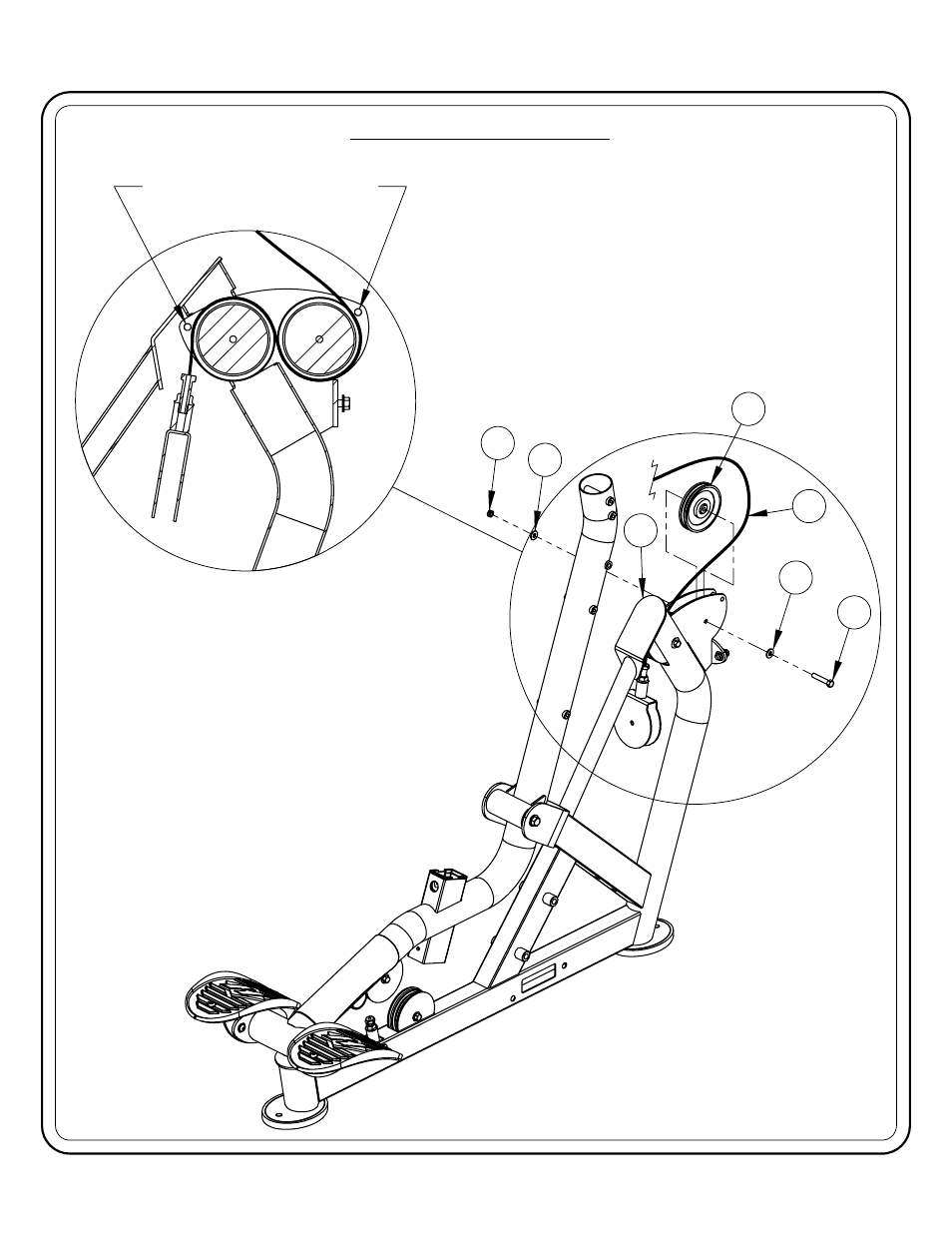

FRAME ASSEMBLY
NOTE:
- WRENCH TIGHTEN HARDWARE.
- INSTALL CABLE AND PULLEY AT THE
SAME TIME.
- SOME PARTS MAY HAVE BEEN
REMOVED FOR CLARITY.
RS-1302 ASSEMBLY
OWNER'S MANUAL
PAGE 14
PROPERLY INSTALLED VIEW
BE SURE CABLE IS POSITIONED
BETWEEN GUARD PINS AND PULLEYS
AS SHOWN.
