MI980 User’s Manual

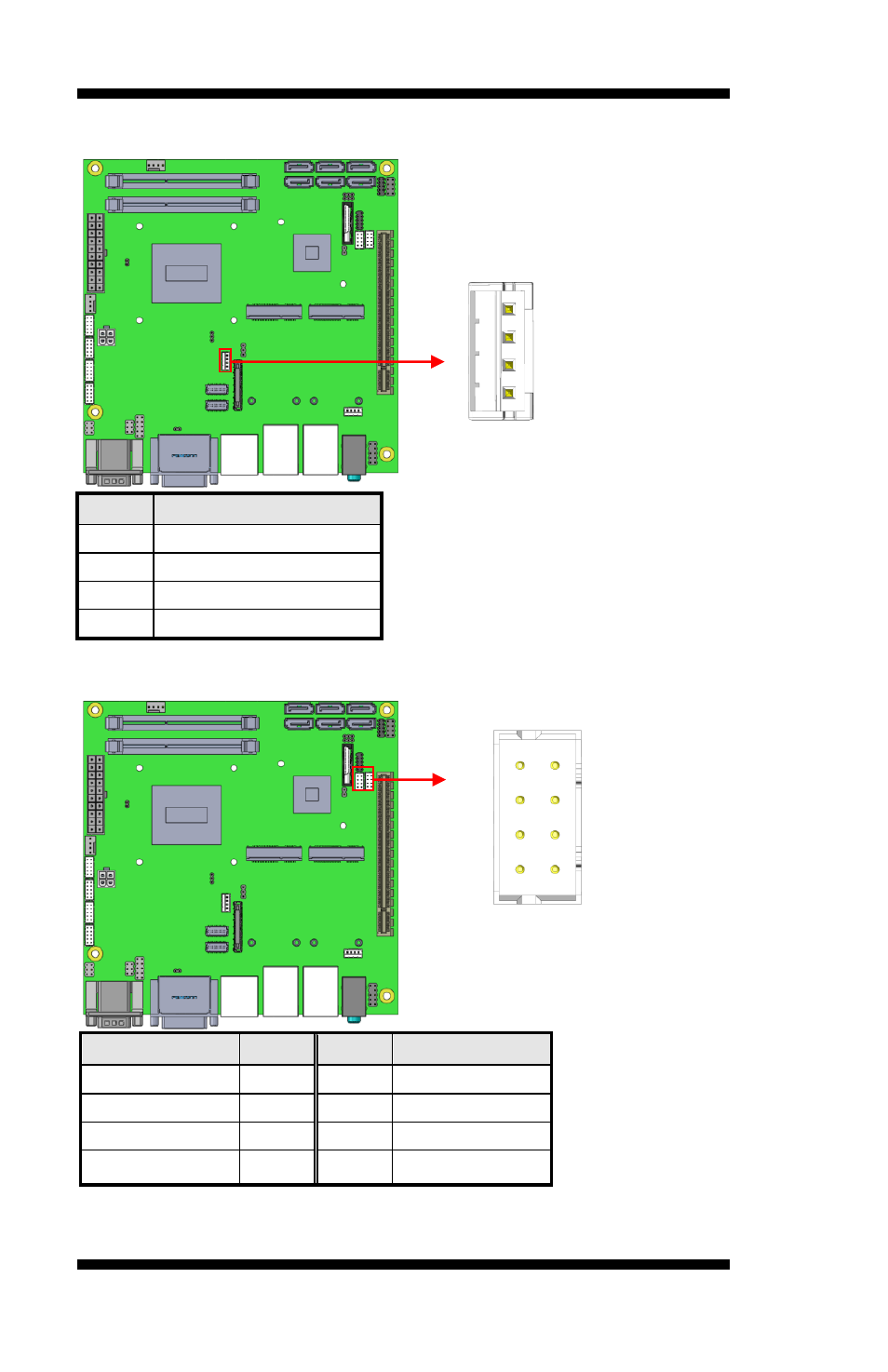

JP5: LCD Backlight Connector
Pin #
Signal Name
1
+12V
2
Backlight Enable
3
Brightness Control
4
Ground
JP6, JP8: USB2 #8/#9, USB2 #4/#5 Connectors
Signal Name
Pin #
Pin #
Signal Name
Vcc
1
2
Ground
D0-
3
4
D1+
D0+
5
6
D1-
Ground
7
8
Vcc
1
4
1
7
2
8
