INSTALLATIONS
20
IB825 User’s Manual

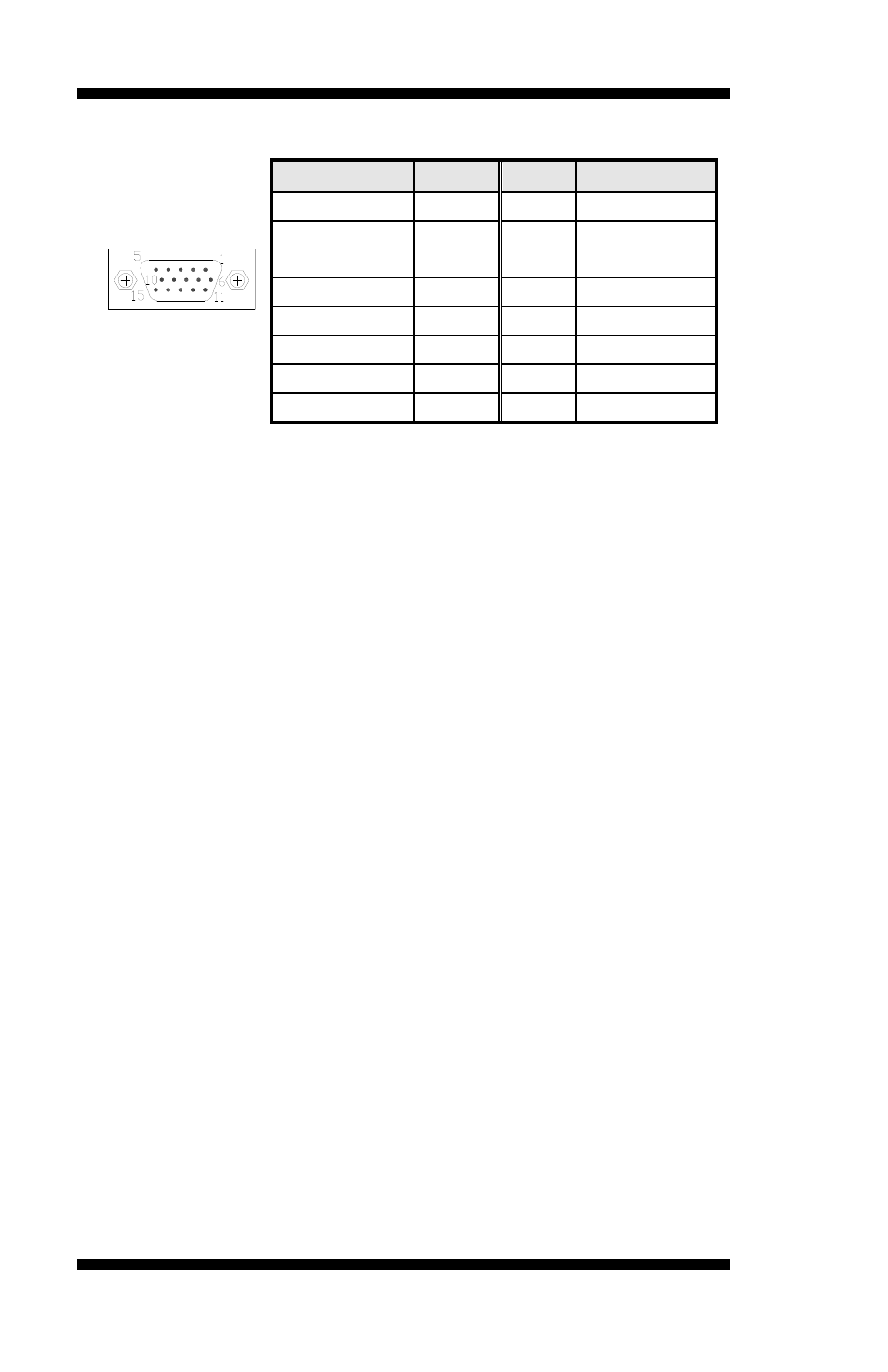

VGA1: VGA Connector (D-sub, 15-pin)
Signal Name
Pin #
Pin # Signal Name
Red
1
2
Green
Blue
3
4
N.C.
GND
5
6
GND
GND
7
8
GND
VCC
9
10
GND
N.C.
11
12
DDCDATA
HSYNC
13
14
VSYNC
DDCCLK
15
CN2, CN3: GbE RJ45 Ports
REMARKS: For EuP/ErP WOL, only - CN2 can be used.
