25


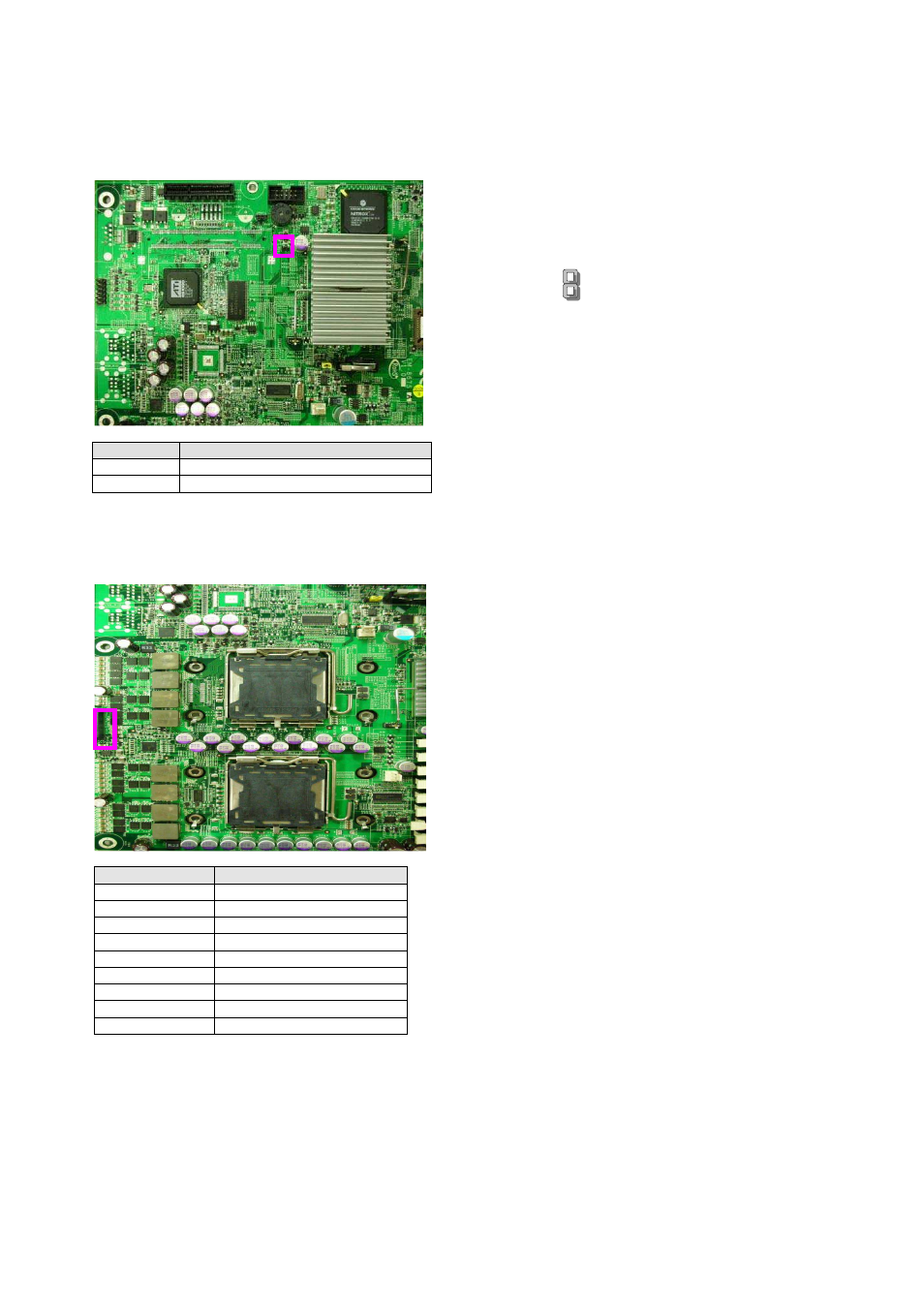

JP19:1x2 Pin For I2C BUS Pin (2.54mm)








1
2










PIN NO.

DESCRIPTION

1

I2C_CHIPSET_SCL

2

I2C_CHIPSET_SCA


CON1:10 Pin Smart FAN Connector























PIN NO.

DESCRIPTION

1

Ground

2

FAN3 speed

3

VFAN3

4

Ground

5

FAN4 speed

6

VFAN4

7

Ground

8

FAN5 speed

9

VFAN5
