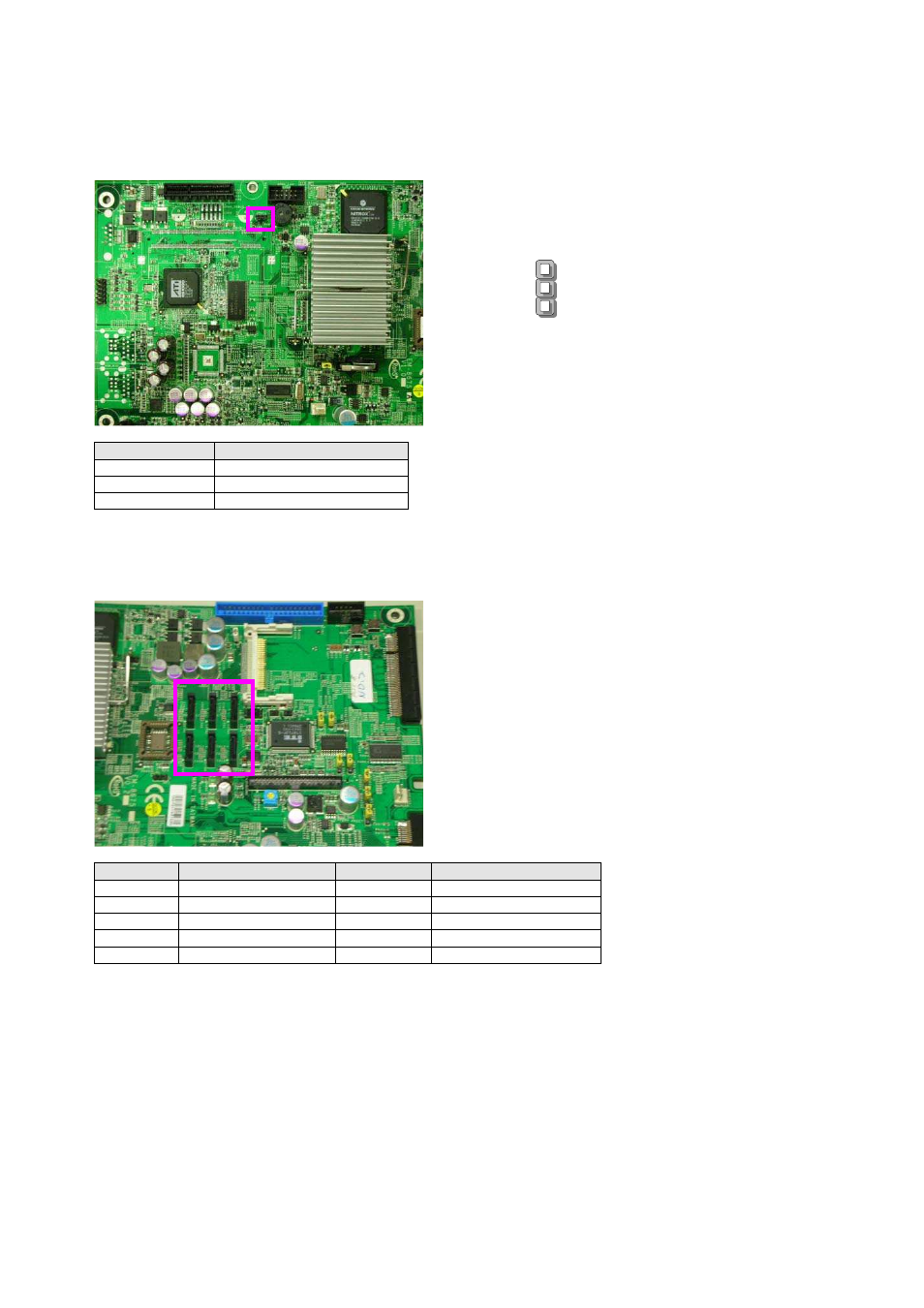

IPMI1:1x3 Pin Header (2.54mm)







3


1








PIN NO.

DESCRIPTION

1

IPMB_SDA

2

GND

3

IPMB_SCL


SATA1~SATA6:180º SATA CONNECTOR










SATA1SATA2SATA3

SATA4SATA5SATA6







PIN NO.

DESCRIPTION

PIN NO.

DESCRIPTION

1

GND

2

SATA_TXP

3

SATA_TXN

4

GND

5

SATA_RXN

6

SATA_RXP

7

GND

8

GND

9

GND
