Instruções de Instalação WatchIN 46

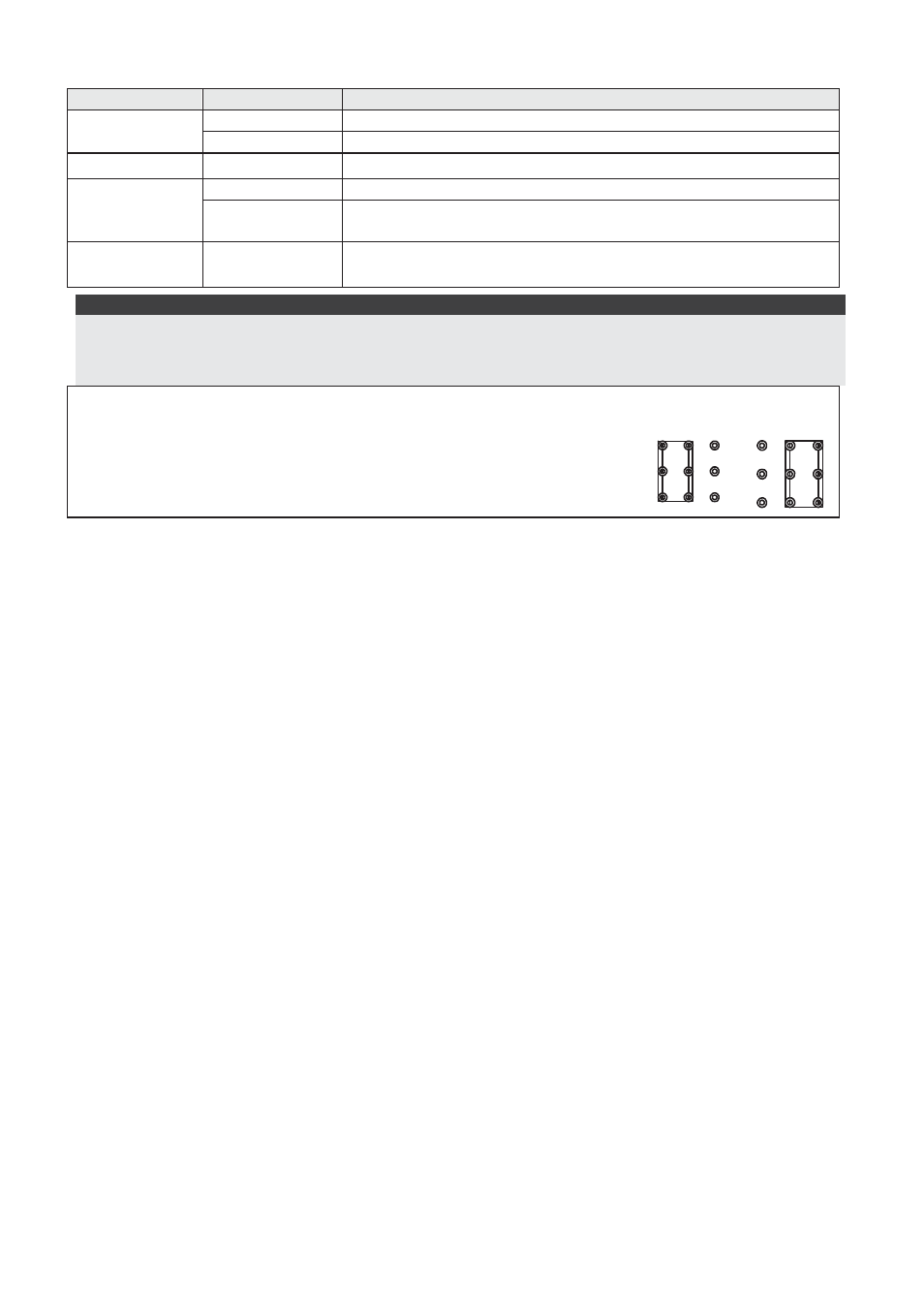

Visualização dos LEDs
LED Estado Descrição
AMARELO
Constante Indica detecção PIR
Pisca Indica detecção AM (Anti-camuflagem)
VERDE
Constante Indica detecção MW
VERMELHO
Constante Indica ALARME
Pisca Indica mau funcionamento da comunicação com o ProSYS
(somente no modo BUS)
Todos os
LEDs
Pisca (Um após
o outro) Inicialização da Unidade ao ser ativada.
Notas:
1. O interruptor DIP 1 deve estar na posição ON para habilitar as indicações do LED.
2. Apenas um LED é ativado num certo momento. Por exemplo, no caso de detecção em ambos os canais
PIR, o constante LED AMARELO ou o constante LED VERDE é visualizado (o primeiro a detectar), seguido
pelo Alarme LED VERMELHO.
Jumper Modo Relé / Modo BUS
O jumper J-BUS (situado no PCB entre os LEDs vermelho e verde) é
usado para definir o modo de operação do detector, como segue:
Modo
Relé
Modo
BUS
