Instruções de Instalação WatchIN
49
7.
Insira os cabos do tamper e a fiação do cabo externo do Suporte Rotativo Estandarte
através do furo pré-marcado W1 na base externa (Figura 7, Detalhe B).
8.
Fixe a base externa ao suporte rotativo usando os botões de pressão apropriados (Figura 8).
PCB
Base Externa
Base Interna
Parafuso de
Fixação do
Ângulo
(Ver nota 2)
Ver Detalhe A
Parafusos de Conexão do
Suporte Rotativo à Base
Externa
Detalhe A
Parafuso de Conexão para
Montagem do Suporte
Rotativo (Ver nota)
Botões de
pressão
S1
W1
S2
S3

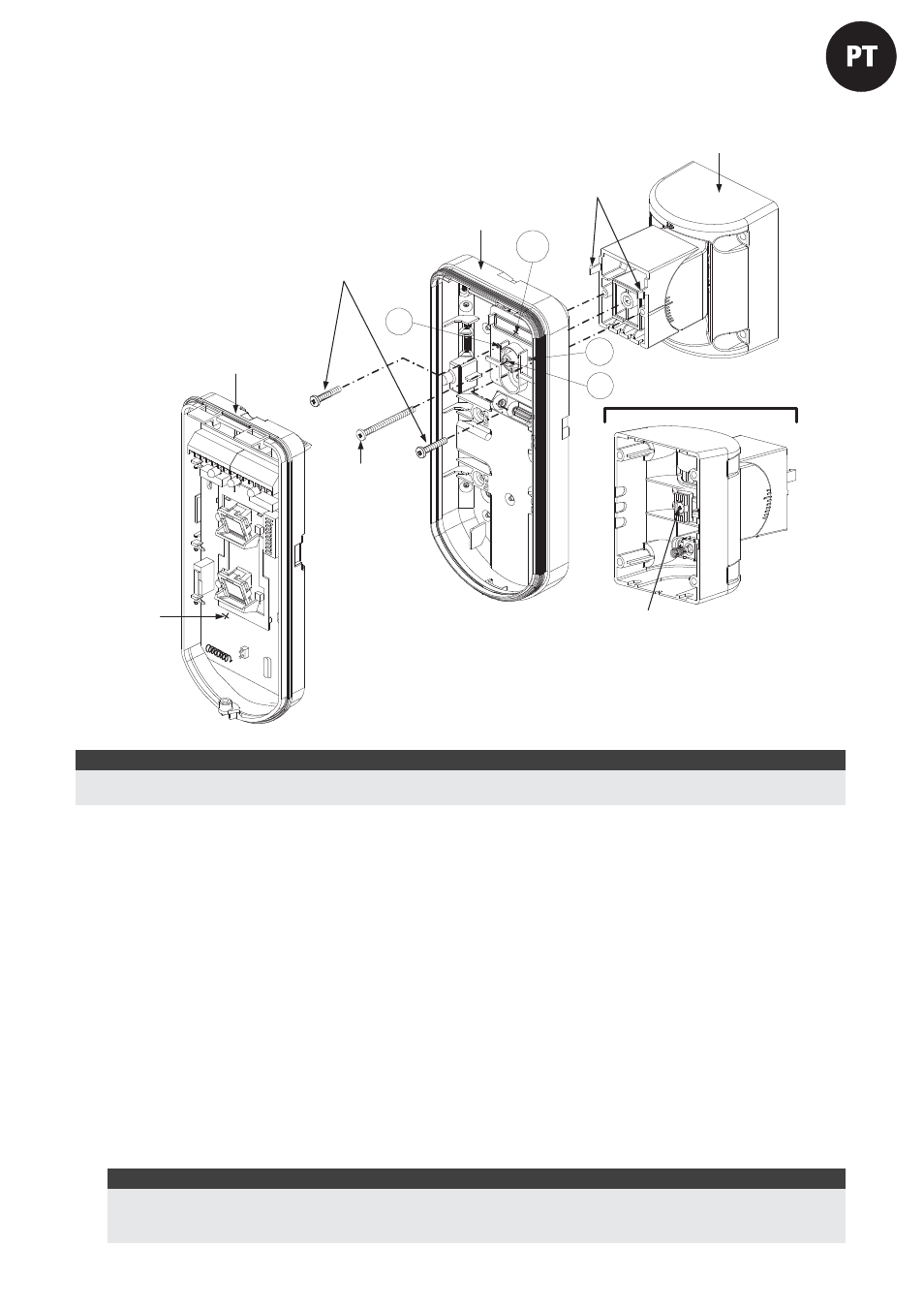

Figura 8
NOTA:
Não abra ou feche o Parafuso de Montagem do Suporte Rotativo Estandarte, visto que é usado somente para
conectar partes do suporte rotativo.
9.
Assegure a base externa ao suporte rotativo com 2 parafusos presos aos furos pré-
marcados S1 e S2 (Figura 8).
10. Insira o fornecido parafuso de fixação do ângulo da base externa através do furo pré-
marcado do parafuso de fixação do ângulo S3 na base externa ao suporte rotativo
estandarte
(Figura 8).
11. Incline e gire o Suporte Rotativo Estandarte à posição desejada. Quando o Suporte Rotativo
Estandarte estiver na posição desejada, fixe o parafuso de fixação do ângulo.
12. Alinhe a base interna com a base externa. Insira todos os cabos da fiação através da base
interna.
13. Assegure a base interna à base externa
(Feche I1, Figura 2).
14. Para reajustar o Suporte Rotativo Estandarte quando o PCB está instalado (Figura 9):
a. Dobre para baixo a espuma negra localizada debaixo do LED VERMELHO no PCB (o
suficiente para alcançar o parafuso de fixação do Suporte Rotativo).
b. Use uma chave de fenda Philips para liberar o parafuso de fixação (ver Figura 9).
c. Incline e/ou gire o Suporte Rotativo Estandarte até a posição desejada.
d. Assegure o parafuso de fixação do ângulo.
Nota:
Quando as marcas nas duas partes móveis estão alinhadas (Figura 8), o Suporte Rotativo Estandarte está
na posição vertical / horizontal de 0°.
Cada clique a partir desta posição representa um incremento /
redução de 5
° na posição vertical / horizontal.
