Instruções de Instalação WatchIN 48
Instalação do Suporte Rotativo Estandarte
O pacote do detector industrial contém um suporte rotativo estandarte para uma flexível
instalação. Por favor, siga as instruções abaixo para montar o detector com o Suporte Rotativo
Estandarte:
1.
Abra a tampa dianteira do WatchIN. (Abra C1, Figura 1).
2. Libere a base interna (Abra I1, Figura 2).
3. Abra os furos pré-marcados na base externa (Figura 7, Detalhe B)
• W1: Furos pré-marcados para os cabos
• S1,S2: Furos pré-marcados para assegurar a base externa ao Suporte Rotativo
Estandarte
• S3: Furo para o parafuso de fixação da base externa
4. No acessório do suporte rotativo remova o furo pré-marcado da fiação do cabo do suporte
rotativo requerido S2, S7 ou S9 (Figura 7, Detalhe A).
5. Remova o tamper posterior da base interna (Ver “Trocando a Posição do Tamper
Posterior") e conecte-o ao S5 (Figura 7, Detalhe A) no Suporte Rotativo Estandarte.
Nota:
Certifique-se que você vê a marca gravada UP na parte superior da parte dianteira do suporte rotativo .
6. Selecione a instalação de montagem como segue:
Montagem em Parede
a. Insira a fiação do cabo externo através dos furos pré-marcados S2, S7
ou S9 e tire-os (incluindo os cabos do tamper) através do Conduto dos
Cabos do Suporte Rotativo (Figura 7, Detalhe B).
b. Fixe o suporte rotativo à parede através dos furos S1, S3, S6 e S8.
Montagem do Conduto do Suporte Rotativo (usando Adaptador do Conduto de Metal do
Suporte Rotativo – CMSA, Figura 7, Detalhe A )
Detalhe B
S1
W1
S2
S3
Botões de
pressão
Detalle C
S1 S2 S3
S9
S8
S7 S6
S5
S4
Detalhe A
Suporte Rotativo Estandarte
Ø 21mm
Ø 16 mm CSMA
M1
Furos da mola
do tamper
Conduto de
cabos do suporte
rotativo
Tamper
(ver Detalhe C)
M1
M1
M1

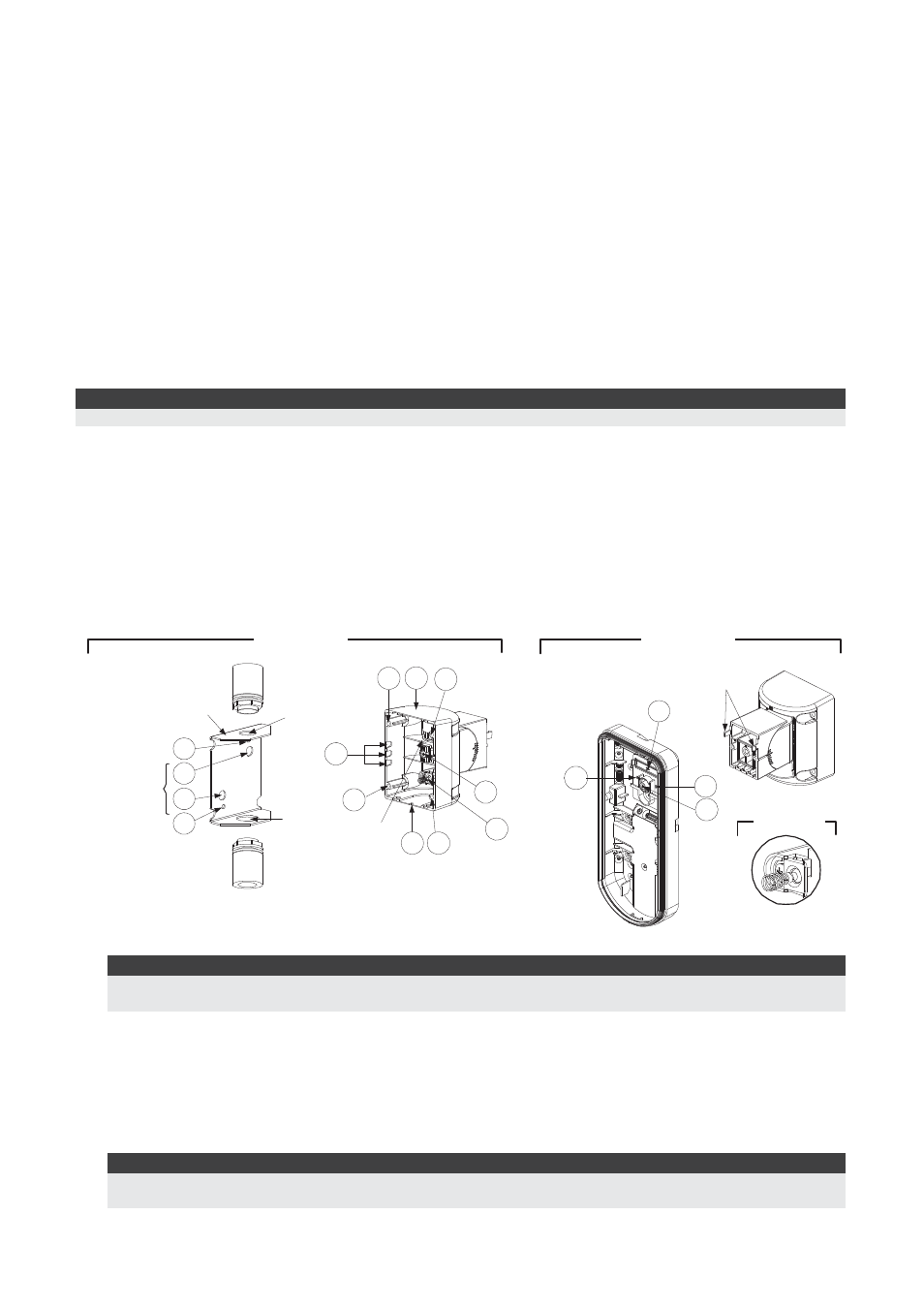

Figura 7
Nota:
O CSMA é requerido quando for usada fiação externa à parede e um tubo de proteção for requerido. O
CSMA deverá ser pedido separadamente - P/N RA300SC0000A.
a. Escolha a direção sobre a qual montar o CMSA segundo o diâmetro requerido: 16mm
(0.63 polegadas) ou 21mm (0.83 polegadas).
b. Insira o conduto ao CSMA.
c. Fixe o CMSA à parede através dos pontos (M1, M4).
d. Insira os cabos externos e os cabos do tamper desde o conduto através do Conduto de
Cabos do Suporte Rotativo do suporte rotativo (Figura 7, Detalhe A).
e. Fixe o suporte rotativo à parede através dos furos S1, S3, S6 e S8.
Nota:
A mola do tamper S5 (figura 7) deve fazer contato com a parede através dos furos das molas do tamper
M2 ou M3 no CMSA. Certifique-se de escutar o "Clique" do tamper ao ser conectado à parede.
