Amprobe AT-3500 Underground-Wire-Pipe-Locator - Manual (Page 19)

17
1
2
3
4
5
➊

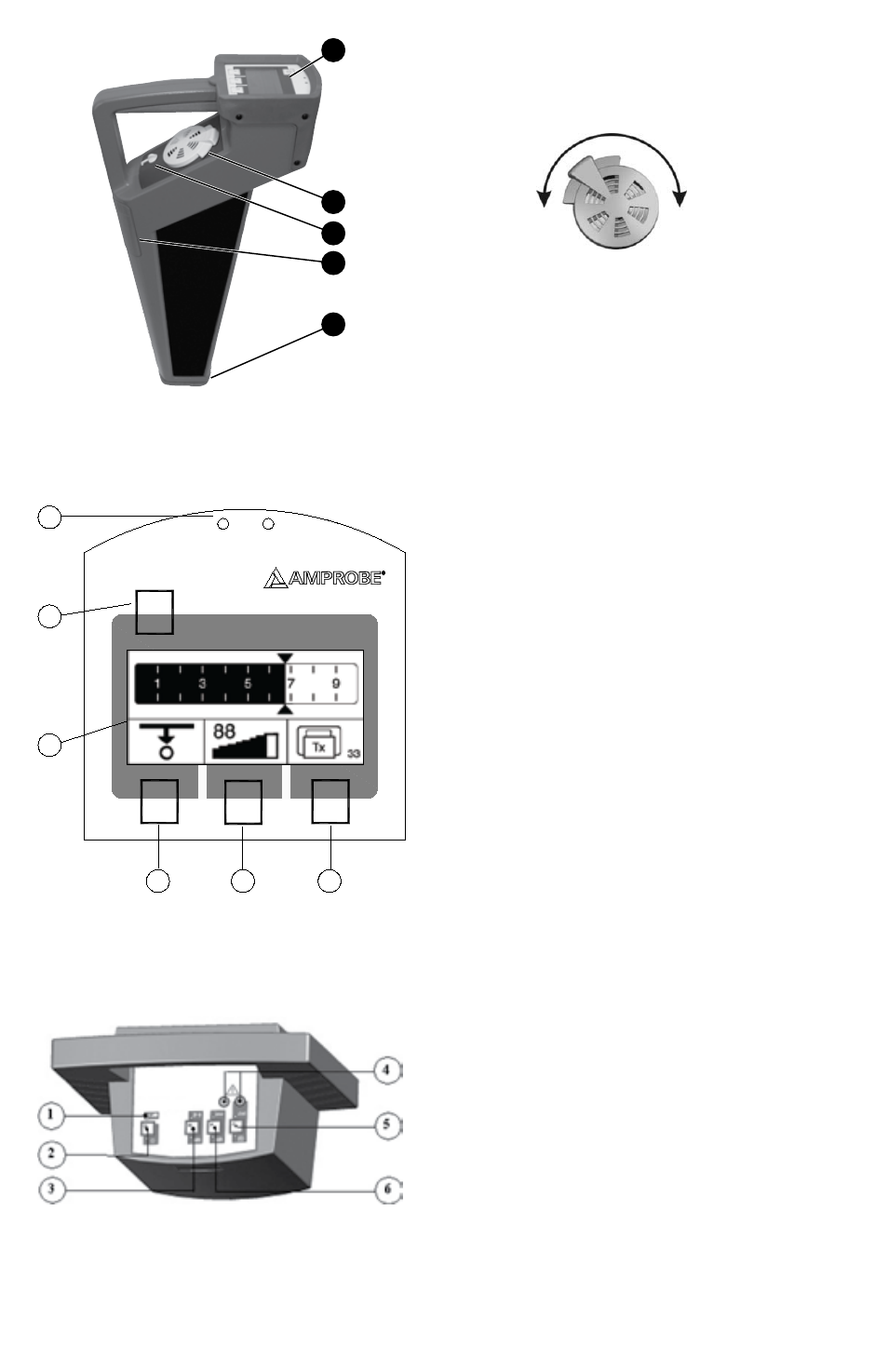

Tableau de commande avec affichage
➋
Haut-parleur avec réglage du volume
➌
Fiche de casque (casque d’écoute de 3,5 mm non compris)
➍
Logement des piles
➎
Dispositif de protection au sol (amovible)
Diminution
du volume
Augmentation
du volume
➊
Capteur lumineux : Règle automatiquement la
luminosité de l’affichage
➋
Commutateur marche/arrêt
➌
Affichage : Indication visuelle de l'intensité du signal,
mesure de profondeur et mode de fonctionnement,
état des piles et éléments de menus.
➍
Commande 1
➎
Commande 2
➏
Commande 3
➊
Indicateur de batterie : Le témoin de batterie clignote
en rouge lorsque la batterie est presque épuisée
➋
Bouton marche/arrêt
➌
Type de signal : Permet de basculer entre le signal
impulsionnel et continu en sortie
➍
Jacks d’entrée
➎
Mode : Permet de basculer entre couplage de signal
direct et inductif
➏
Intensité du signal : Permet de sélectionner l’un des
deux niveaux d’intensité de signal (0,1 W ou 0,5 W)
+
1 2 3
1
2
3
4 5 6
Récepteur R-3500
Affichage du R-3500
Emetteur T-3500
