Para cambiar la unidad de medida, consulte el modo de funcionamiento de la unidad R-3500 (sección 8).

6.

Para tuberías no metálicas, utilice el ratón M-3000. Consulte el modo de funcionamiento del receptor R-3500, sección 9, para

7.

configurar el receptor según corresponda.
Para señales de electricidad y de radio, puede tomarse una medición estimativa de la profundidad de la siguiente manera:

8.

a. Pulse el botón Control 3 para seleccionar el modo de electricidad o de radio

b. Muévase a un lado del cable sospechoso hasta que aparezca el símbolo siguiente:

c. Marque el lugar
d. Muévase al otro lado hasta que vuelva a aparecer el símbolo
e. Marque el lugar
f. Mida la distancia entre ambos lugares
g. Divida la medición entre 2 para encontrar la profundidad del cable.

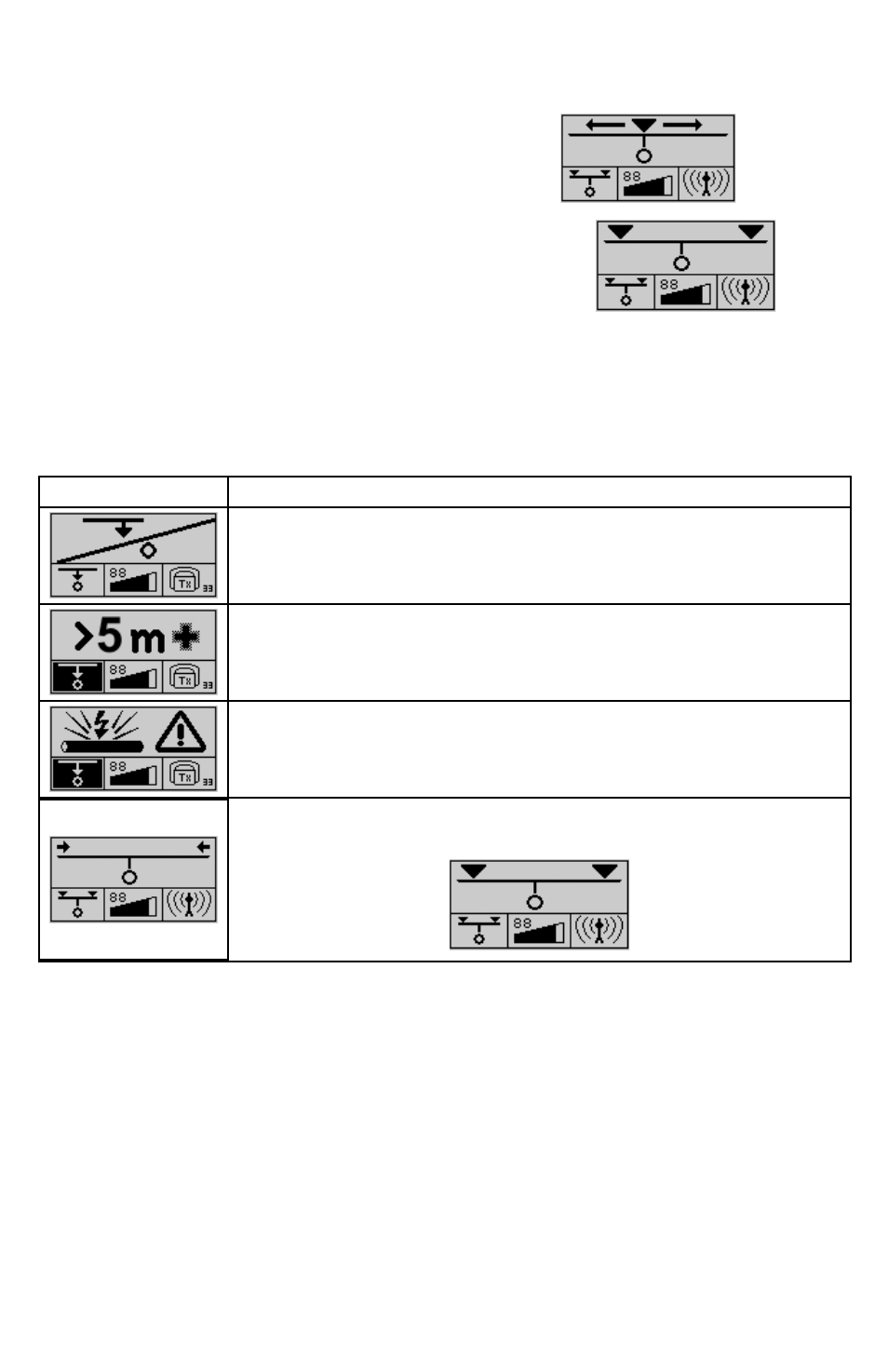

MENSAjES dE ERRoR dURANTE UNA MEdICIóN dE PRoFUNdIdAd

Símbolo

Significado

Por una de las razones siguientes, no fue posible medir la profundidad:

La señal recibida era demasiado débil o demasiado irregular.

El receptor no se mantuvo lo suficientemente inmóvil durante el proceso de medición.

El receptor no se colocó directamente encima de la línea al principio del proceso.

La profundidad del conductor metálico es superior a 5 m (16 pies).

La profundidad del conductor metálico es inferior a 30 cm (1 pie). Dichos conductores
deberán marcarse de manera especial para evitar daños durante la construcción.

El receptor se movió demasiado hacia la izquierda o la derecha al hacer una estimación
aproximada
. Muévase en la dirección contraria hasta que aparezca el símbolo siguiente:

ESPECIFICACIoNES TéCNICAS
R-3500
Se especifican los siguientes parámetros para el receptor R-3500:
Rangos de frecuencia
• Rango 1: radio

15 kHz a 23 kHz

• Rango 2: red de suministro eléctrico 50 Hz / 60 Hz; opcionalmente 100 Hz (puede ajustarlo el personal de servicio de Amprobe)
• Rango 3: transmisor

32,768 kHz

Sensibilidad a una profundidad de 1 m
• Rango 1: radio

> 20 µA

• Rango 2: red de suministro eléctrico > 7 mA
• Rango 3: transmisor

> 5 µA

Rango de respuesta dinámica
• Rango 1: radio

120 dB

• Rango 2: red de suministro eléctrico 135 dB
• Rango 3: transmisor

120 dB
