61
dESEMbALAjE E INSPECCIóN
La caja de envío debe incluir:
1 Receptor R-3500
1 Transmisor T-3500
2 Cables de medición
2 Pinzas de caimán
1 Varilla de conexión a tierra
10 Batería IEC R6 / celda AA / Mignon
6 IEC R20 / celda D / Mono
1 Bolsa de nylon
INTRodUCCIóN
El sistema localizador de cables y tuberías subterráneos AT-3500 está diseñado para la determinación sencilla y directa de la
ubicación, orientación y profundidad de líneas metálicas (por ejemplo, líneas de cables y tuberías).
Puede utilizarse para sondear áreas en busca de líneas desconocidas o para localizar líneas específicas.
La unidad AT-3500 se distingue por las siguientes características:
Construcción robusta para uso en malas condiciones meteorológicas y en entornos exigentes
Concepto de funcionamiento simple y directo con una cantidad mínima de controles
Indicador fiable del estado de la batería
FUNCIoNAMIENTo
Decida qué modo de funcionamiento desea utilizar para su aplicación 1.
Inducción: • La señal del transmisor se emite por medio de la antena integrada, con lo que se acopla inductivamente
con cualquier línea metálica situada dentro de un determinado radio.
Coloque el transmisor T-3500 en el lugar en que desee buscar. Consulte las figuras 1, 2, 3 y 4. i.
Conexión directa:
• La señal del transmisor se acopla directamente con una línea metálica por medio del cable de
medición que se conecta a las tomas del panel frontal del transmisor. Pueden utilizarse las pinzas del transmisor, pinzas de
caimán o adaptadores para enchufes eléctricos (por ejemplo) para conectar el cable de medición a las líneas.
Conecte el transmisor T-3500 a la línea que desee localizar utilizando el método deseado. Consulte las figuras 1, 2, 3 y 4. i.
Transmisor T-3500
Mantenga pulsado el botón
2. oN/oFF para encender la unidad T-4000
Pulse 3. Mode: C para seleccionar un acoplamiento directo o inductivo
Acoplamiento directo •
LED verde parpadeante: buena conexión (baja resistencia)
LED rojo y verde parpadeantes alternativamente: conexión suficiente
LED rojo parpadeante: conexión deficiente o sin conexión (alta resistencia)
Acoplamiento inductivo:
•
LED verde parpadeante: el modo de inducción está activo
Pulse 4. Signal Type: M para seleccionar una señal pulsante o continua
Señal pulsante • es útil cuando hay interferencia. Es más fácil de distinguir de las demás señales.
Señal continua • es mejor para mediciones de la profundidad
El LED verde parpadeante indica que la señal respectiva está encendida
Pulse 5. Signal Strength: P para seleccionar una intensidad de la señal de salida baja (0,1 W) o alta (0,5 W)
Low output (0,1 W) • para un trazado normal. Ahorro de la batería
High output (0,5 W) • para un trazado largo
El LED verde parpadeante indica que la señal respectiva está encendida
Receptor R-3500
Mantenga pulsado el botón Control 1
6.
Pulse brevemente el botón de encendido/apagado 7.  mientras mantiene pulsado el botón Control 1
Esté atento a la señal sonora antes de soltar el botón Control 1 •

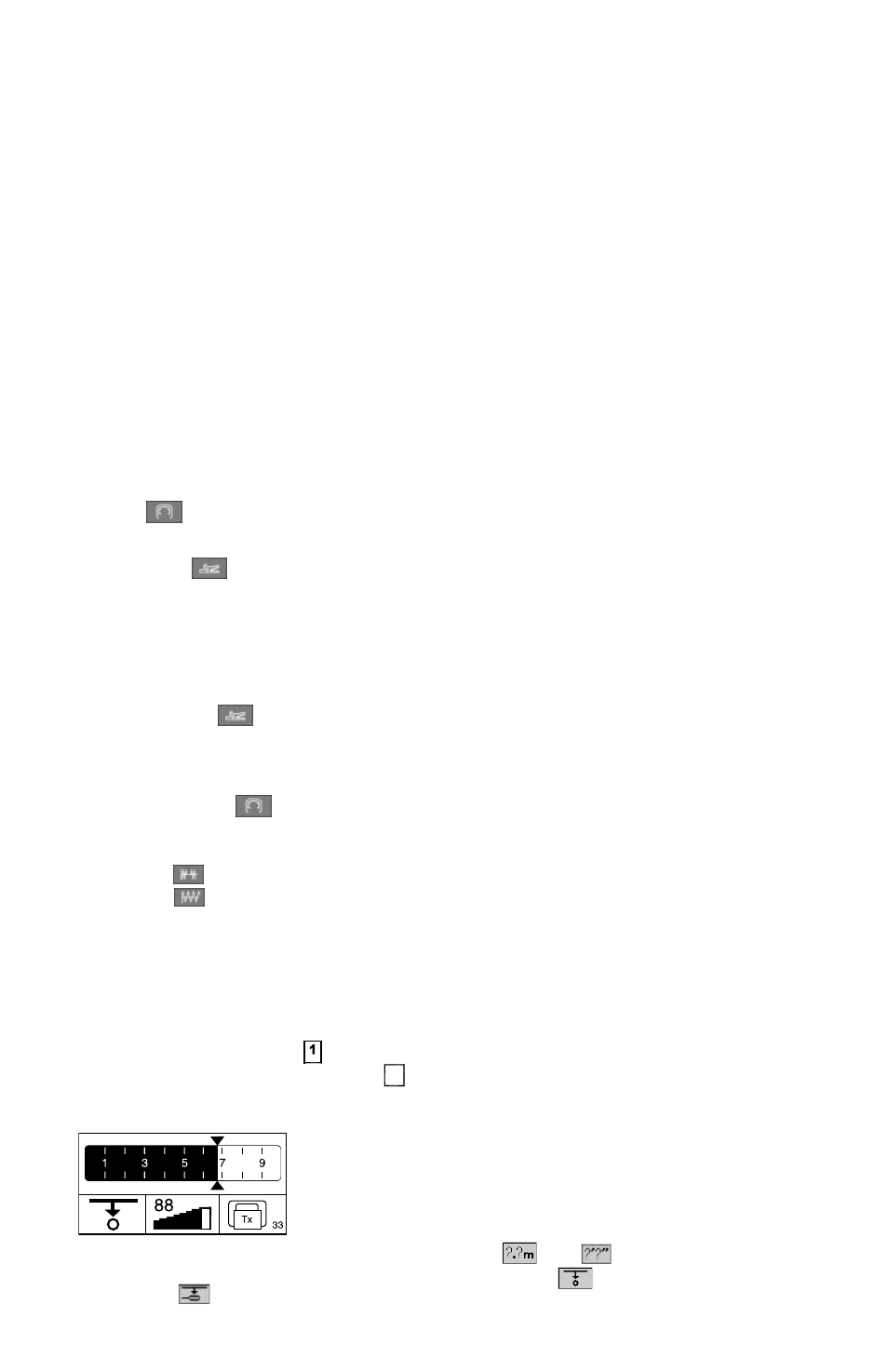

La pantalla muestra lo siguiente: •
8.
8. Pulse el botón Control 3 para seleccionar la unidad de medida (metros o pies )
Pulse el botón Control 1 para seleccionar una medición de profundidad normal 9. o una medición de profundidad
utilizando el ratón
