77
Intilliggande ledningar som ligger vågrätt mot varandra  Mottagningssignalens minimum
Ledningar som ligger ovanpå varandra lodrätt  Mottagningssignalens maximum
direktkoppling (Se fig. 2.)
1. Anslut T3500-sändarens röda testledning till den ledare som ska spåras
2. Anslut T3500-sändarens svarta testledning till jord med jordningsstången. Den svarta testledningen kan alternativt klämmas
fast på kanten på en ventillåda eller ett brunnslock.
3. Starta T-3500
4. Välj pulserande eller fast signalsändning
5. Starta R-3500-mottagaren
6. Börja spåra kabeln från appliceringspunkten cirka 15 m bort
7. Rör dig långsamt över kabeln. Öka eller minska känsligheten efter behov
direktkoppling med SC-3500-klämman (Se fig. 3.)
1. Anslut SC-3500-klämman till uttaget på T-3500-sändaren
2. Placera klämman runt röret eller kabeln
3. Starta T-3500-sändaren
4. Ställ in T-3500-sändaren på pulserande eller fast signalsändning
5. Starta R-3500-mottagaren
6. Välj sändare
7. Börja spåra kabeln från appliceringspunkten cirka 15 m bort
Induktiv koppling (Se fig. 4.)
1. Placera T-3500-sändaren ovanför kabelns förmodade läge
2. Starta T-3500-sändaren
3. Starta R-3500-mottagaren
4. Välj lämpligt driftsläge. Se avsnitt: Användning: R-3500
5. Börja spåra ledningen från sändaren minst 15 m bort.
6. Se till att minst 15 meters avstånd hålls mellan mottagaren och sändaren så att koppling av sändarens signal genom luften
förhindras.
Söka passiva ledningar (radio- och strömlägen) (Se fig. 5.)
R-3500-mottagaren kan hitta passiva kablar som leder radiosignaler i frekvensomfånget mellan 15 kHz och 23 kHz liksom
strömsignaler inom omfånget 50 Hz och 60 Hz utan att använda T-3500-sändaren.
1. Starta R-3500-mottagaren
2. Välj radioläge eller strömläge. Se avsnitt 8 ANVÄNDNING.
3. Ställ in känsligheten på maximum
4. Svep över området i ett rutmönster enligt nedan
5. Fastställ ledarens läge genom att justera känsligheten
6. Sök det maximala svaret genom att rotera R-3500
Söka okända kablar (Se fig. 6.)
1. Använd T-3500-sändaren i induktivt läge.
2. Svep området med R-3500-mottagaren. Håll mottagaren på 15 m avstånd från sändaren.
3. Välj önskat driftsläge.
4. Justera R-3500:s känslighet efter behov
5. När en ledare har hittats, fastställ läget för den starkaste signalen och märk ut stället
6. Upprepa moment 1 och 2. Flytta sändaren minst 1 m och i 90 grader från utgångspositionen.
7. Upprepa förfarandet tills rätt kabel har hittats.
djupmätning (Se fig. 7.)
1. Anslut T-3500-sändaren till kabeln eller metallröret
2. Starta T-3500-sändaren. Bästa resultat uppnås med fast signalläge.
3. Slå på R-3500-mottagaren och flytta den minst 15 m bort från sändaren
4. Rotera R-3500-mottagaren tills maximal signalstyrka avkänns
5. Tryck på Kontroll 1
för att göra en automatisk djupmätning

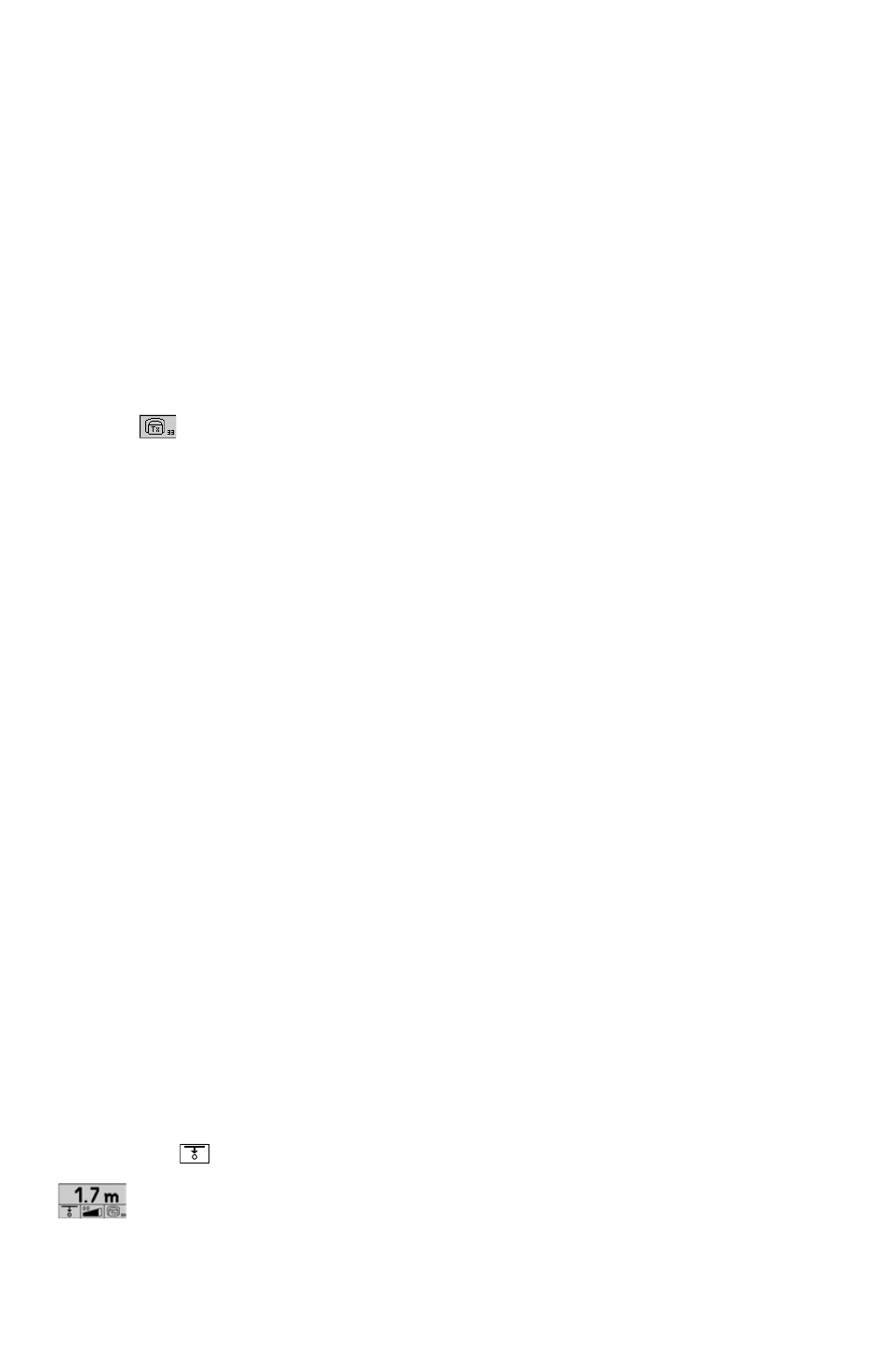

6. Mätningen visas enligt följande:
7. För att ändra måttenhet, se R-3500, Användning (avsnitt 8).
8. Vid icke-metalliskt rör, använd M-3000-musen. Se användning av R-3500-mottagaren, avsnitt 9, för inställning av mottagaren
för detta.
