59
1
2
3
4
5

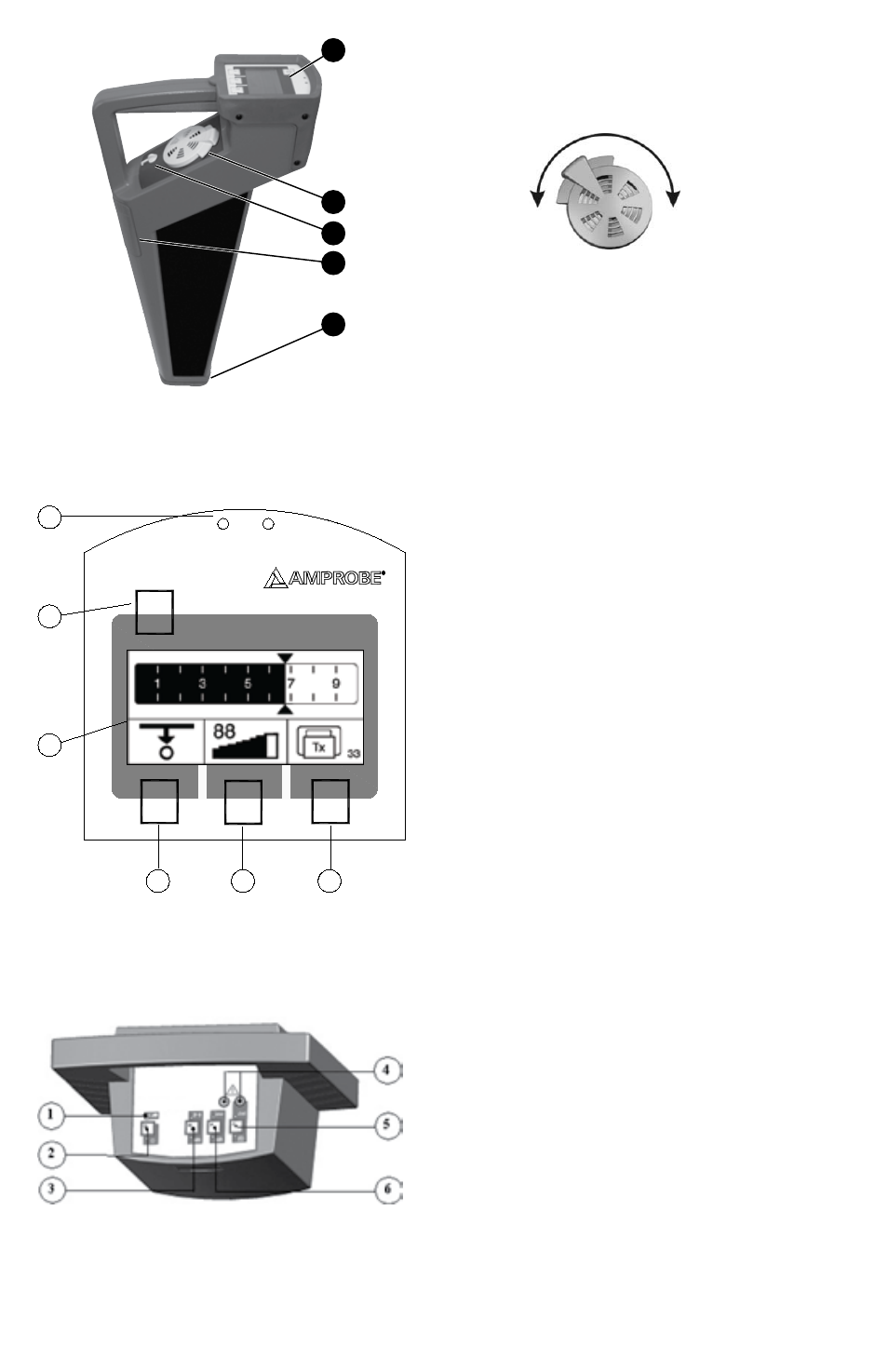

➊
Panel de control con pantalla
➋
Altavoz con control de volumen
➌
Toma para auriculares (no se incluye el auricular de 3,5 mm)
➍
Compartimiento para las baterías
➎
Protector para el suelo (desmontable)
Volumen bajo Volumen alto
➊
Sensor de luz: Regula automáticamente el brillo de
la pantalla
➋
Interruptor de encendido/apagado
➌
Pantalla: Proporciona una indicación visual de la
intensidad de la señal, la medición de profundidad
y el modo de funcionamiento, estado de la batería y
elementos del menú
➍
Control 1
➎
Control 2
➏
Control 3
➊
Indicador del estado de la batería: El LED de estado de la
batería parpadea de color rojo cuando está casi vacía
➋
Botón de encendido/apagado
➌
Tipo de señal: Para alternar entre una salida de señal
continua o pulsante
➍
Tomas de entrada
➎
Modo: Para alternar entre un acoplamiento inductivo y
directo de la señal
➏
Intensidad de la señal: Para seleccionar uno de dos niveles
de intensidad de la señal (0,1 W o 0,5 W)
+
1 2 3
1
2
3
4 5 6
Receptor R-3500
Pantalla de la unidad R-3500
Transmisor T-3500
