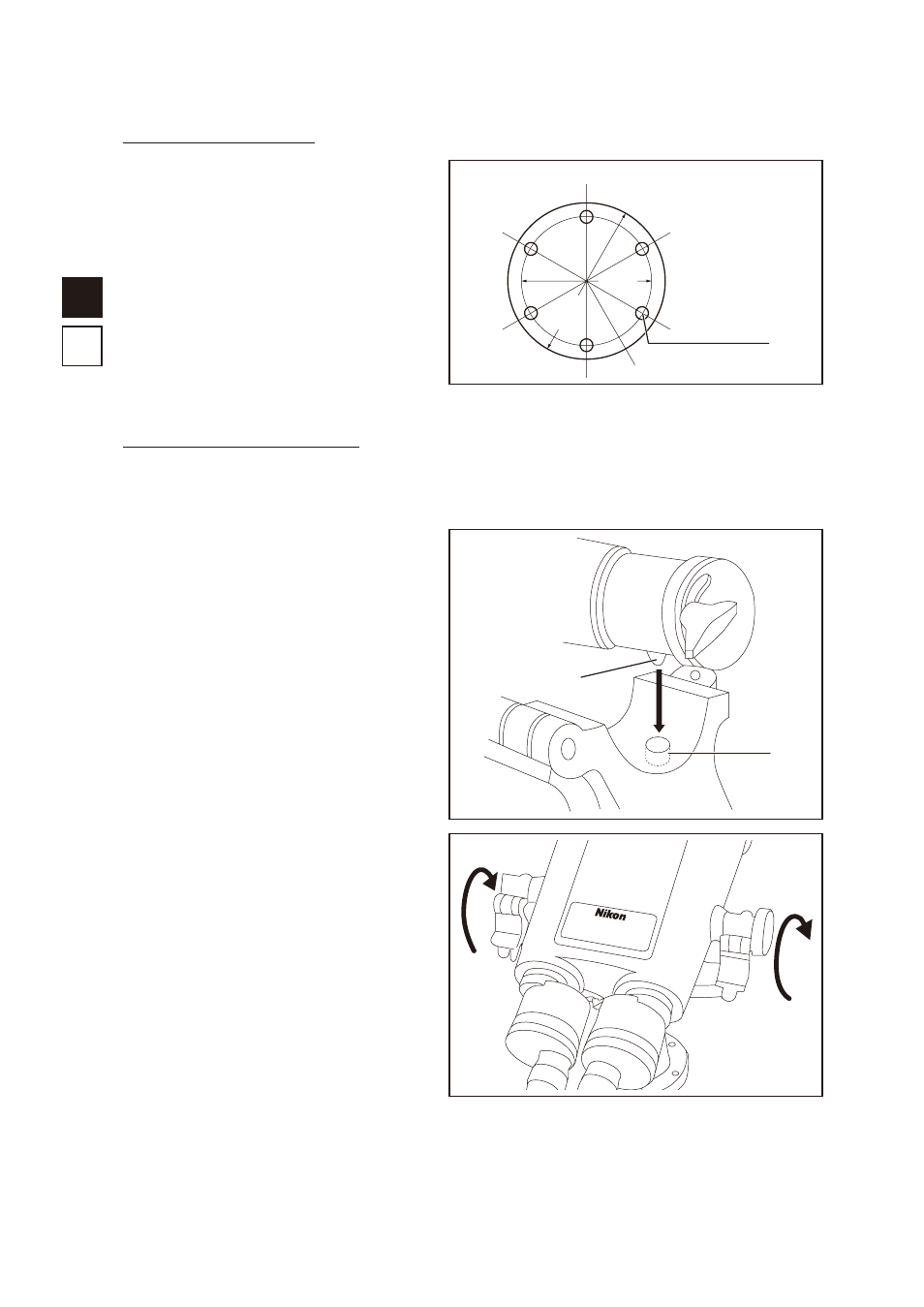

1. 12 mm 1/2 in.
6
• 架台底面の取り付け穴（ A ）に合致するよ
うに穴を開けてください。
2.
• 12 mm （ 1/2 in. ）のボルトか、ボルトお
よびナットを使用し、架台と台をしっかり
と固定してください。
架台底面の寸法図
148 mm
180 mm
6- ໅ 13.5 mm
A
（等分）
※ 大型双眼望遠鏡が重いため、落下させないよう、十分ご注意ください。
1. 2
• 架台は、 Nikon ロゴが手前にくるのが取り付け時の正しい向きです。
2.
• 本体右側にあるピンを架台右側にあるピン
穴に入れてください（ B ）。
B
ピン穴
ピン
3. C
C
