10
Fr
RACCORDEMENTS
■
Prises REC
• Les signaux audio ne sont pas émis par les prises de
sortie LINE 2 REC ou LINE 3 REC lorsque LINE 2 ou
LINE 3 est sélectionné avec le sélecteur INPUT.
• Les commandes VOLUME, BASS, TREBLE, BALANCE
et LOUDNESS et la fonction CD DIRECT (ou la fonction
PURE DIRECT) n’ont aucun effet sur la source enregistrée.
■

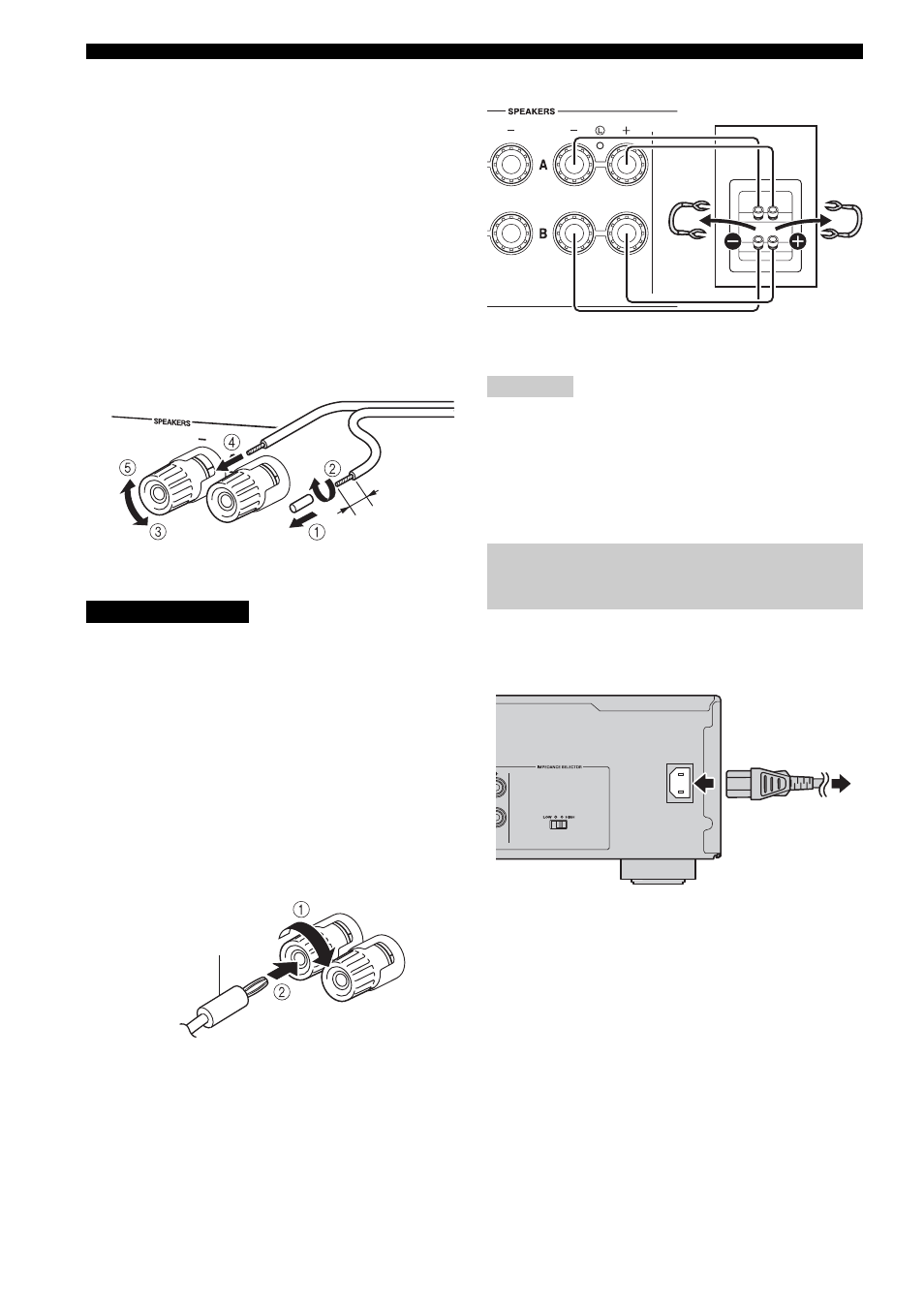

Raccordement des câbles d’enceinte
1 Retirez environ 10 mm d’isolation à l’extrémité de
chaque câble d’enceinte.
2 Torsadez fermement les fils dénudés du câble.
3 Dévissez le bouton.
4 Insérez un fil dénudé dans l’orifice situé sur le côté de
chaque borne.
5 Serrez le bouton pour fixer le fil.
• Réglez le commutateur IMPEDANCE SELECTOR selon
l’impédance des enceintes à raccorder (voir page 5).
• Ne laissez pas les fils d’enceinte dénudés se toucher ni
entrer en contact avec les pièces métalliques de cet
appareil. Cela risquerait d’endommager cet appareil et/
ou les enceintes.
■
Raccordement via la fiche banane
(Modèles pour l’Amérique du Nord, la
Chine et l’Australie uniquement)
1 Vissez le bouton.
2 Insérez la fiche banane dans l’extrémité de la borne
correspondante.
■
Connexion bifilaire
Si les enceintes prennent en charge la connexion bifilaire,
leur haut-parleur aigu/médium et leur haut-parleur de
graves peuvent être entraînés indépendamment grâce aux
raccordements indiqués dans le schéma ci-dessous, vous
permettant ainsi d’écouter des sons nets des gammes aiguë
et médium.
Raccordez l’autre enceinte à l’autre jeu de bornes en
procédant de la même manière.
Lorsque vous établissez des connexions bifilaires, retirez les
ponts de court-circuitage ou les câbles des enceintes. Pour plus
d’informations, reportez-vous aux modes d’emploi des enceintes.
y
Pour utiliser les connexions bifilaires, réglez le sélecteur
SPEAKERS du panneau avant sur la position A+B BI-WIRING.
Branchez le câble d’alimentation à l’entrée AC IN une
fois tous les raccordements effectués, puis branchez le
câble d’alimentation à la prise secteur.
ATTENTION
Rouge : positif (+)
Noir : négatif (–)
10 mm
Fiche banane
Remarque
Raccordement du câble
d’alimentation
Panneau arrière
Enceinte
Vers la
prise
secteur
