9
Es
Español
Asegúrese de conectar L (izquierda) a L, R (derecha) a R, “+” a “+” y “–” a “–”. Si las conexiones son incorrectas, no
obtendrá sonido en los altavoces. Si la polaridad de las conexiones de los altavoces es incorrecta, el sonido no será natural
y notará ausencia de graves. Consulte también el manual de instrucciones de cada componente.
Asegúrese de usar cables RCA, un cable óptico o un cable USB para conectar los componentes de audio.
No conecte esta unidad ni otros componentes a la toma principal de alimentación hasta que no haya finalizado las
conexiones entre todos los componentes.
Solo pueden recibirse señales PCM en las tomas DIGITAL (OPTICAL/COAXIAL) de esta unidad. Para obtener más
información sobre las señales PCM compatibles, consulte la página 18.
y
• Las tomas PHONO están diseñadas para conectar un tocadiscos con un cartucho MM.
• Conecte el tocadiscos al terminal GND para reducir el ruido en la señal. No obstante, en algunos tocadiscos, es posible que escuche
menos ruido sin la conexión GND.

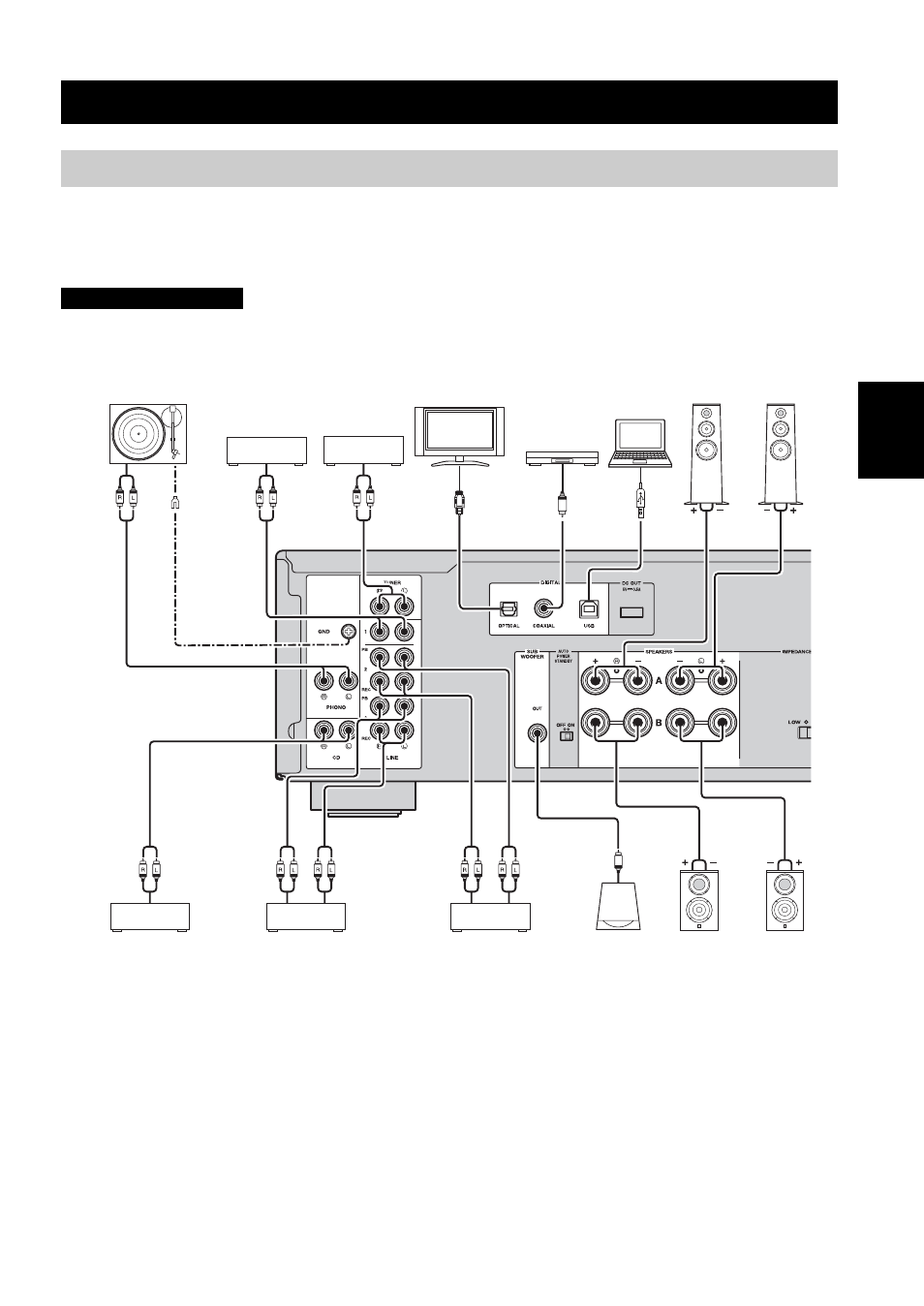

CONEXIONES
Conexión de los altavoces y los componentes fuente
PRECAUCIÓN
Grabadora de
CD, etc.
Sintonizador
Altavoces A
Altavoces B
Reproductor
de DVD,
etc.
Reproductor
de CD
Tocadiscos
Salida de
audio
Salida de
audio
Entrada
de audio
Salida de
audio
GND
Izquierda Derecha
Izquierda Derecha
Salida de
audio
Salida de
audio
Televisor,
etc.
Salida de
audio
Subwoofer Pletina de
cinta, etc.
Reproductor
de BD, etc.
Salida de
audio
Salida de
audio
Entrada
de audio
Salida de
audio
PC
