10
Es
CONEXIONES
■
Tomas REC
• Las señales de audio no se emiten a través de las tomas
de salida LINE 2 REC o LINE 3 REC si se ha
seleccionado LINE 2 o LINE 3 con el selector INPUT.
• Los controles VOLUME, BASS, TREBLE,
BALANCE y LOUDNESS y la función CD DIRECT
(o la función PURE DIRECT) no afectan a la fuente
que se está grabando.
■

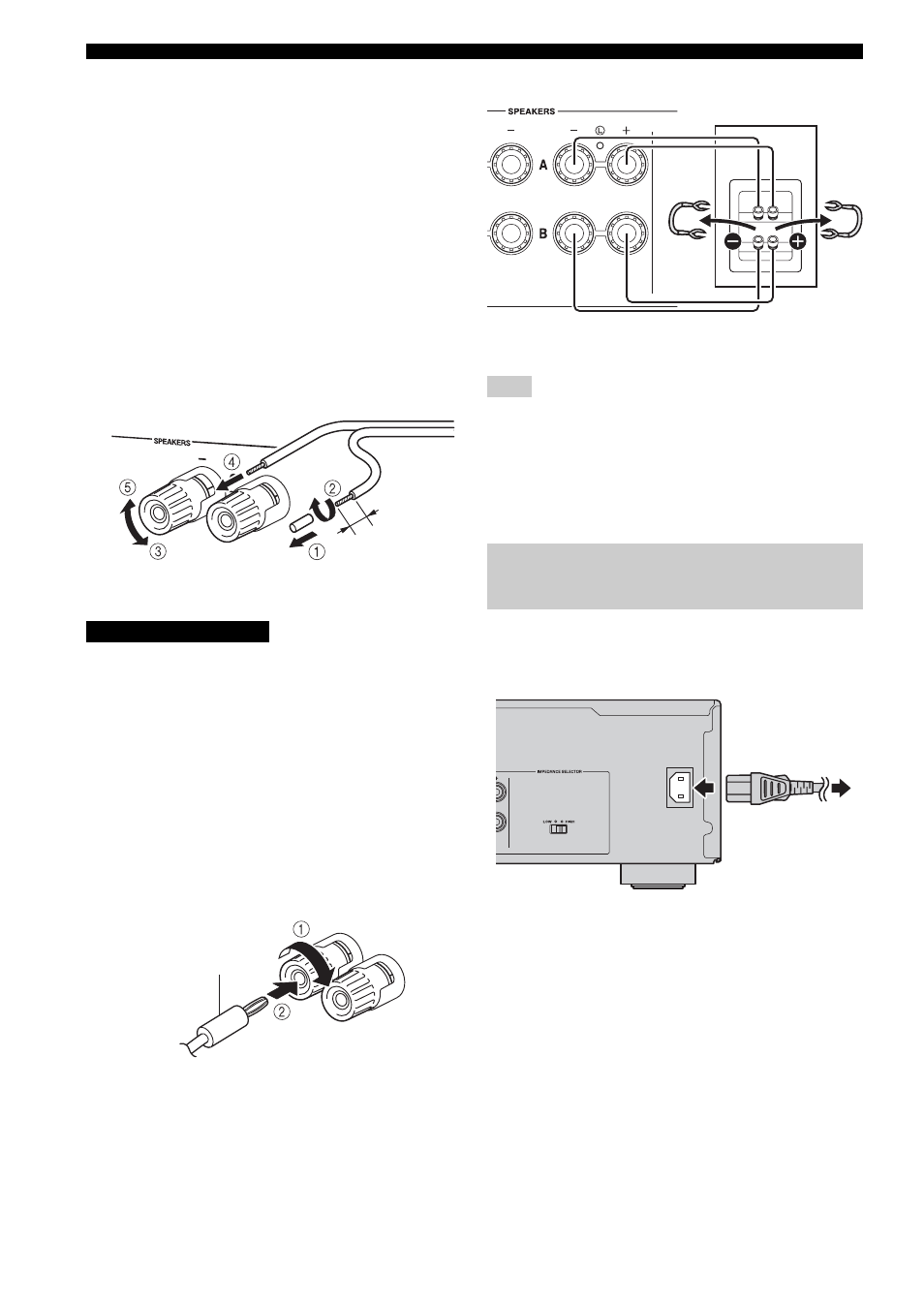

Conexión de los cables de altavoz
1 Retire aproximadamente 10 mm de aislante en cada
extremo de cada cable de altavoz.
2 Retuerza juntos los cables pelados con firmeza.
3 Afloje el interruptor.
4 Introduzca un cable pelado en el orificio situado en el
lateral de cada terminal.
5 Apriete el interruptor para fijar el cable.
• Ajuste el interruptor IMPEDANCE SELECTOR según
la impedancia de los altavoces que deba conectar
(consulte la página 5).
• No deje que los cables pelados de los altavoces se
toquen entre sí ni toquen pieza metálica alguna de esta
unidad. Podría averiar la unidad y/o los altavoces.
■
Conexión a través de una clavija banana
(solo los modelos para Norteamérica,
China y Australia)
1 Apriete el interruptor.
2 Inserte la clavija banana en el extremo del terminal
correspondiente.
■
Conexión de doble cable
En el caso de los altavoces compatibles con la conexión de
doble cable, la unidad de rango medio/agudos y el altavoz
de graves de los altavoces pueden controlarse de forma
independiente a través de las conexiones mostradas en la
siguiente ilustración, para disfrutar de un sonido nítido en
los rangos medios y altos.
Conecte el otro altavoz al otro conjunto de terminales de
la misma forma.
Cuando realice conexiones de doble cable, quite los puenteados o
los cables de los altavoces. Consulte los manuales de
instrucciones de los altavoces para obtener más información.
y
Para poder utilizar las conexiones de doble cable, sitúe el selector
SPEAKERS del panel frontal en la posición A+B BI-WIRING.
Conecte el cable de alimentación a la toma AC IN una vez
realizadas todas las conexiones y, a continuación, conecte
el cable de alimentación a la toma de CA.
PRECAUCIÓN
Rojo: positivo (+)
Negro: negativo (–)
10 mm
Clavija banana
Nota
Conexión del cable de
alimentación
Panel trasero
Altavoz
A la toma
de CA
