44

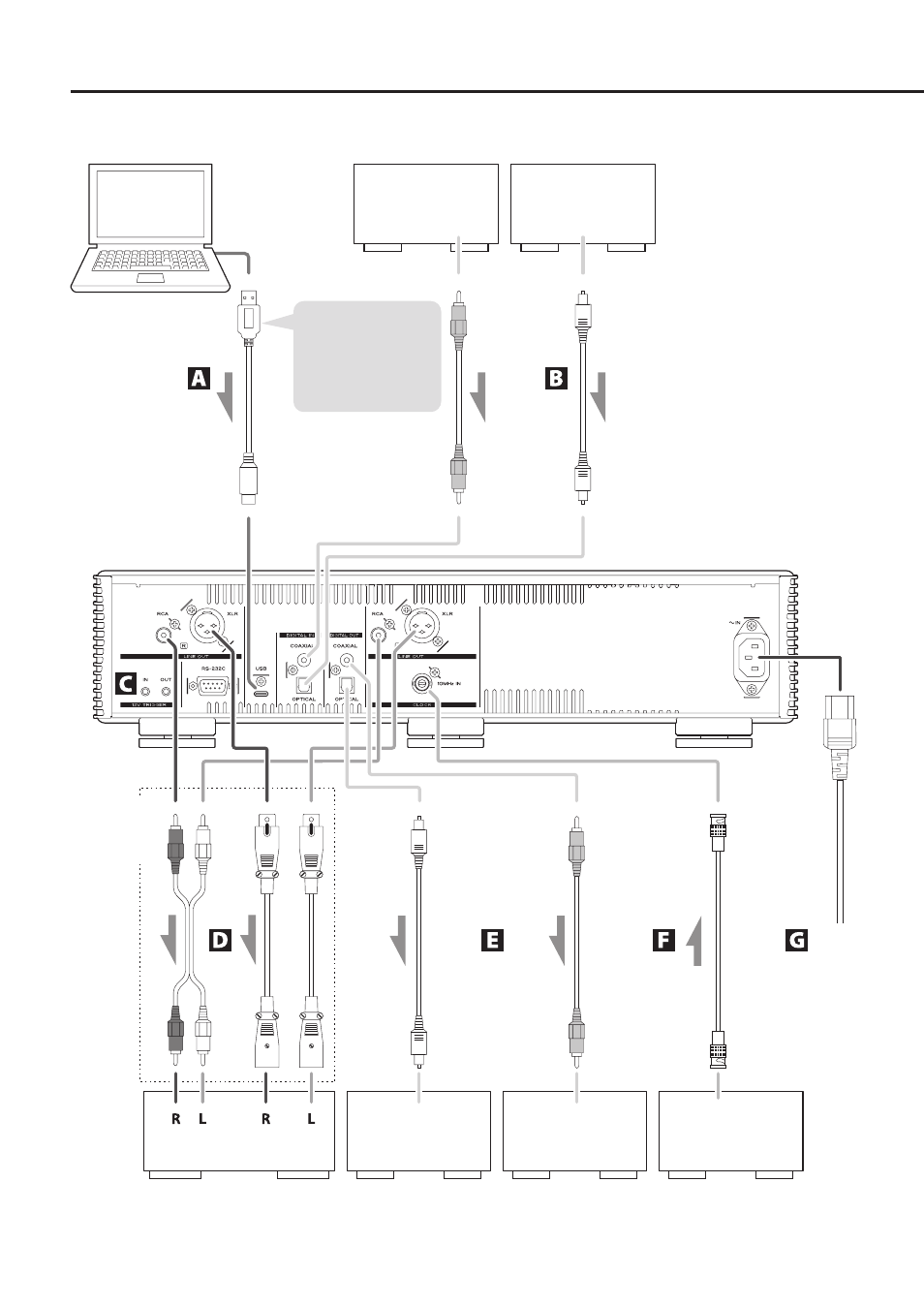

Branchements (face arrière)

Appareil qui produit

le signal d’horloge

Appareil à sortie

audio numérique

Appareil à sortie

audio numérique

SORTIE D’HORLOGE

Entrée numérique

coaxiale DIGITAL IN

(COAXIAL)

Entrée numérique

optique DIGITAL IN

(OPTICAL)

Sortie numérique

optique DIGITAL OUT

(OPTICAL)

Sortie numérique

coaxiale DIGITAL OUT

(COAXIAL)

Câble numérique c

oaxial R

CA

Câble c

oaxial BNC

Câble numérique optique

Câbles audio R

CA

Câbles XLR

Câble USB

Cor

don d

’alimen

ta

tion

sec
teur f
ourni

Entrée audio

(LINE IN, etc)

Amplificateur stéréo ou

enceintes amplifiées

Ordinateur

c

Prise

secteur

La polarité des prises XLR peut être
réglée pour avoir comme point
chaud la broche 2 ou 3 (page 62).

Si vous voulez pouvoir contrôler
le volume depuis l’amplificateur,
réglez le paramètre LINE OUT LEVEL
sur « FIXED 0dB » ou « FIXED +6dB »
(page 62).

Installez le pilote dédié
sur l’ordinateur avant de
lui brancher cette unité
(page 66).

Appareil à entrée

audio numérique

Appareil à entrée

audio numérique

Faites les branche-
ments au moyen
d’un jeu d’un seul
et même type.

Câble numérique c

oaxial R

CA

Câble numérique optique
