24

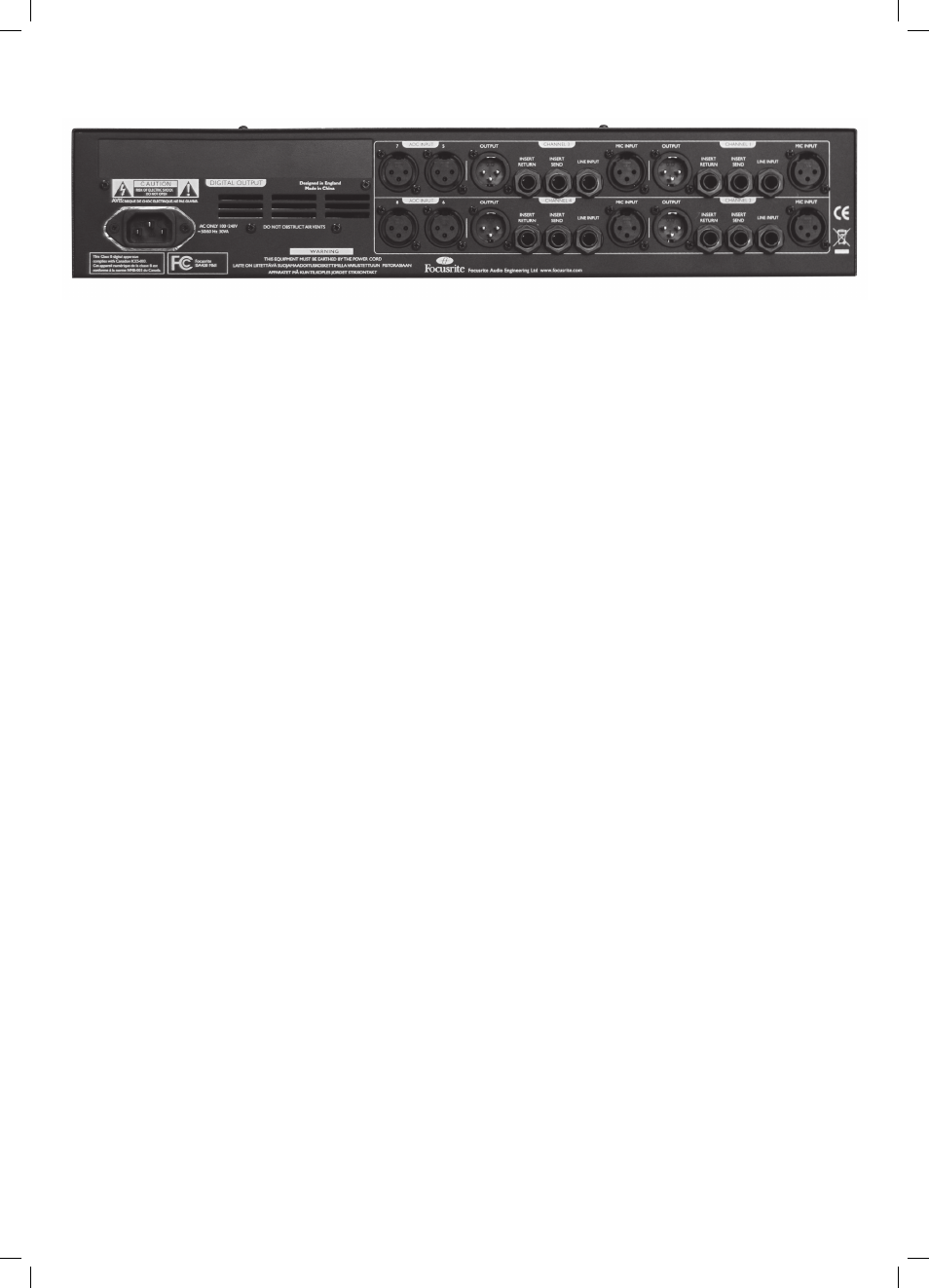

Vue d'ensemble du matériel - Face arrière
Entrées et sorties XLR (audio)
Tous les connecteurs audio XLR 3 broches symétriques (sortie, entrée micro et convertisseur externe) sont câblés comme suit :
Broche 1 : masse/châssis
Broche 2 : audio 0° Broche 3 : audio 180°
Entrées ligne et départs et retours d'insertion
La prise jack 6,35 mm symétrique est câblée comme suit :
Pointe : audio 0°
Bague : audio 180° Manchon : masse/châssis
Entrées instrument haute impédance
La prise jack 6,35 mm asymétrique est câblée comme suit :
Pointe : audio 0°
Manchon : masse/châssis
Entrées micro/ligne/instrument haute impédance (face avant)
N'importe laquelle de ces entrées peut être utilisée pour accéder aux canaux 1-4 de l'ISA428 MkII. Les signaux routés vers ces
entrées sont appelés canaux ou trajets de signal internes.
Sorties - canaux 1-4
Ces sorties servent de sorties de signal analogique principales et ont comme source ce qui est connecté aux entrées micro, entrées
ligne ou entrées instrument. Ces sorties sont également reliées aux canaux 1-4 internes du convertisseur A/N.
Départ et retour d'insertion
Permet de placer une unité externe, telle que le compresseur Red 3 ou l'égaliseur Red 2 dans la chaîne du signal avant la sortie et
après le filtre passe-haut.
Entrées 5-8 du convertisseur A/N
Les entrées 5-8 du convertisseur A/N servent d'entrées de niveau ligne pour router les signaux "externes" vers les canaux 5-8 du
convertisseur A/N optionnel. Utiliser ces entrées en conjonction avec une simple carte convertisseur A/N optionnelle permet de
router jusqu'à huit entrées analogiques vers les huit sorties numériques. L'emploi de ces entrées en conjonction avec une seconde
unité ISA428 MkII et une seule carte convertisseur A/N optionnelle permet à huit préamplis d'être routés vers les huit canaux de
convertisseur A/N (voir "Deux unités ISA428 MkII utilisées comme un seul convertisseur A/N huit canaux" en page 14).
Montage du convertisseur A/N optionnel
Le convertisseur A/N optionnel peut être installé à tout moment dans un ISA428 MkII standard. Aucune connaissance technique
n’est requise et la carte peut être facilement montée par l’utilisateur. Des instructions complètes pour le montage de cette option
sont incluses avec l’ADC.
