POMPE POUR PUITS DE SURFACE
AVEC UN RÉSERVOIR CHARGÉ D’A-
VANCE (FIGURE 6)
1. Couper l’alimentation électrique à
la pompe.
2. Ouvrir le robinet près du réservoir
et permettre que l’eau s’écoule du
réservoir.
3. Mesurer la charge du réservoir avec
un manomètre pour pneus.
4. Charger d’avance, si nécessaire avec
une pompe à air à 193 - 207 kPa sur
les pompes de 1/2, 3/4 et 1 HP.
5. Incliner les tuyaux horizontaux en
haut vers la pompe afin d’empêcher
d’emprisonner l’air. Si la distance
horizontale dépasse 7,6 m, voir le
Tableau 1 pour la taille de tuyau
recommandée.
Électrique
Risque
de sec-
ousse électrique. Cette pompe est conçue
pour l’installation à l’intérieure seule-
ment.
Situer le
clapet de
pied au moins 18 po du fond du puits
afin d’éviter l’aspiration de sable ou de
sédiment dans le système.
REMARQUE: Si un lac est la source
d’eau, s’assurer que le tuyau d’admis-
sion soit assez profond pour qu’il
demeure immergé.
Incliner le tuyau horizontal en haut vers
la pompe afin d’éviter d’emprisonner
l’air. Enlever le tuyau pendant l’hiver
ou le protéger contre le gel.
Protéger le tuyau contre le dommage
causé par les nageurs et les bateaux.
Installer
un écran
autour du tuyau d’admission afin d’em-
pêcher d’emprisonner les nageurs.
POMPE POUR PUITS DE SURFACE
AVEC RÉSERVOIR TRADITIONNEL
(FIGURES 4 & 5)
1. Installer un coontrôle de volume
d’air sur le réservoir.
2. Brancher le tuyau en cuivre du con-
trôle de volume d’air à l’ouverture
la plus élevée 1/8 po NPT sur le côté
de la pompe et s’assurer que les rac-
cordements soient bien serrés. Les
fuites peuvent empêcher
l’amorçage de la pompe.
3. Installer une soupape et un tuyau
isolateur entre le réservoir et la
tuyauterie de maison afin d’aider à
démonter la pompe pour le service
et pour réduire le bruit dans la mai-
son.
4. Fournir un robinet au point le plus
bas du système afin de faciliter le
vidange pour le service ou l’entre-
posage.
14 Fr
Installation (Suite)
INSTALLATION DE PUITS DE SURFACE
Utiliser une pompe pour puits de sur-
face si la pompe est située à moins de
7,62 m verticalement du niveau d’eau.
Les pompes pour puits de surface ont
un seul tuyau entre la pompe et la
source d’eau (Figure 3).
PUITS FORÉ (FIGURE 12)
1. Installer un clapet de pied sur la
première section de tuyau (Figure 3,
Illustration A).
2. Baisser le tuyau dans le puits.
3. Ajouter des tuyaux jusqu’à ce que le
clapet soit 1,5 m sous le niveau
d’eau le plus bas possible.
Situer le
clapet de
pied au moins 18 po du fond du puits
afin d’éviter l’aspiration de sable ou de
sédiment dans le système.
4. Une fois que la profondeur correcte
soit atteinte, installer un joint de puits
ou adaptateur pour soutenir le tuyau
et pour empêcher la pollution du
puits par l’eau de surface ou autres
polluants.
5. Incliner le tuyau horizontal en haut
vers la pompe pour empêcher d’em-
prisonner l’air. L’inclinaison aide aussi
à l’amorçage de la pompe.
PUITS ENFONCÉ (FIGURE 12)
1. Enfoncer le point plusieurs mètres
sous le niveau hydrostatique.
REMARQUE: Un clapet de pied d’é-
tanchéité peut être installé dans le puits
(Figure 3, Illustration B). Ce type de
clapet de pied permet que le puits se
remplisse d’eau pendant l’amorçage et
facilite la recherche des fuites. Respectez
les instructions du fabricant pendant l’in-
stallation du clapet de pied d’étanchéité.
Alternativement, un clapet en canalisa-
tion peut être utilisé avec un puits creusé
(Figure 3, Illustration C). Le tuyau entre
le clapet et le niveau d’eau sera toujours
à vide.
Des fuites dans les joints ou dans les
accouplements permetteront l’air de
s’échapper dans le tuyau et causera le
fonctionnement abnormal de la pompe.
S’assurer d’utiliser du composé pour
joints sur tous les filets mâles.
INSTALLATION POUR PUITS CREUSÉS,
CITERNES, LACS ET SOURCES (FIGURE 12)
1. Installer un clapet de pied sur le tuyau
d’admission et le submerger.
Manuel d’Utilisation et Pièces de Rechange SBS50, SBS75, and SBS100

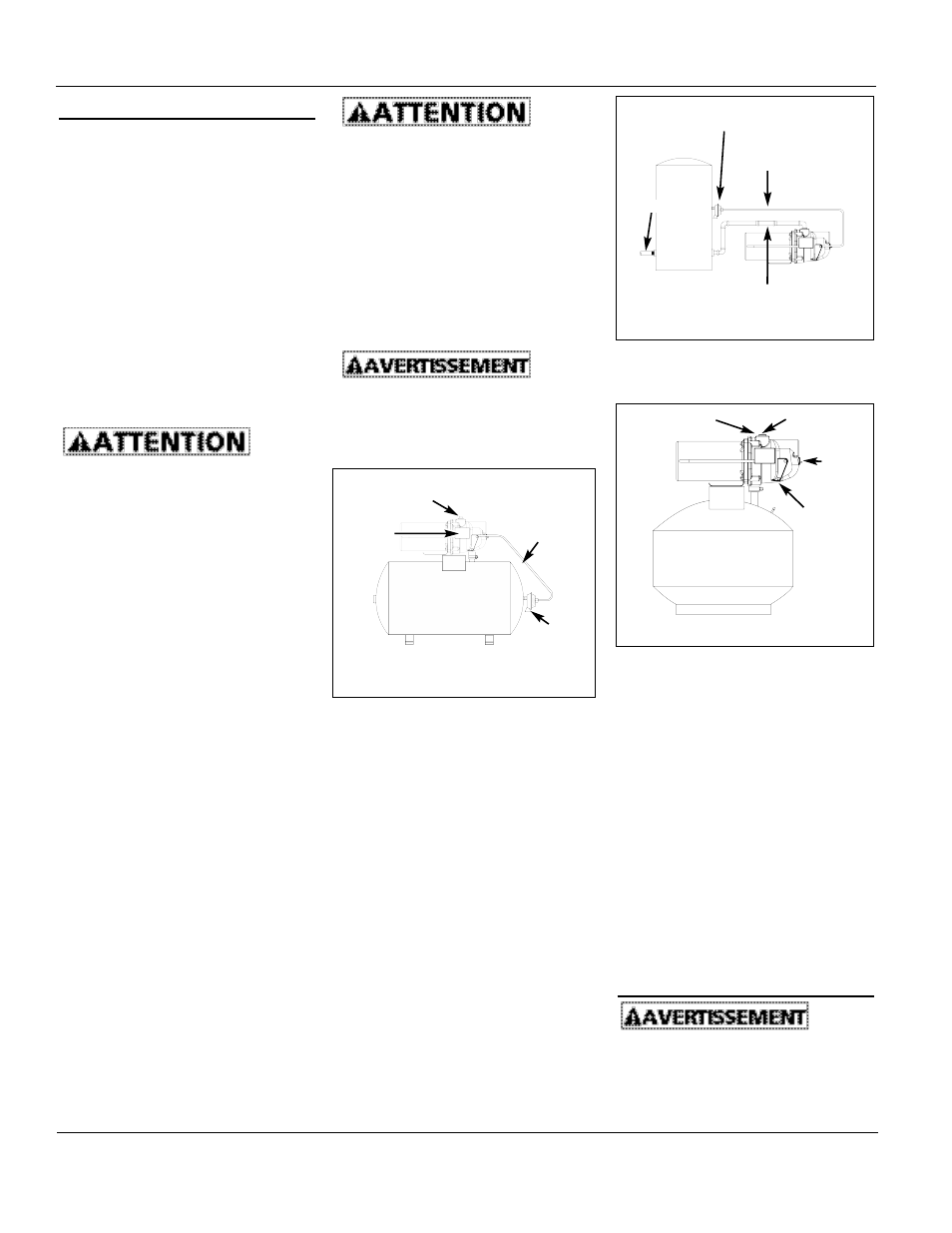

Figure 4 - Réservoir Horizontal
Tuyau de
Contrôle
de
Volume
d’Air
Manostat
Bouchon
d’Amorçage
Contrôle de
Volume
d’air
Figure 5 - Réservoir Vertical
Contrôle de
Volume d’Air
Sortie
Tuyau de Contrôle
de Volume d’Air
Raccord de
Tuyau
Figure 6 - Réservoir Chargé d’Avance
193-207 kPa
3/4 HP et 1 HP
Moteur
Sortie
Bouchon
d’amorçage
Tronçon
de Buse
Raccord
de
vidange
