26 Sp
Instalación
(Continuación)
BOMBA PARA POZOS POCO PROFUN-
DOS CONTANQUE DE ALMACE-
NAMIENTO PRECARGADO (FIGURE 6)
1. Desconecte la corriente eléctrica
que va a la bomba.
2. Abra el grifo más cercano y deje que
drene toda el agua del tanque.
3. Mida la precarga del tanque en el
pitón de la válvula con un medidor
de presión para llantas.
4. Si es necesario, precargue con una
bomba de aire a una presión entre
1,93-2,07 bar en las bombas de 1/2,
3/4 y 1 CP.
5. Incline los tubes horizontales hacia
arriba en dirección de la bomba para
evitar que quede aire atrapado. Si la
distancia horizontal excede los 7,62 m
(25 pies), use tubos de los tamaños
que se recomiendan en la Tabla 2.
Eléctricas
Existe
riesgo de
un choque eléctrico. Esta bomba está dis-
eñada únicamente para ser instalada en
interiores.
Seleccione los alambres y el fusible del
tamaño adecuado (Tabla 3). Para la
protección del circuito del motor, se
recomiendan los fusibles que inter-
rumpen por un tiempo en vez de los
fusibles convencionales. Todos los
motores de bomba tienen incorporada
una protección automática contra
sobrecargas que evitará que se dañe el
motor debido a sobrecalentamiento.
No haga la
conexión
a la fuente de suministro eléctrico hasta
que la unidad esté conectada a tierra en
forma permanente. Conecte el alambre a
tierra a una conexión a tierra aprobada y
luego conecte el terminal que se suminis-
tra.
Una tubería subterránea para agua y una
armazón de pozo de por lo menos 3 m
(10 pies) largo sons los mejores electrodos
de tierra. Si se usa tubería de plástico o
adaptadores con aislamiento, pase un
alambre directamente a la armazón
metálica del pozo o use un electrodo de
tierra proporcionado por la compañíia de
servicio eléctrico.
La unidad sólo tiene un terminal ade-
cuado para conexión a tierra que está
localizado debajo de la cubierta del
interruptor a presión, está pintado de
verde y se identifica como GRD. La
conexión a tierra se debe hacer desde
este terminal (Figura 7a o 7B). El con-
ductor a tierra no debe ser más
pequeño que los conductores de cir-
cuito que vienen con el motor.
Desconecte
el sumin-
istro eléctrico y libere toda la presión del
sistema antes de intentar instalar, dar ser-
vicio, reubicar o llevar a cabo cualquier
mantenimiento.
Funcionamiento
CEBADO DE LA BOMBA PARA
POZOS POCO PROFUNDOS
Para
evitar
dañar la bomba, no arranque el motor
hasta que la haya llenado con agua.
1. Retire el tapón para cebar (Figura 4
o 5).
2. Llene la bomba y la tubería comple-
tamente con agua.
3. Vuelva a colocar el tapón para
cebar.
4. Abra el grifo para purgar el sistema.
5. Arranque el motor. El agua
empezará a bombearse en pocos
minutos. Si la bomba no se ceba en
5 minutos, detenga el motor y vuel-
va a llenar la bomba con agua. El
tiempo necesario para cebar es pro-
porcional a la cantidad de agua en
la tubería de ingreso.
Distancia en Metros
de Medidor a Motor
Fusible 0 15,6 30,8 61,3
de Dos To To To To
Elementos 15,2 30,5 61 91,4
CP Voltios 250V Tamano del alambre
115 15 14 14 12 10
230 10 14 14 14 14
115 15 14 14 10 8
230 10 14 14 14 14
115 20 12 12 10 8
230 10 14 14 14 14
TABLA 3 - DATOS DE LOS FUSIBLES Y ALAMBRES RECOMMENDADOS-MOTORES DE 60 HZ
1/2
3/4
1
Manual de instrucciones de operación y piezas SBS50, SBS75, and SBS100

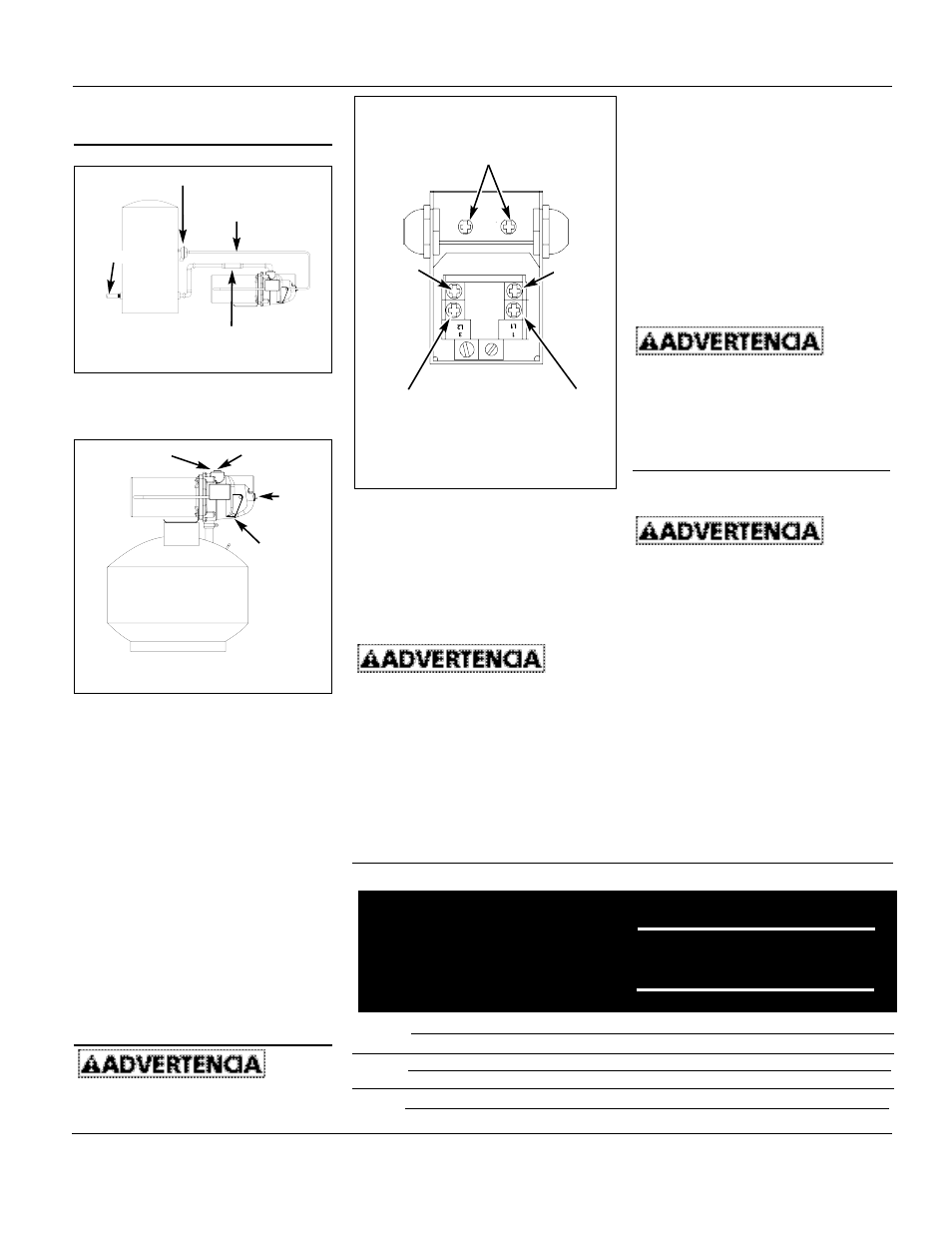

Figura 5 - Tanque Vertical
Salida
Tubería del Control
del Volumen de Aire
Conector de
la Manguera
Figura 6 - Tanque de Almacenamiento
Precargado
1,93-2,07 bar
3/4 CP & 1 CP
Figura 7 - Conexiónes Eléctricas
Control del Volumen de Aire
Motor
Motor Motor
Conexión
Conexion a Tierra
Conexión
Salida Tapón del
Sistema de
Cebado
Tronçon
de Buse
Adaptador
de drenaje
