La válvula
de aspira-
ción debe estar por lo menos a 45 cm
(18 pulg.) del fondo del pozo de no ser
así, podría aspirar arena o sedimento
dentro del sistema.
4. Después que se haya alcanzado la
profundidad adecuada, instale un
sellado del pozo o un adaptador
para sostener la tubería y evitar que
el agua de la superficie y otros cont-
aminantes entren al pozo.
5. Incline el tubo horizontal hacia arri-
ba en direccion a la bomba para evi-
tar que quede aire atrapado. La
inclinacion del tubo tambien ayuda
a cebar la bomba.
POZO ACCIONADO (FIGURA 12)
1. Lleve la punta a varios pies por
debajo del nivel del agua subter-
ránea.
NOTA: Se puede instalar en el pozo
una válvula de aspiración de tipo tam-
pón (Figura 3, Ilustracion B). Este de
tipo de válvula de aspiración permite
que el pozo se llene con agua cuando
se está cebando y permite verificar con
mayor facilidad si hay escapes en la
tubería de ingreso. Cuando instale la
válvula de aspiración de tipo tampón
siga las instrucciones del fabricante.
Como alternativa, se puede usar una
válvula unidireccional en la tubería de
un pozo excavado (Figura 3, Ilustración
C). La tubería entre la válvula unidirec-
cional y el nivel de agua estará siempre
bajo un vacío.
Las uniones o conexiones con fugas
dejan que entre aire en la tubería y dan
lugar a que la bomba no funcione bien.
Asegúrese de usar un compuesto para
uniones de tubería en todos los rosca-
dos machos de los tubos.
INSTALACIÓN DEL POZO EXCAVADO,
CISTERNA, LAGO Y MANANTIAL
(FIGURA 12)
1. Instale una válvula de aspiración en
la tubería de entrada y bájela den-
tro del agua.
La válvula
de
aspiración debe estar a por lo menos 45
cm (18”) del fondo del pozo de no ser
así se podría aspirar arena o sedimento
dentro del sistema.
NOTA: Cuando se usa un lago como
fuente de suministro de agua,
asegúrese que la tubería de entrada
25 Sp
tenga la suficiente profundidad para
que esté siempre sumergida. Proteja
la tubería para que no la dañenni los
bañistas ni los botes.
Incline la tubería horizontal hacia
arriba en dirección de la bomba para
evitar que quede aire atrapado. Se
debe sacar la tubería durante los
meses de invierno o protegerla para
que no se congele.
Proteja la tubería para que no la
dañenni los bañistas ni los botes.
Instale
una
malla alrededor de la tubería de entrada
para evitar que qu eden atrapados los
bañistas.
BOMBA PARA POZOS POCO PRO-
FUNDOS CON TANQUE DE ALMA-
CENAMIENTO CONVENCIONAL
(FIGURAS 4 Y 5)
1. Instale el control del volumen de
aire en el tanque.
2. Conecte el tube de cobre del con-
trol del volumen de aire en la
abertura NPT de 3,2 mm (1/8”)
superior al lado de la bomba.
Cerciórese de que las conexiones
estén bien ajustadas. Las fugas
puede evitar que la bomba se
cebe.
3. Instale una válvula y una
manguera de aislamiento entre el
tanque y la tubería de la casa para
facilitar poder separar la bomba
cuando se le dé servicio, y dis-
minuir el ruido transmitido a la
casa a través de la tubería.
4. Coloque una manguera de
desagüe con llave en el punto más
bajo del sistema para poder
drenar cuando se vaya a dar servi-
cio o guardar el equipo.
Instalación
(Continuación)
No se
recomienda tubería flexible para el
tubo de succión (tubo de entrada).
Los tubos deben estar limpios y no
estar oxidados ni con descamaciones.
Utilice un compuesto para conexiones
de tubería en el roscado macho de los
tubos de metal. Para los roscados de
plástico se debe usar una cinta de
Teflon
® . Todas las conexiones deben
estar herméticas para asegurar un fun-
cionamiento normal.
Incline todas las tuberías de entrada
hacia arriba en dirección a la bomba
para evitar que quede aire atrapado.
Se pueden instalar uniones o conec-
tores de manguera cerca de la bomba
para que sea fácil sacarlas cuando se
necesite dar servicio o almacenarlas.
Una manguera de caucho instalada
entre el sistema de agua y la tubería de
la casa reducirá el ruido que se trans-
mite a la casa.
TAMANOS DE LOS TUBOS
Los tendidos largos de la tubería hori-
zontal y el uso de numerosos adapta-
dores y conectores disminuyen la pre-
sión de agua debido a la pérdida por
fricción. Vea la tabla 2 para determi-
nar el tamaño adecuado de tubo.
INSTALACIÓN EN POZOS POCO PRO-
FUNDOS
Se puede usar una bomba para pozos
poco profundos cuando esta ubicada
dentro de los 25 pies en sentido vertical
del nivel de agua. Las bombas para
pozos poco profundos tienen un solo
tubo entre la bomba y la fuente de
suministro de agua.
POZO PERFORADO (FIGURA 12)
1. Instale una válvula de aspiración en
la primera sección del tubo (Figura
3, Ilustración A).
2. Baje el tubo dentro del pozo.
3. Aumente la tubería hasta que la
válvula de aspiración este a 1,5 m (5
pies) por debajo del nivel de agua
más bajo que se anticipa.
Manual de instrucciones de operación y piezas SBS50, SBS75, and SBS100

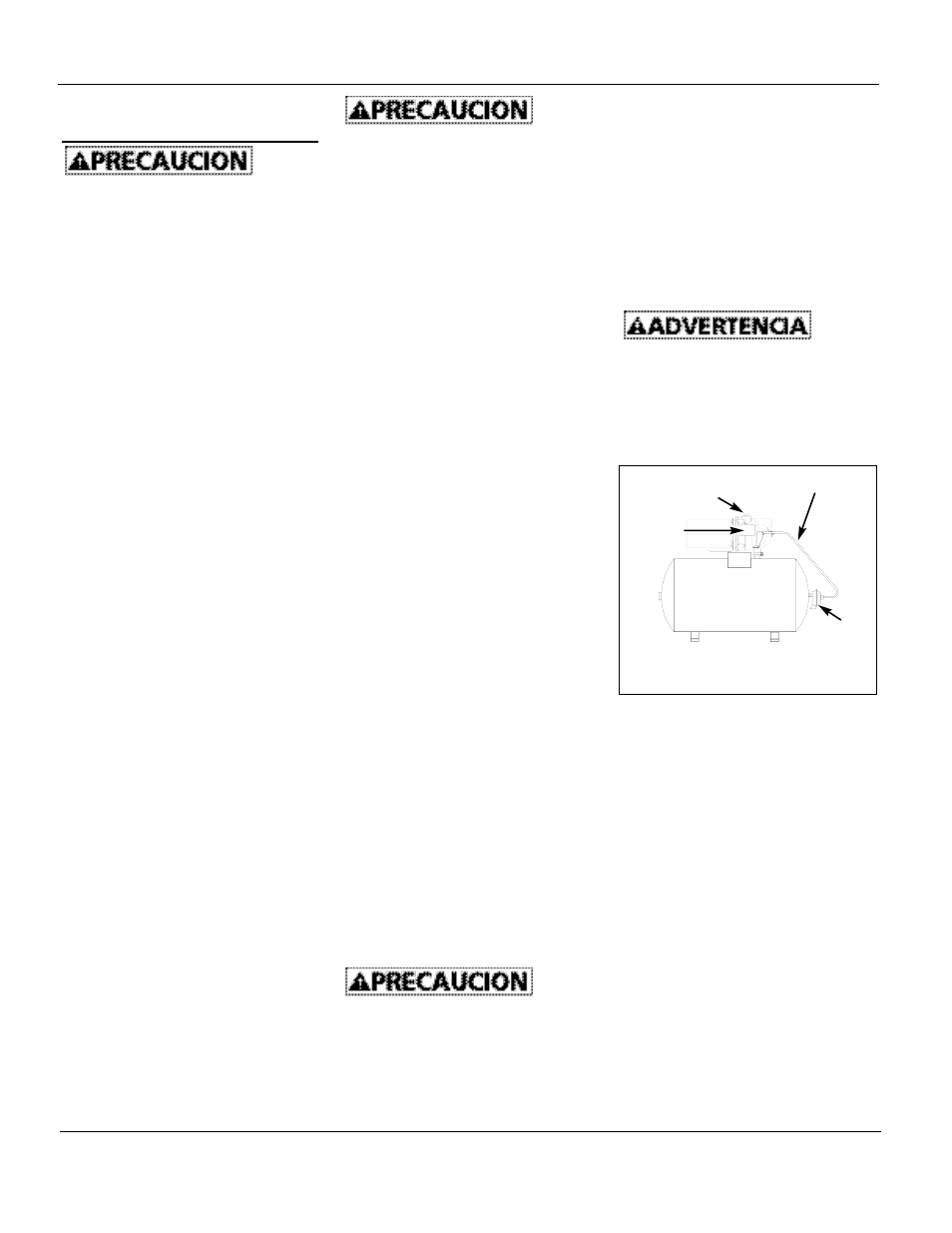

Figura 4 - Tanque Horizontal
Tampón
Tuberia
del
Control
del
Volumen
de Aire
Control
del
Volumen
de Aire
Presostato
