19. Para reducir el riesgo de choque
eléctrico, la bomba se debe enchu-
far directamente en un tomacorri-
ente para tres patillas debidamente
instalado y conectado a tierra, como
se muestra en la Figura 1. El con-
ductor verde (o verde y amarillo) del
cordón es el alambre a tierra. Para
la protección contra el choque eléc-
trico, el motor debe estar conectado
a tierra en forma segura y adecuada.
20. Cuando se encuentre un tomacorri-
ente para dos patillas se debe reem-
plazar con uno para tres patillas de
acuerdo con el Código Nacional de
Electricidad de EUA y los códigos y
ordenanzas locales. Para estar
seguro de que la conexión a tierra
sea adecuada, la debe probar un
electricista certificado o con licenia.
21. Use solamente cordones de exten-
sión de tres alambres que tengan un
enchurfe de tres puntas y tomacorri-
ente un que acepte el enchufe del
equipo.
22. Use alambres del tamaño adecuado
para reducir al mínimo la caída de
voltaje en el motor.
No mani-
pule la
bomba ni su motor con las manos
mojadas, ni cuando esté parado en
superficies húmedas, mojadas o en el
agua. Puede ocurrir un choque eléctri-
co fatal.
El motor
de la
bomba está equipado con un protector
23 Sp
Manual de instrucciones de operación y piezas
Informaciones
Generales de Seguridad
(Continuación)
Existe
riesgo de
un choque eléctrico. Está bomba está dis-
eñada únicamente para ser instalada en
interiores.
Todas las
conex-
iones eléctricas las debe hacer un elec-
tricista certificado o con licenia.
13. Para máxima seguridad, la unidad
se debe conectar a un circuito con
conexión a tierra que tenga un dis-
positivo de interrupción para cuan-
do falle la conexión a tierra.
14. Antes de instalar la bomba, haga
que un electricista certificado o con
licencia verifique el tomacorriente
para comprobar que tenga una
conexión a tierra adecuada.
15. Asegúrese de que las conexiones
eléctricas del motor sean adecuadas
para el voltaje y la frecuencia de la
linea de suministro eléctrico.
16. No intente reparar el motor eléctri-
co. Todas las reparaciones del
motor deben hacerse en un taller
certificado o con licenia para
reparar motores eléctricos.
No toque
un motor
en funcionamiento. Los motores moder-
nos están diseñados para trabajar a altas
temperaturas.
17. Evite doblar el cordón de electrici-
dad y protéjalo de objetos cor-
tantes, superficies calientes, aceite y
químicos. Reemplace o repare los
cordones dañados o gastados de
inmediato.
Descon-
ecte la
corriente eléctrica y libere toda la presión
del sistema antes de intentar instalar,
darle servicio, mantenimiento o cambiarlo
de lugar. Trabe el desconector de corri-
ente en la posicion de abierto, y rotúlelo
para evitar una aplicación inesperada de
corriente.
18. Mantenga los dedos y los objetos
extraños alejados de la ventilación y
otras aberturas. No inserte ningún
objeto en el motor.
Existe
riesgo de
un choque eléctrico! Nunca conecte el
alambre verde (o el verde y amarillo) a un
terminal con corriente.
automático termal de recalibración por lo
que puede volver a funcionar en forma
inesperada. Cuando el protector hace la
desconexión, esto es una indicación de
que el motor está sobrecargado porque la
bomba esta funcionando a niveles bajos
(restricción de descarga baja), el voltaje es
excesivamente bajo o alto, el cableado es
inadecuado, las conexiones del motor no
son las correctas o el motor o la bomba
tiene defectos.
Pre-Instalación
FUENTES DE SUMINISTRO DE AGUA
Las posibles fuentes de suministro de
agua se ilustran en la Figurra 16. Se
pueden clasificar en dos categorías:
AGUAS DE SUPERFICIE
Agua de un lago, arroyo, laguna o cis-
terna. Esta agua habitualmente no es
adecuada para consumo humano, pero
podría usarse para lavar, irrigar u otros
usos domésticos.
AGUAS SUBTERRÁNEAS
El agua que se encuentra en los diver-
sos estratos por debajo de la superficie.
De toda el agua dulce que se encuentra
en la tierra, solamente el 3% está en la
superficie y el 97% es subterrénea.
TANQUES - ALMACENAMIENTO
CONVENCIONAL
El objeto de un tanque es almacenar
una cantidad de agua bajo presion.
Cuando esta lleno, el tanque contiene
aproximadamente 2/3 de agua y 1/3 de
aire comprimido. El aire comprimido
fuerza el agua a salir del tanque cuan-
do se abre un grifo. Un control del vol-
umen de aire reemplaza automatica-
mente el aire perdido o absorbido por
el agua. La cantidad de agua utilizable
o la capacidad de vaciado es aproxi-
madamente 1/6 del volumen total del
tanque cuando se hace funcionar a una
presion de “1,38 - 2,76 bar” (Figure 2).
SBS50, SBS75, and SBS100
Se Necesita
Control del
Tipo Volume de Aire
Pozo X Precargado No
PCA Precargado No
12P & 30P Horizontal Convencional Sí
FX Horizontal Precargado No
TABLA 1 - ENSAMBLADOS DE
Terminal de
Conexión a
Tierra
Tomacorrientes
Conectado a Tierra

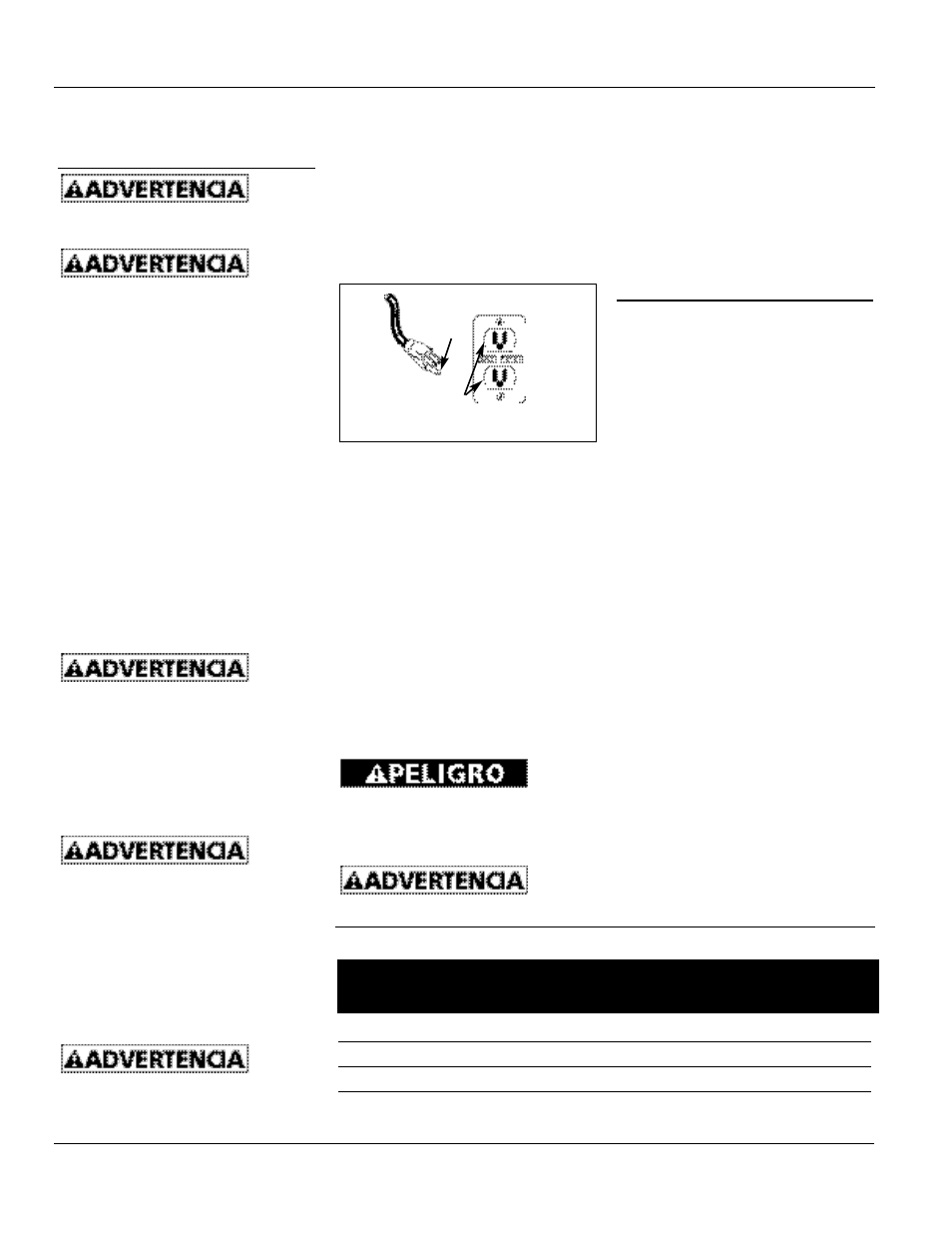

Figure 1
