6. Coloque con cuidado la empquetadu-
ra de la cubierta en espiral (voluta)
sobre el difusor en la placa de sellado.
En todas las aplicaciones de conver-
sión, el anillo de sellado también
debe estar colocado sobre el difusor.
En todas las aplicaciones en pozos
poco profundos se debe tener cuida-
do de que los anillos en o (juntas tóri-
cas) estén limpios y colocados ade-
cuadamente sobre el Venturi. La
limpieza y la colocación correcta
hacen que exista un uen sellado den-
tro del difusor cuando se ensambla.
7. Acople la cubierta en espiral (voluta)
de la bomba al motor con los cuatro
pernos. Asegúrese de que la empa-
quetadura de la cubierta en espiral
(voluta) esté bien colocada y ajuste
bien los pernos.
NOTA: El eje debe poder girar libre-
mente y la cubierta del extremo del
motor debe estar asegurada antes de
hacer funcionar la bomba.
Mantenimiento
(Continuación)
8. Planquee la pieza rotatoria de sella-
do del eje para que salga del impul-
sor (Figura 9).
9. Empuje o palanquee el asentamien-
to de cerámica para separarlo de la
placa de sellado (Figura 9).
10. Elimine las partículas sueltas del
núcleo del impulsor y la placa de
sellado.
INSTALACIÓN DE UN NUEVO SELLO
DEL EJE
Antes de
manipu-
lar las piezas del sello del eje límpiese
las manos con un paño. El polvo y la
grasa pueden dañar el sello.
1. Humedezca con aceite de cocina, la
parte interior de la cavidad del sello
en la placa de sellado y los
empaques de caucho acopados que
rodean el nuevo asentamiento de
cerámica. Tenga cuidado de no ras-
par la superficie de cerámica del
asentamiento del sello y empuje el
28 Sp
asentamiento incluido en el caucho
en la cavidad del sello en la placa de
sellado. Use una rondana de cartón
para proteger la superficie pulida
cuando empuje contra el asen-
tamiento de cerámica con cualquier
objeto. Cerciórese de sacar la ron-
dana de cartón.
2. Deslice con cuidado la placa de sella-
do sobre el eje de modo que no se
mueva el sello de su posición en la
placa de sellado. Durante el ensam-
blado, la placa de sellado debe estar
orientada de modo que los dos orifi-
cios estén en una línea horizontal a
través del eje del motor y que las cua-
tro (4) clavijas de localización de la
parte posterior estén alineadas con
las lengüetas del armazón del motor
(Figura 10). Esta ubicación se debe
hacer para asegurar un drenaje y
cebado adecuados.
3. Sitúe la pieza rotatoria del sello del
eje en el impulsor y presiónela para
que quede en su sitio. Tenga cuidado
de no presionar contra la superficie
pulida del sello.
4. Coloque el impulsor en el eje y ajúste-
lo bien (Figura 11).
5. Sasegure el difusor en la placa de sell-
ado con los dos pernos. Cerciórese de
que los pernos estén orientados hori-
zontalmente como se describe en el
paso 2.
Manual de instrucciones de operación y piezas SBS50, SBS75, and SBS100

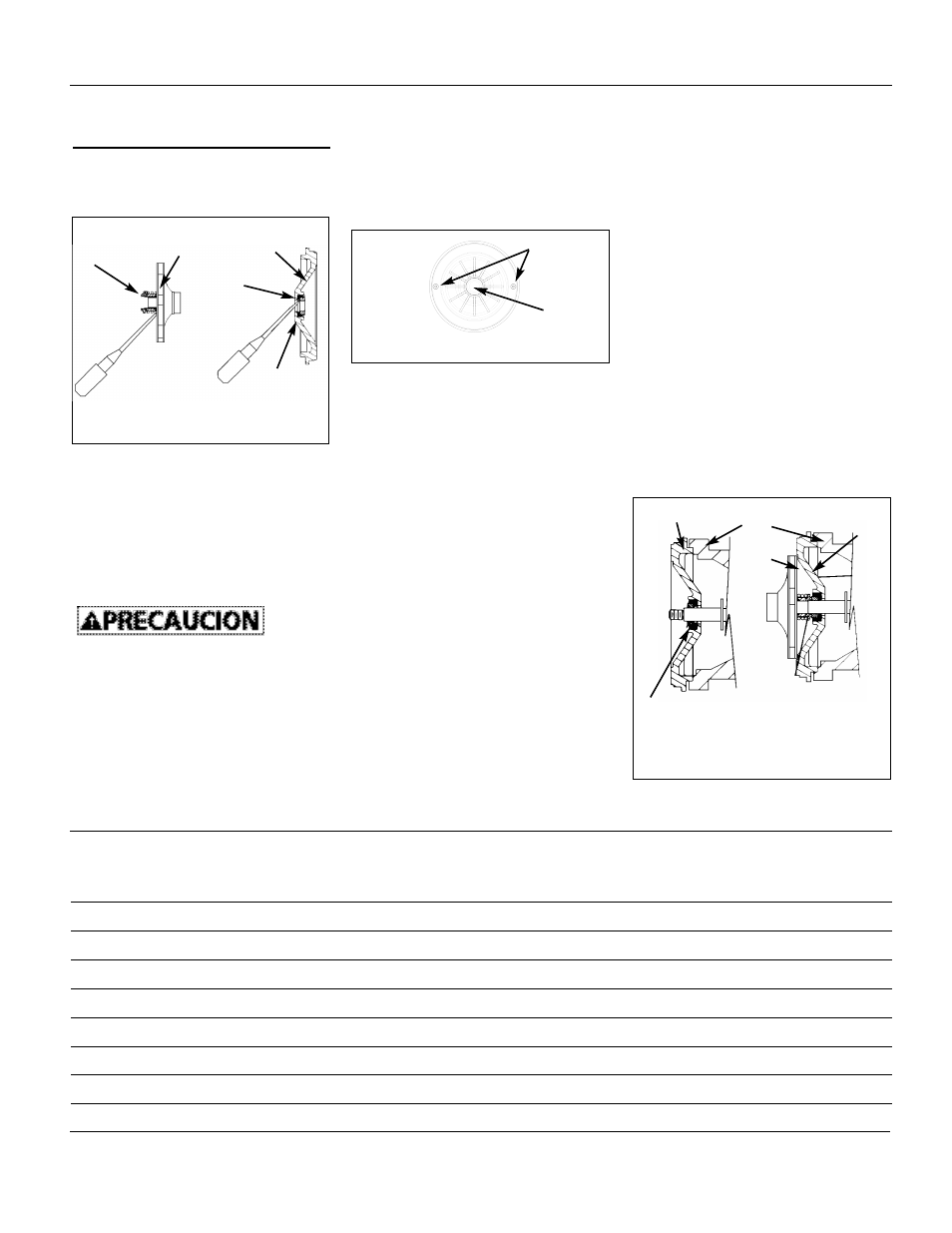

Figura 9 - Remoción del Sello del Eje
y el Asentamiento de
Cerámica
Place de
Sellado
Asentamiento
de Cerámica
Pieza Rotatoria
de Sellado del
Eje
Anillo de
Caucho de
Asentamiento
Impulsor
Figura 10 - Reemplazo de la Placa Sellado
Orificios para
los Tornillos
Eje del
Motor
Placa de Sellado
Asentamiento
del Sello
Figura 11 - Eje del Motor
Motor
Impulsor
Asentamiento
del Sello
Para que el Sellado Sea
Adecuado, es Necesario
que la Cara del Sello este
Limpia
