Cable Connections

General Purpose I/FConnector

8 Inputs trigger switcher functions

8 Outputs trigger external devices

PGM KEY OUT 2 J24

INPUT 4 J4

INPUT 8 J8

INPUT 12 J12

INPUT 16 J16

PGM KEY OUT 1 J20

PUT MODULE

PUT MODULE

PUT MODULE

PUT MODULE

PUT MODULE

PUT MODULE

GPI

TTY/TALLY

CONTROL

PANEL

MODEM

DPM

EDITOR

J28

J27

J29

J25

J26

PGM

PVW

J33

J36

J34

J37

J35

J38

U

U

V

V

J31

J30

J32

J39

Y

ANALOG

OUTPUTS

Y

GRASS VALLEY GROUP
MODEL 1200
VOLTAGE: 100–240VAC ~
CURRENT: 4A
FREQUENCY: 50–60HZ

5A FUSE

& SPARE

EXT. REF. INPUT

(LOOPING)

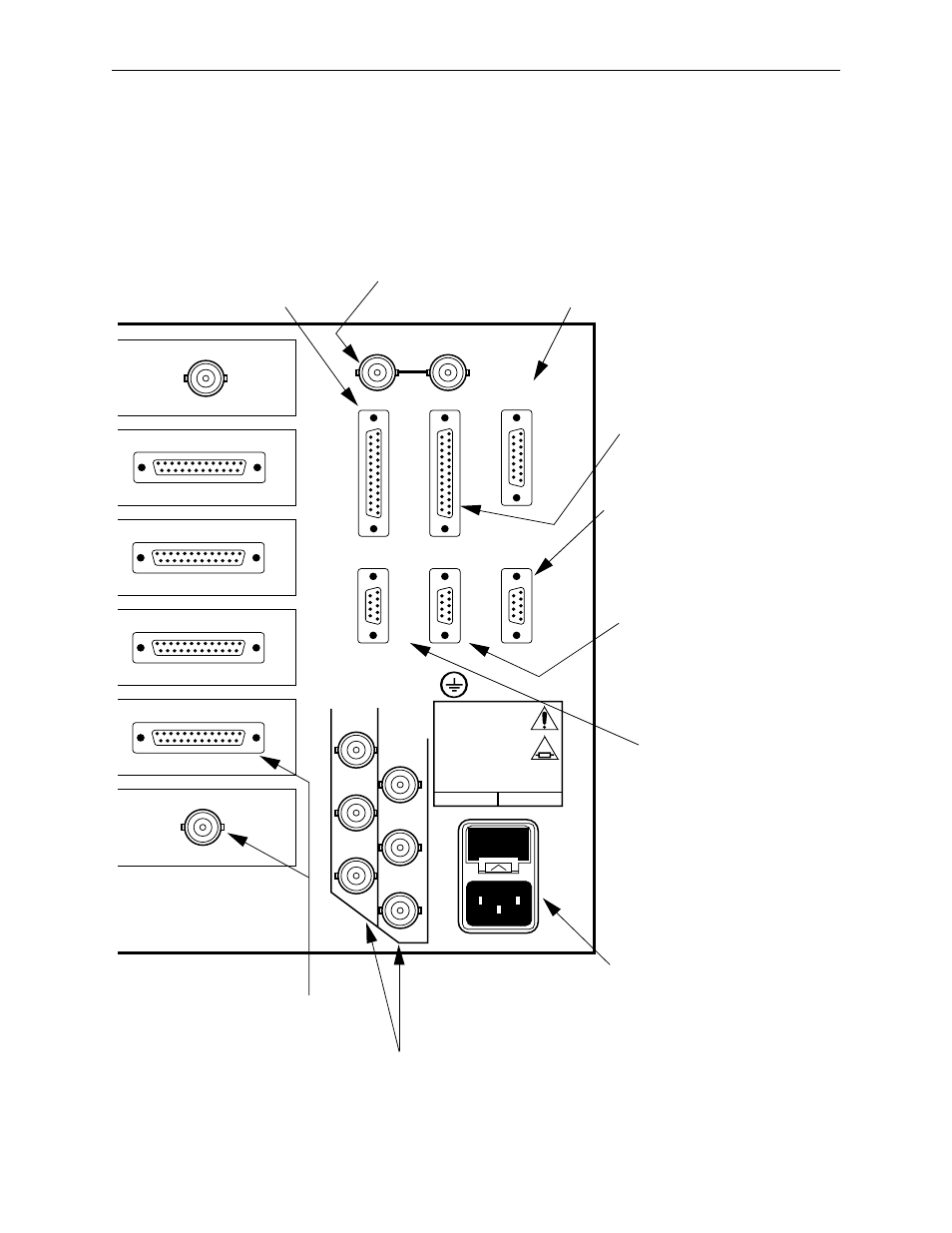

Program Luminance Key

Component Digital Outputs

Program and Preview Analog

Component Video Outputs

(Betacam, SMPTE, or EBU-N10)

AC Power Input

100-240 Vac, 50–60 Hz

.99 Power Factor Correction

400 Watts Maximum

External Reference

Analog Color Black

NTSC or PAL

Video Input

Panel-to-Frame

Connection

Terminal and

Tally Connector

Provides one tally for

each input. Also accepts

a VT-100 compatible

terminal or pc

Editor Serial I/O Port

Digital Picture

Manipulator

Serial I/O Port

Modem

Serial I/O Port

accepts a modem for

remote service by GVG

CAUTION

RISK OF FIRE

REPLACE FUSE AS MARKED

100V–240V

5A F 250V
