ZXBM5210
Document number: DS36765 Rev. 1 - 2
16 of 17
December 2013
© Diodes Incorporated
NEW PROD
UC
T
ZXBM5210

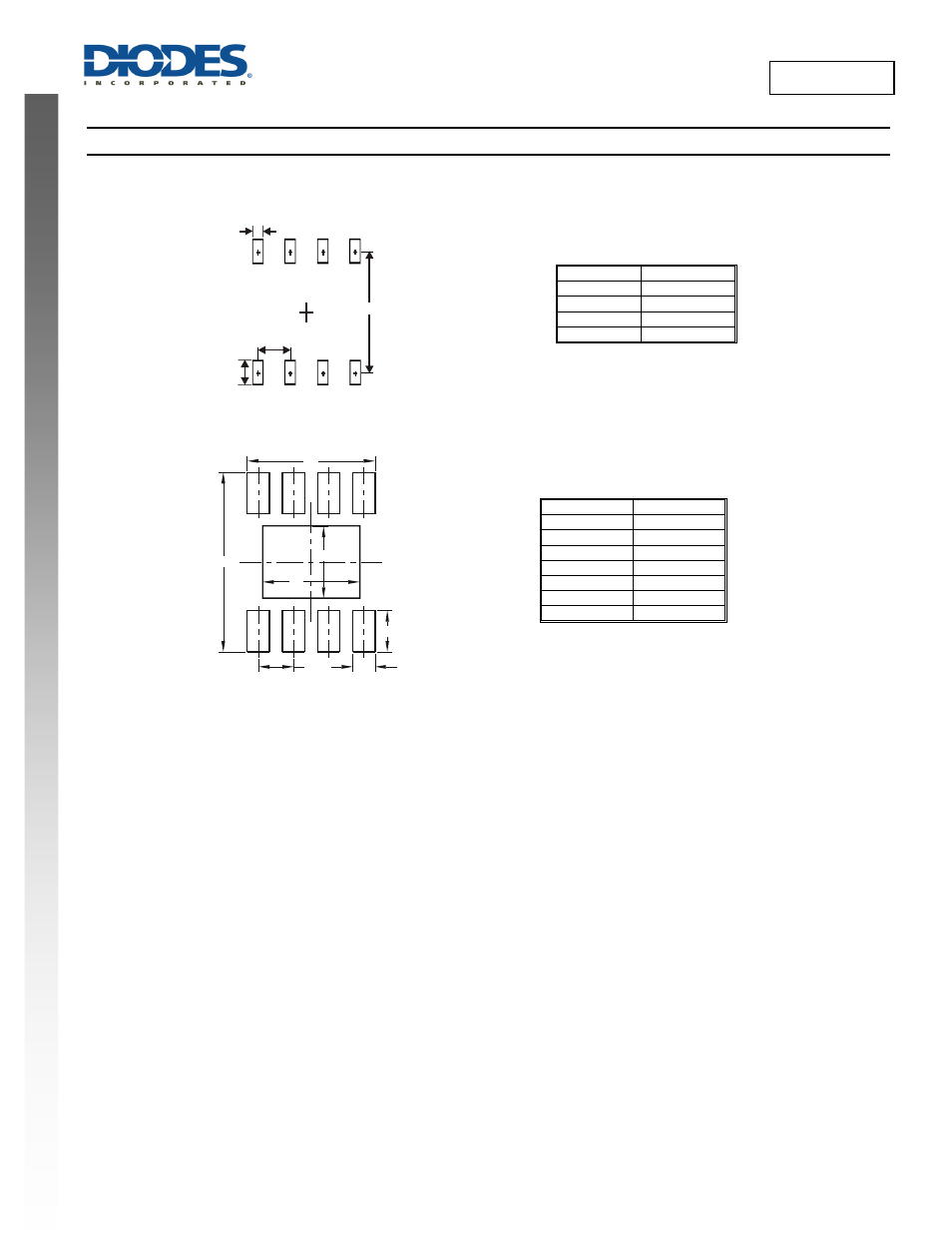

Suggested Pad Layout
(1) Package Type: SO-8
(2) Package Type: SO-8EP
Dimensions Value (in mm)
X
0.60
Y
1.55
C1
5.4
C2
1.27
Dimensions Value (in mm)
C
1.270
X
0.802
X1
3.502
X2
4.612
Y
1.505
Y1
2.613
Y2
6.500
X
C1
C2
Y
C
Y1
X1
X
Y
Y2
X2
