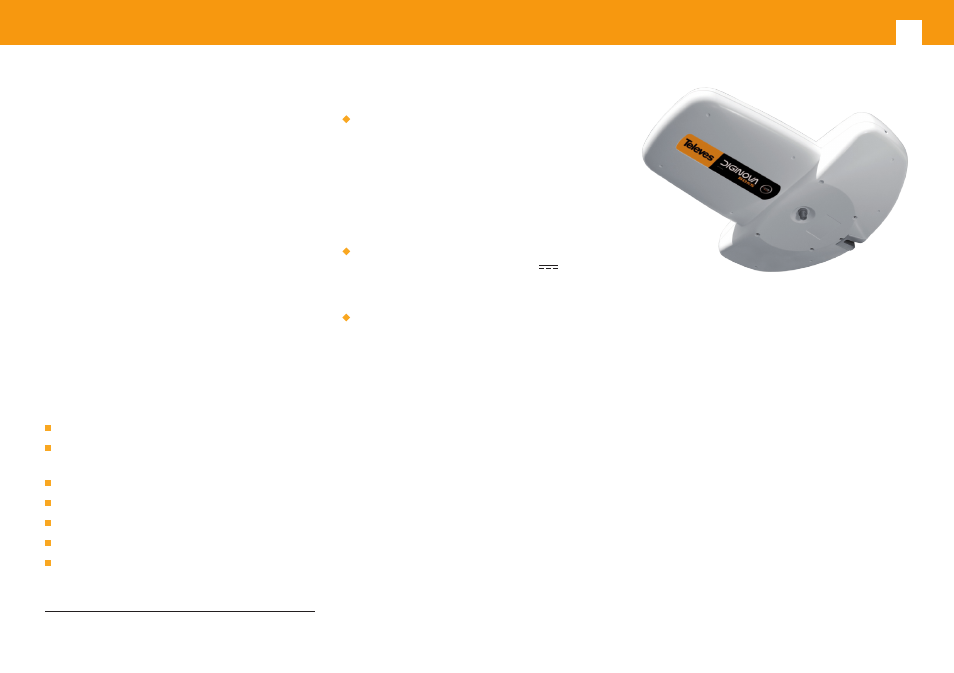

Antenna DIGINOVA BOSS
14
È una antenna disegnata espressamente per la ri-
cezione TDT (e pronti a respingere LTE/4G).
Protetta da un case stagno in ABS, resistente alle
radiazioni UV, è l’ideale per lavorare in zone con
condizioni climatiche avverse.
Altresì, ha un bassissimo impatto visivo che la ren-
de raccomandabile per installazioni in facciata,
balconi e abitazioni unifamiliari in generale.
Ideale come antenna occasionale (in vacanza , in
viaggio, etc).
Di facile installazione, robustezza e alto rendi-
mento.
Fabbricata con matriali resistenti all’acqua e al
vento,etc.
Accessori compresi
(fig. 1a e 1b a secondo dell’articolo):
1 Amplificatore da interno
1 “Iniettore di corrente” per collegamento alla bat-
teria.
1 Cavo tv T-100 (14 metros).
1 Prolunga M/F da 1,5 m.
1 Connettore blindato tipo “CEI”.
3 Connettore tipo “F”.
1 Cappuccio protezione connettore F.
* BREVETTO Europeo
Caratteristiche generali
Antenna tipo Yagi da 7 elementi (direzionale) rea-
lizzata con tecnologia Microstrip* in UHF e dipolo
stampato per FM-BIII.
Incorpora un amplificatore schermato con tec-
nologia BOSS-Tech che amplifica in modo in-
telligente la banda VHF e UHF e che permette il
passaggio dei segnali in queste bande in assenza
di alimentazione.
Sistema composto da antenna FM-BIII-UHF, in-
niettore di tensione per 12...24 V (uso con
batterie) e amplificatore da interno 230V~ ±10%
(connssione alla rete).
L’amplificatore da interno:
- Proporziona la tensionen di alimentazione ne-
cessaria all antenna e amplifica FM-BIII e UHF.
- Permette all’utilizzatore il controllo del modo di
funzionamento dell’ antenna, attivando o disat-
tivando l’amplificazione.
- Incorpora il cavo per il collegamnto alla rete.
Installazione
Sceglier se possibile un luogo per l’ubicazione, li-
bero da ostacoli dove l’antenna possa essere dire-
zionata in direzione del trasmettitore (fig. 2).
Per montarla sul palo, si raccomanda che il diame-
tro sia compreso tra 35 e 45 mm.
L’antenna permette l’installazione sia in polarità
verticale che orrizzontale (fig. 3 e 4).
Posizionare l’antenna e la sua staffa nella posizione
indicata. (fig. 4 b).
Serrare moderatamente il morsetto della staffa di
fissaggio per permettere il puntamento corretto
dell’antenna. (fig. 4 c).
Posizionamento dell’amplificatore
da interno
Sceglier all’interno dell’abitacolo un luogo dove
collocare l’amplificatore in modo da proteggerlo
dall’umidità, dalle intemperie,dal calore, etc., peoc-
cupandovi che la lunghezza del cavo tra antenna e
amplificatore non sia ecessiva (fig. 5).
La conesione tra antenna e amplificatore avviene
tramite un connettore “F” (fig. 6), e un connettore
IEC “CEI” maschio.
E’ conveniente non fare curve o angoli stretti con il
cavo ne tantomeno schiacciamenti.
