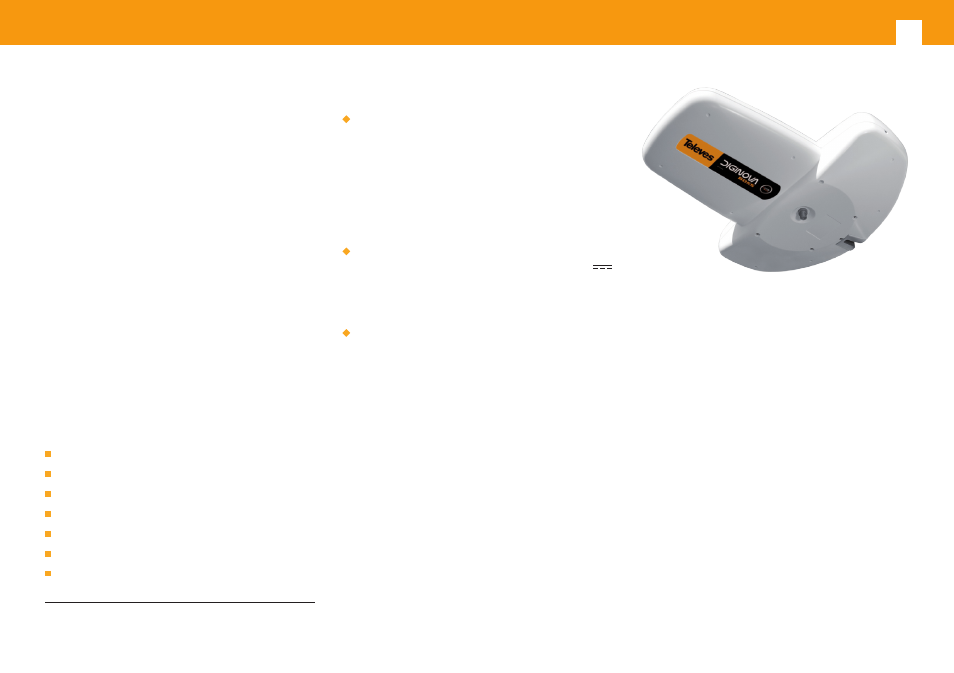

Antena DIGINOVA BOSS
16
Ta antena jest zaprojektowana specjalnie do
odbioru sygnału Naziemnej Telewizji Cyfrowej
(NTC) (oraz przystosowana do technologii LTE/4G).
Jest chroniona przez plastikową kopułę ABS,
odporną na promieniowanie UV; jest idealnym
rozwiązaniem do pracy w ciężkich warunkach
klimatycznych. Poza tym, nie rzuca się mocno w
oczy, co jest mile widziane w przypadku instalacji
na froncie budynku, balkonach czy w domach
jednorodzinnych.
Jest to też idealne rozwiązanie jako antena
okazyjnego użytku (wakacje, wycieczki, itp.)
Charakteryzuje się łatwością instalacji, solidnością i
wysoką sprawnością elektryczną.
Wykonana jest z materiałów o wysokiej odporności
na wodę, wiatr, itp.
Akcesoria dołączone
(fig.1a i fig.1b zależne od modelu):
1 wewnętrzny domowy wzmacniacz.
1 “inserter zasilania” do podłączenia baterii.
1 rolka kabla T-100 (14 metrów).
1 przedłużacz 1.5m.
1 ekranowane złącze typu IEC.
3 złącza typu F.
1 wodoszczelne pokrycie.
* Europejski patent
Ogólne cechy
7-cio elementowa antena typu Yagi (kierunkowa),
wykorzystująca technologię Microstrip w UHF i
drukowane dipole FM-BIII.
Aby obsłużyć zarówno pasma VHF jak i
UHF wykorzystywany jest nasz ekranowany
wzmacniacz BOSS-Tech, ta technologia także
pozwala przekazać sygnały nawet jeśli zasilanie
zostało wyłączone.
System obejmuje antenę FM-BIII-UHF, inserter
zasilania dla napięć z zakresu 12-24V
(korzysta z akumulatorów) i zasilany napięciem
230V~ ±10% wewnętrzny domowy wzmacniacz
(połączenie do zasilacza).
Wewnętrzny domowy wzmacniacz:
- Zapewnia potrzebne napięcie dla anteny i
dodatkowo wzmacnia sygnał FM-BIII i UHF.
- Pozwala użytkownikowi kontrolować tryb
pracy anteny, aktywując bądź deaktywując jej
wzmacniacz.
- Dołączony jest kabel do połączenia z zasilaczem.
Instalacja
Jeśli to możliwe wybierz miejsce wolne
od jakichkolwiek przeszkód na drodze
promieniowania, tak by antena była skierowana na
nadajnik (fig. 2).
Jeśli zamierzasz zamontować antenę na maszcie,
zalecamy aby jego średnica była pomiędzy 35 a 45
mm.
Antena może być zainstalowana w polaryzacji
poziomej lub pionowej dzięki zaprojektowanemu
zaciskowi (fig. 3 i fig. 4).
Połącz antenę z masztem za pomocą zacisku w
pokazanej pozycji. Przykręć zacisk w dół na śrubie,
tak by antena pewnie trzymała się masztu i wciśnij
wolny koniec zacisku na drugi koniec śruby (fig.
4b).
Zacisk przesuń po śrubach aż do zatrzymania.
Dokręć zacisk tak, byś mógł antenę ukierunkować
na nadajnik (fig. 4c).
Instalowanie wewnętrznego
domowego wzmacniacza
Wybierz łatwo dostępny punkt wewnątrz
pomieszczenia, aby zainstalować wzmacniacz,
punkt w którym urządzenie nie będzie narażone
na gorąc, wilgoć, itp. oraz upewnij się, że długość
