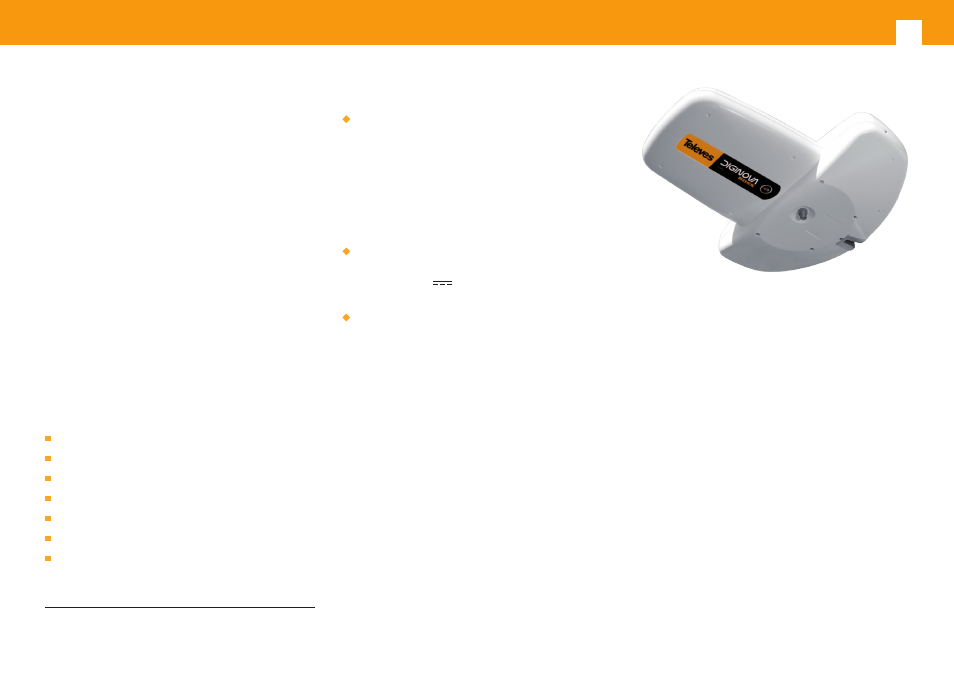

Antena DIGINOVA BOSS
8
É uma antena especialmente concebida para a
recepção da TDT (e preparada para a rejeição
LTE/4G).
Com protecção plástica em ABS, resistente às ra-
diações UV, é uma antena ideal para trabalhar em
ambientes climatéricos adversos. Apresenta um
baixo impacto visual sendo por isso recomendável
a sua instalação em fachadas, varandas e mora-
dias unifamiliares em geral.
Ideal como antena ocasional (em viagens, férias,
etc).
Caracteriza-se pela sua grande facilidade de ins-
talação, robustez e alto rendimento eléctrico.
Fabricada com materiais de alta resistência à
agua, vento, etc.
Acessórios que incorpora
(figs. 1a e 1b dependendo da referência):
1 Amplificador de vivenda
1 Injector de corrente para ligação a baterias.
1 Cabo coaxial T-100 (14 metros).
1 Chicote M/F de 1,5 m.
1 Conector blindado tipo “CEI”.
3 Conectores tipo “F”.
1 Protecção conector “F”..
* Patente Europeia
Características gerais
Antena tipo Yagi de 7 elementos (direccional)
idealizada com tecnologia Microstrip* em UHF e
dipolo impresso de FM-BIII.
Incorpora um amplificador blindado com tec-
nologia BOSS-Tech que amplifica de forma in-
teligente as bandas de VHF e UHF para além de
permitir a passagem de sinal nessas bandas na
ausência de alimentação.
Sistema composto por antena FM-BIII-UHF, in-
jector de corrente para tensões compreendidas
entre 12...24 V (baterias) e amplificador de
vivenda 230V~ ±10% (ligação à rede).
O amplificador de vivenda:
- Proporciona tensão de alimentação necessária
à antena e amplificação adicional em FM-BIII e
UHF.
- Permite ao utilizador controlar o funcionamento
da antena, activar/desactivar a amplificação da
mesma.
- Inclui cabo para ligação à rede.
Instalação
Se possível, escolha um local livre de obstáculos
onde seja possível orientar a antena directamente
ao reemissor (fig. 2).
Para montagem em mastro, este deve ter um diâ-
metro entre 35 e 45 mm.
O sistema de fixação, (figs. 3 e 4) permite a insta-
lação da antena tanto na polaridade vertical como
na horizontal.
Coloque a antena no mastro com a abraçadeira na
posição correcta. Gire a abraçadeira sobre o parafu-
so de forma que segure ao mastro e introduza-a no
outro parafuso. (fig. 4 b).
Deslize a abraçadeira até que fixe. Aperte ligeira-
mente as porcas de forma a permitir posteriormen-
te a orientação para o reemissor (fig. 4 c).
Instalação do amplificador de
vivenda
Escolha um local acessível no interior do habitácu-
lo para colocar o amplificador de forma que fique
protegido do calor, humidade, etc., evitando que a
distância entre a antena e o amplificador não seja
excessiva (fig. 5).
