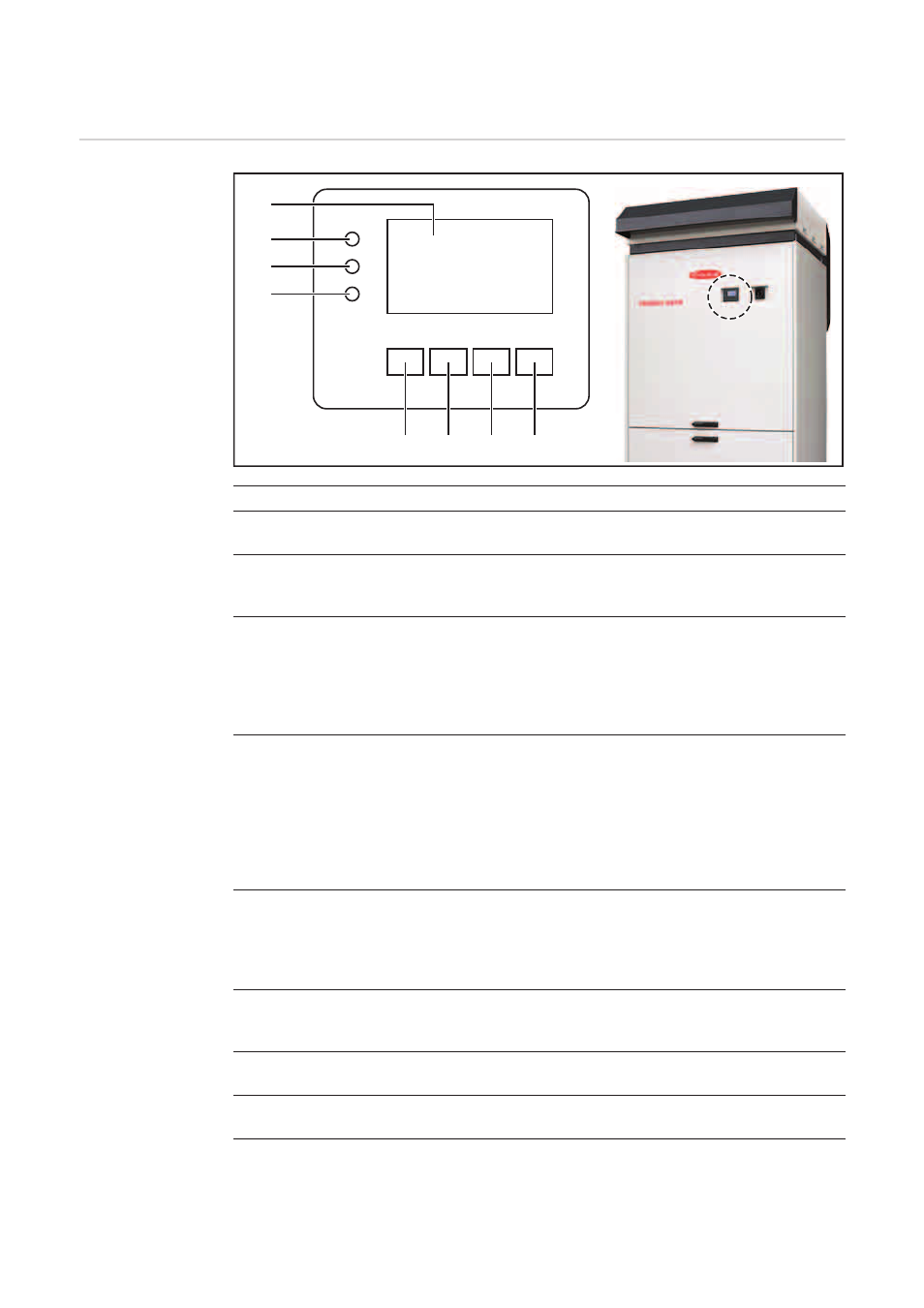

Bedienelemente und Anzeigen
Bedienelemente
und Anzeigen
Pos. Beschreibung
(1) Display
zur Anzeige von Werten, Einstellungen und Menüs
Kontroll- und Status-LEDs
(2) Allgemeine Status-LED (rot)
leuchtet,
-
wenn am Display eine Statusmeldung angezeigt wird
- bei Unterbrechung des Einspeisebetriebes
- während der Fehlerbehandlung (der Wechselrichter wartet auf eine Quit-
tierung oder Behebung eines aufgetretenen Fehlers)
(3) Startup-LED (orange)
leuchtet, wenn
-
sich der Wechselrichter in der automatischen Startup- oder Selbsttest-
Phase befindet (sobald die Solarmodule nach Sonnenaufgang ausrei-
chend Leistung abgeben)
- der Wechselrichter im Setup-Menü auf Standby-Betrieb geschaltet wurde
(= manuelle Abschaltung des Einspeisebetriebes)
- die Wechselrichter-Software aktualisiert wird
(4) Betriebsstatus-LED (grün)
leuchtet,
-
wenn die Photovoltaik-Anlage nach der automatischen Startup-Phase des
Wechselrichters störungsfrei arbeitet
- solange der Netz-Einspeisebetrieb stattfindet
Funktionstasten - je nach Auswahl mit unterschiedlichen Funktionen belegt:
(5) Taste ‘links/auf’
zur Navigation nach links und nach oben
(6) Taste ‘ab/rechts’
zur Navigation nach unten und nach rechts
(1)
(2)
(3)
(4)
(5) (6) (7) (8)
