106
(2) Aansluiting P2 - bus laadkabel
Aansluiting accu 2, indien op aansluiting P1 reeds een accu is aangesloten
Ook voor optie temperatuurafhankelijk laden
(3) AC Input - netbus
(4) Bevestigingsbeugel netkabel
(5) Optie stekker FireCAN M12, 5-polig
voor communicatie met het netwerk van het voertuig, bijvoorbeeld:
overdracht van de laadtoestand - laden / gereed
overdracht van de accustatus - spanning te hoog / te laag
opslaan en opvragen van storingsmeldingen
(6) Optie potentiaalvrij contact Tyco HDSCS, 2-polig
geen net beschikbaar: contact geopend
Net beschikbaar: contact gesloten
Storing aanwezig: contact opent en sluit getakt
(7) Afneembaar display
(8) Aansluiting P3 - visuele poort
Aansluiting intern of extern display
(9) Aansluiting P4 - multipoort
voor het aansluiten van de optie statuslampen, datacommunicatie, ...

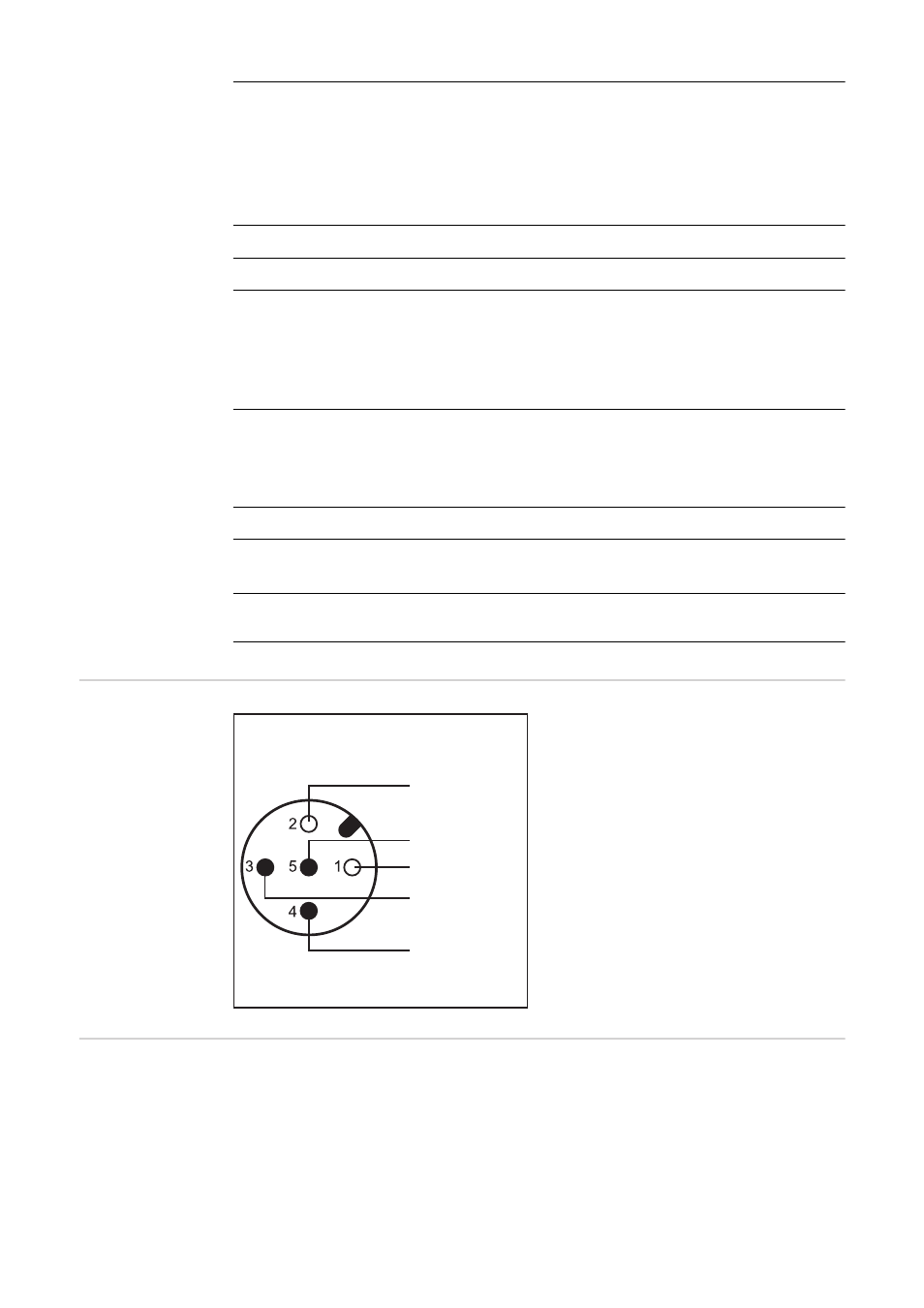

Optie FireCAN Ronde connector volgens IEC61076-2-101
Specificatie van de constructie:
-
M12 connector met schroefverbinding
voor laagspanningtoepassingen
Uitvoering:
-
M12 connector, 5-polig
Contraconnector:
-
M12 bus, 5-polig
Codering: A
Optie potentieel-
vrij contact HDSCS (Heavy Duty Sealed Connector Series)
-
Fabrikant: Tyco Electronics
- Omschrijving: 3POS, TAB 1.6X0.6, TAB HSG, ASSY, CODA
- Aanbevolen contraconnector: 1-1418448-2 (Tyco onderdeelnummer)
BELANGRIJK! Mocht slechts een accu worden geladen, alleen aansluiting P1 ge-
bruiken.
V+
(not connected)
CAN-L
Shield
(not connected)
Ground
CAN-H
