Fronius Acctiva Twin 15A - Manual (Page 80)

78

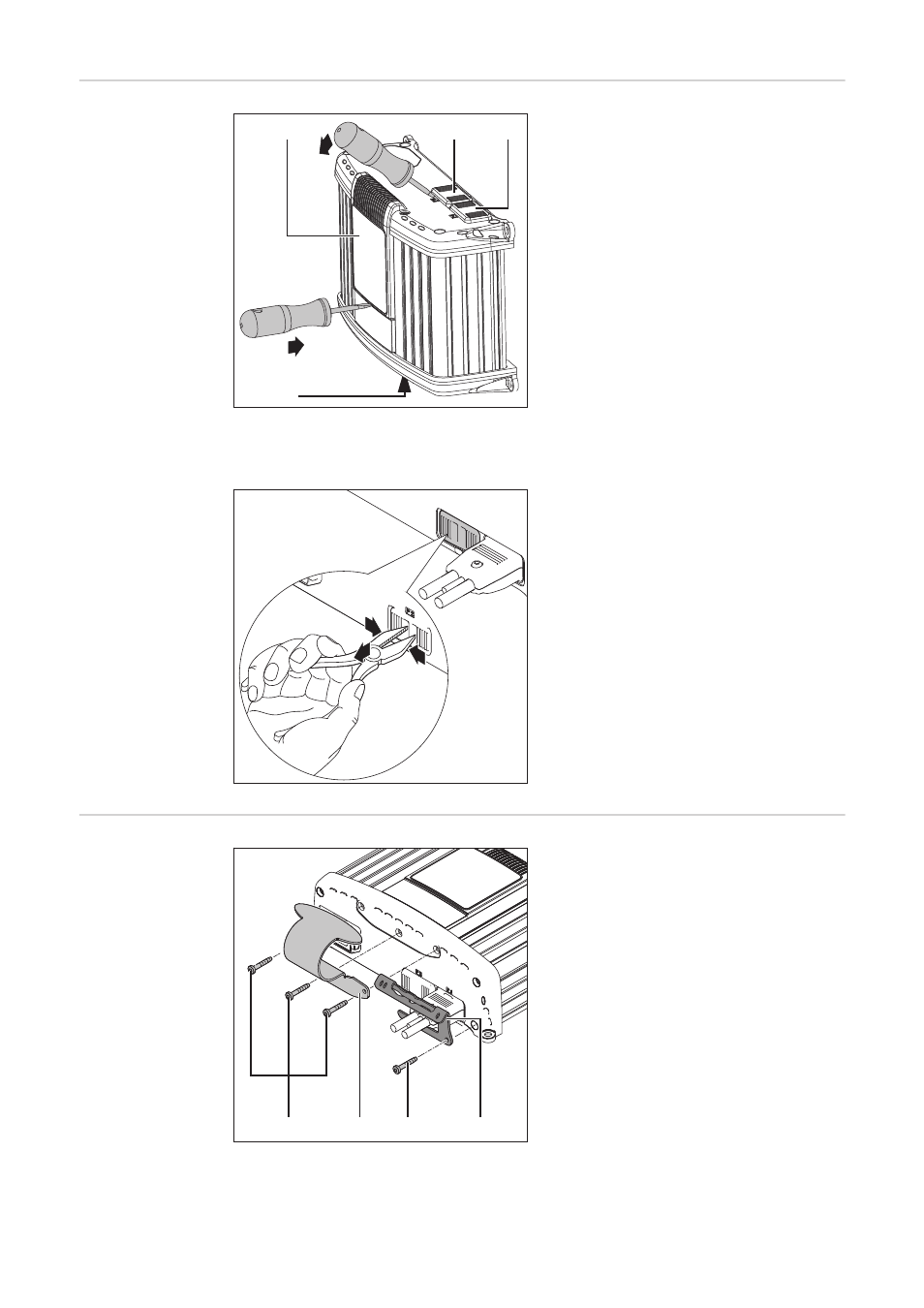

Retirer le cache Si nécessaire, retirer à l'aide d'un tournevis
:
-
Écran (1)
- Cache (2) pour raccord P3 - Visual
Port
- Cache (3) pour raccord P4 - Multiport
Si nécessaire, retirer à l'aide d'une pince :
-
Cache (4) pour raccord P2 - Connec-
teur câble de charge
Monter l'option
support de fixa-
tion et l'option
anti-traction pour
câble de charge
- Desserrer les trois vis (1)
- Installer le support de fixation (2) à l'ai-
de des vis (1) desserrées auparavant
- Desserrer la vis (3)
- Installer l'anti-traction (4) pour le câble
de charge à l'aide de la vis (3) des-
serrée auparavant
(3) (1)
(4)
(2)
IMPORTANT! Le cache (4) sur le raccord P2 est nécessaire lorsqu'une seule batterie (P1)
est chargée.
1
1
2
(1) (2) (3) (4)
IMPORTANT! Le couple de serrage de
toutes les vis est de 2,5 Nm.
