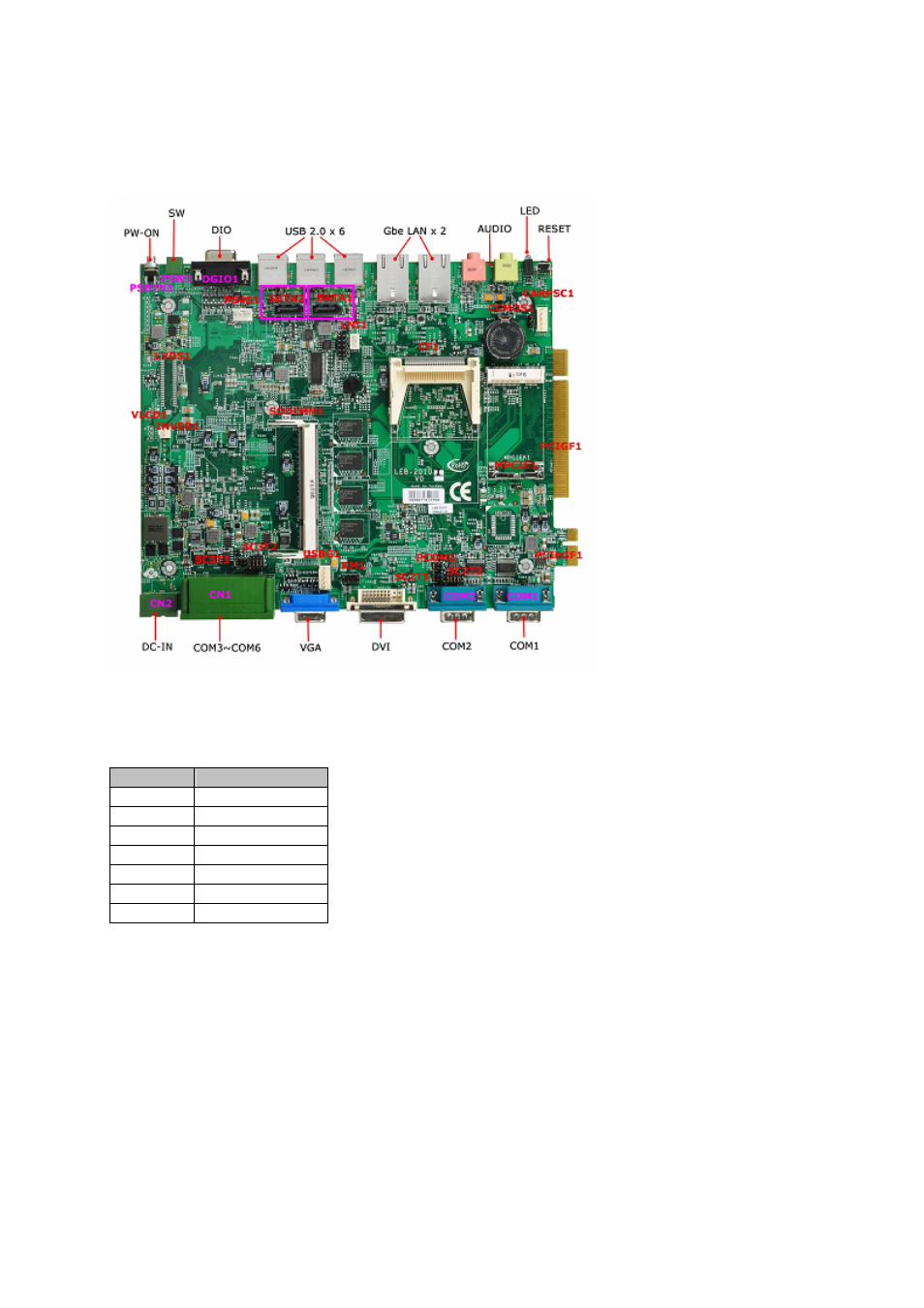

LEC-2010 Fanless Embedded System User’s Manual

30

2.2.3.13 SATA1/2: Serial ATA-SATA Socket


Pin No.

Description

1 GND
2 TX+
3 TX-
4 GND
5 RX-
6 RX+
7 GND

Note: When you connect SATA cable, the Pin 7 of cable will automatically switch to GND.

(Normal Pin7 is +5V for SATA-DOM)
