Guía de Instalación del Ind. LuNAR RK200DTG3 11
5. Inserte el cableado a través del orificio para el cableado (Figura 4) y conecte los cables
deseados según se describe en la sección “Cableado del bloque de terminales”
6. Monte la tapa trasera en su posición final (Figura 5) usando los 3 tornillos de montaje, y selle
los agujeros abiertos restantes con sellador.
NOTA:
Cuando se use una caja de distribución para montar el
detector, utilice 2 tornillos adicionales para fijar la base
del detector a la caja de distribución.
¡En este caso no se puede usar el tamper trasero!
7. Vuelva a poner la PCB en su ubicación anterior y verifique que esté bien asegurada con los
clips de sujeción y el tornillo.
8. Realice el ajuste de la lente y configure los interruptores DIP según se describe en el apartado
“Ajuste de la lente” en la página 12 y “Configuración de los interruptores DIP” en la página 16.

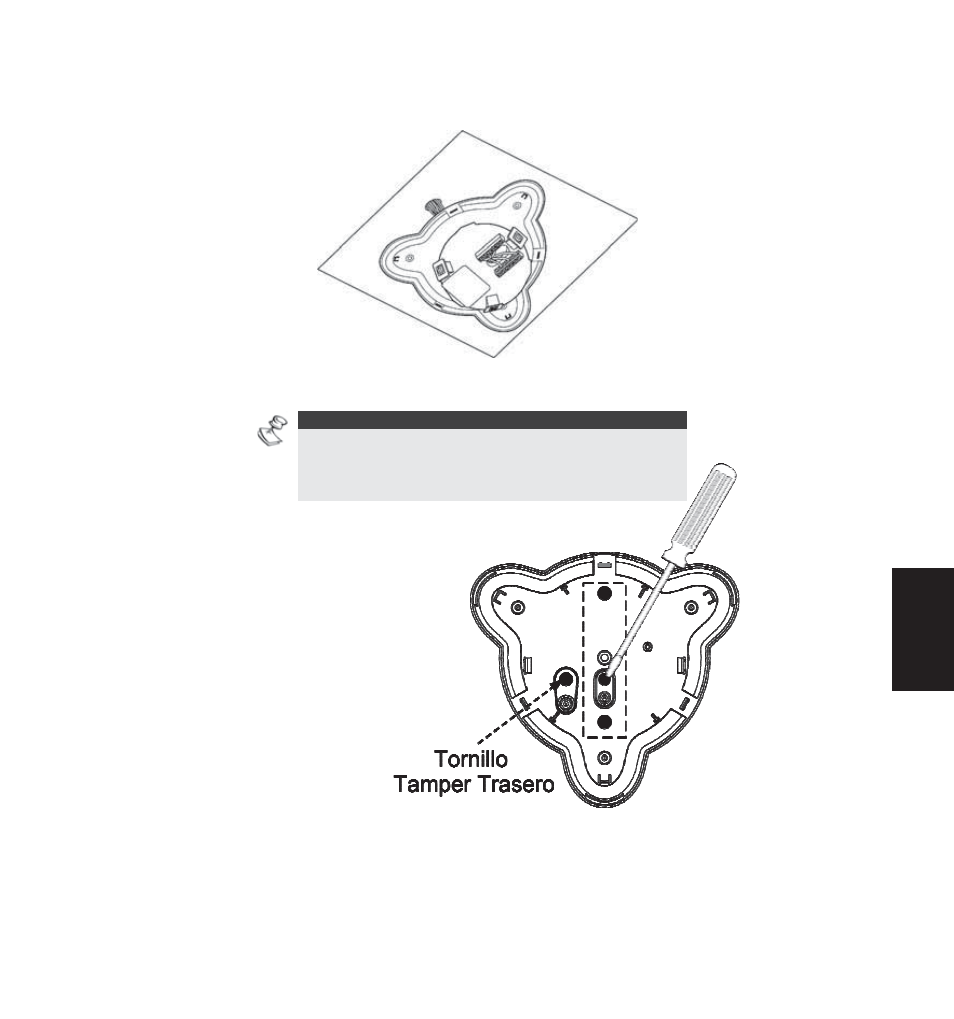

FIGURA 4
FIGURA 5
