Ind. LuNAR RK200DTG3 - Guida all’installazione
11
5.

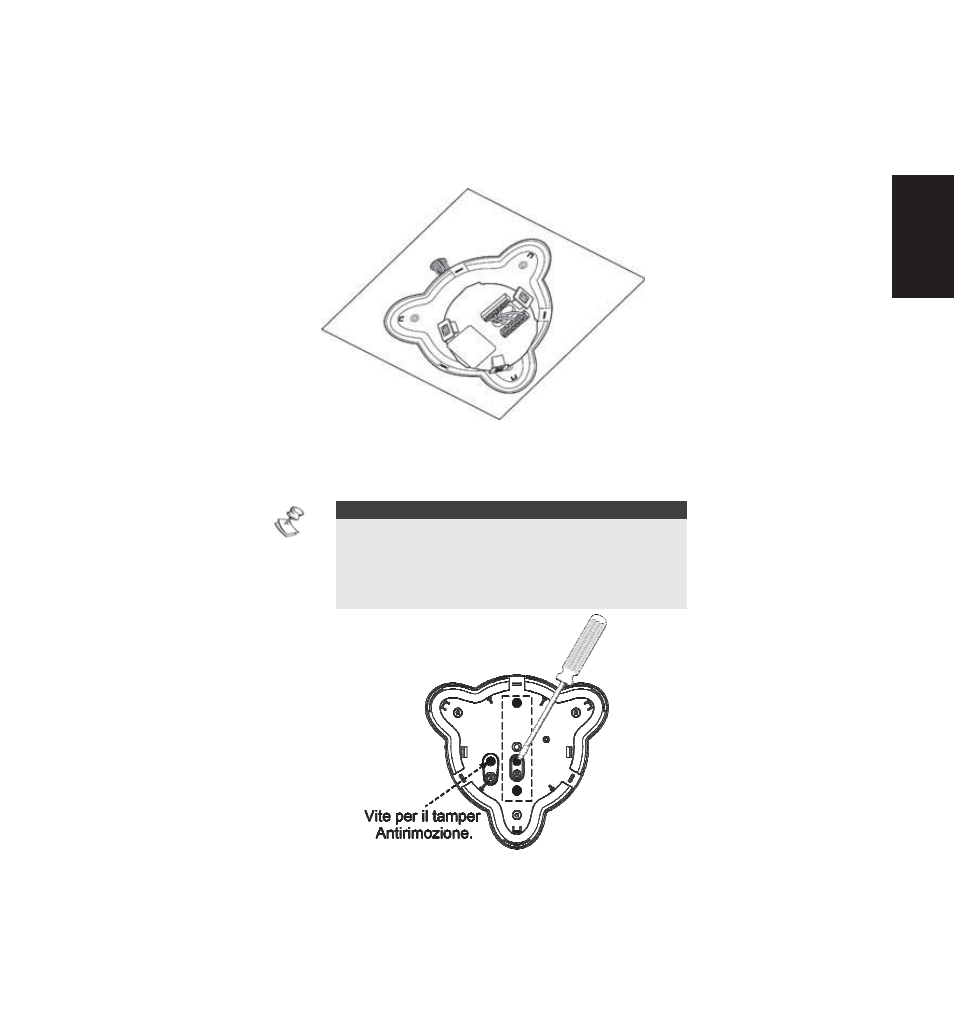

Inserire il cavo facendolo passare (Figura 4) tramite gli appositi passaggi ed effettuare i
collegamenti descritti nel paragrafo “Fase 4- Cablaggio”.
6.
Installare la base del contenitore (Figura 5) nella posizione finale usando 3 viti di fissaggio e
sigillare i restanti fori aperti con del sigillante.
NOTA:
Se si utilizza una scatola elettrica per montare il
rivelatore, usare 2 viti aggiuntive per fissare la
base del rivelatore alla scatola.
In questo caso verificare che sia possibile
utilizzare il tamper antirimozione!
7.
Inserire la scheda elettronica nella posizione originale e verificare che sia bloccata dalle clip e
dalla vite di fissaggio.
FIGURA 4
FIGURA 5
