16 Guía de Instalación del Ind. LuNAR RK200DTG3

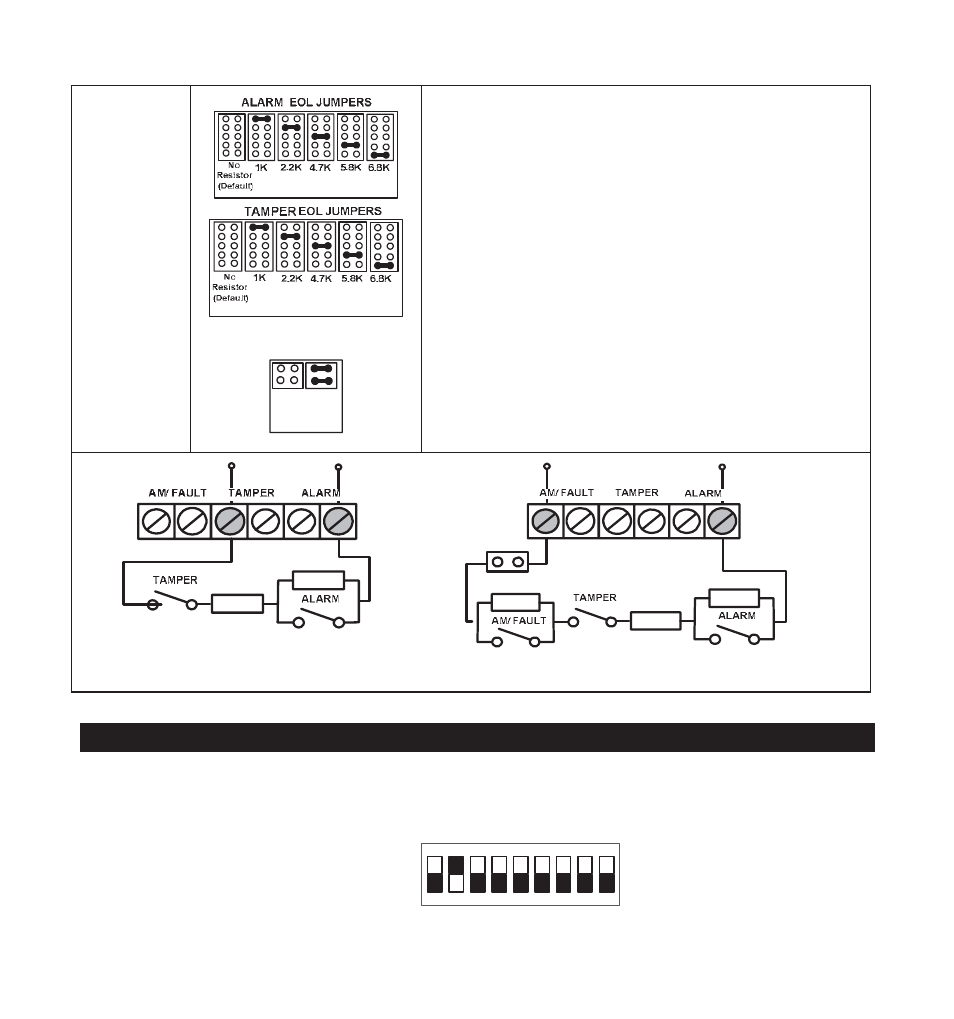

Puentes
para las
resistencias
de final de
línea (EOL)
FAULT/AM EOL
JUMPERS
12K
No
Resistor
(Default)
Estos puentes se usan cuando se conecta el
detector a una zona con doble resistencia final de
línea (DEOL) o triple RFL (TEOL). Los puentes
permiten seleccionar el valor de la resistencia de
ALARMA y TAMPER (1K, 2,2K, 4,7K, 5,6K o 6,8K),
en función de la central de alarmas utilizada.
Un doble puente adicional permite la conexión de la
resistencia de 12K para la RFL de FAULT/AM (ver
esquema de resistencias EOL).
Siga el diagrama de conexiones del bloque de
terminales cuando conecte el detector a una zona
con Doble o Triple resistencia final de línea
(DEOL/TEOL).
Esquema de conexión de las resistencias de final de línea
Configuración de los Interruptores DIP
El Ind. LuNAR RK200DTG3 tiene un interruptor DIP de 9 posiciones que cambian el modo de
funcionamiento en el modo Relé o en el modo BUS. Configure los interruptores DIP según la
siguiente tabla:
Configuración por defecto de fábrica: 1 2 3 4 5 6 7 8 9
ON
A LA CENTRAL
CON DOBLE EOL
A LA CENTRAL CON TRIPLE EOL
