OPERATION
B-3
MAXsa™ 10 CONTROLLER

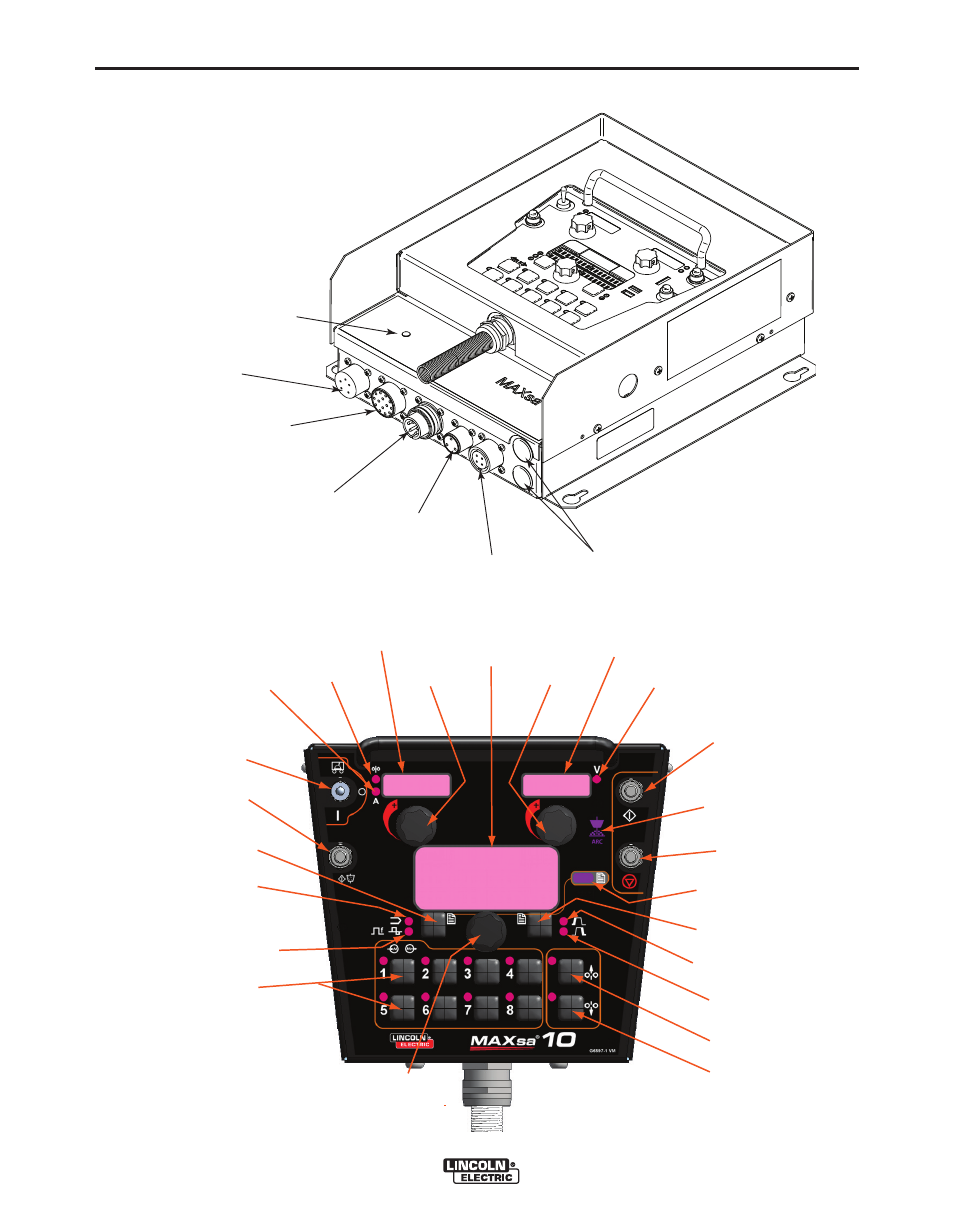

FIGURE B.1 - INPUT AND OUTPUT CONNECTIONS
ACCESS
HOLES
TC-3 TRAVEL CARRIAGE
CONNECTOR
FLUX HOPPER
CONNECTOR
POWER WAVE® AC/DC 1000 SD
ARCLINK CONNECTOR
PENDANT
CONNECTOR
MAXsa™ 22 or 29
WIRE DRIVE CONNECTOR (14-PIN)
STATUS
LIGHT
TRAVEL SWITCH
(AUTO / OFF / MANUAL)
FLUX FILL
SWITCH
WELD MODE
SELECTOR
WELD MODE
INDICATOR
FREQUENCY AND
BALANCE INDICATOR
AMPS
INDICATOR
WFS
INDICATOR
AMPS/WFS
DISPLAY
AMPS/WFS
CONTROL
VOLTS
CONTROL
VOLTS
DISPLAY
MEMORY
BUTTONS (8)
VOLTS
INDICATOR
START
BUTTON
WELD OUTPUT
INDICATOR
STOP
BUTTON
SET-UP MENU
INDICATOR
ARC START/END
OPTIONS SELECTOR
START OPTIONS
INDICATOR
END OPTIONS
INDICATOR
FEED
REVERSE
FEED
FORWARD
MODE SELECT PANEL
CONTROL
MODE SELECT
PANEL (MSP)
DISPLAY
200
----
4
Steel 1/8”
CC AC
FIGURE B.2 - PENDANT CONTROLS
