12
Zonne-energieset SES P1307
Dit product is een plug & play-stijl, draagbare back-up voedingskit
die met zonne-energie wordt gevoed. Er is geen elektriciteitsnet
nodig. Deze zonne-energiekit kan worden gebruikt om kleine
dagelijkse elektronische en elektrische toepassingen zowel DC
als AC (laptop, kleine TV) te voeden. Voor wisselspanningtoepas-
singen moet een externe omvormer (niet inbegrepen) op de voe-
dingskit worden aangesloten. Goed voor gelegenheden waar het
elektriciteitsnet moeilijk te bereiken is.

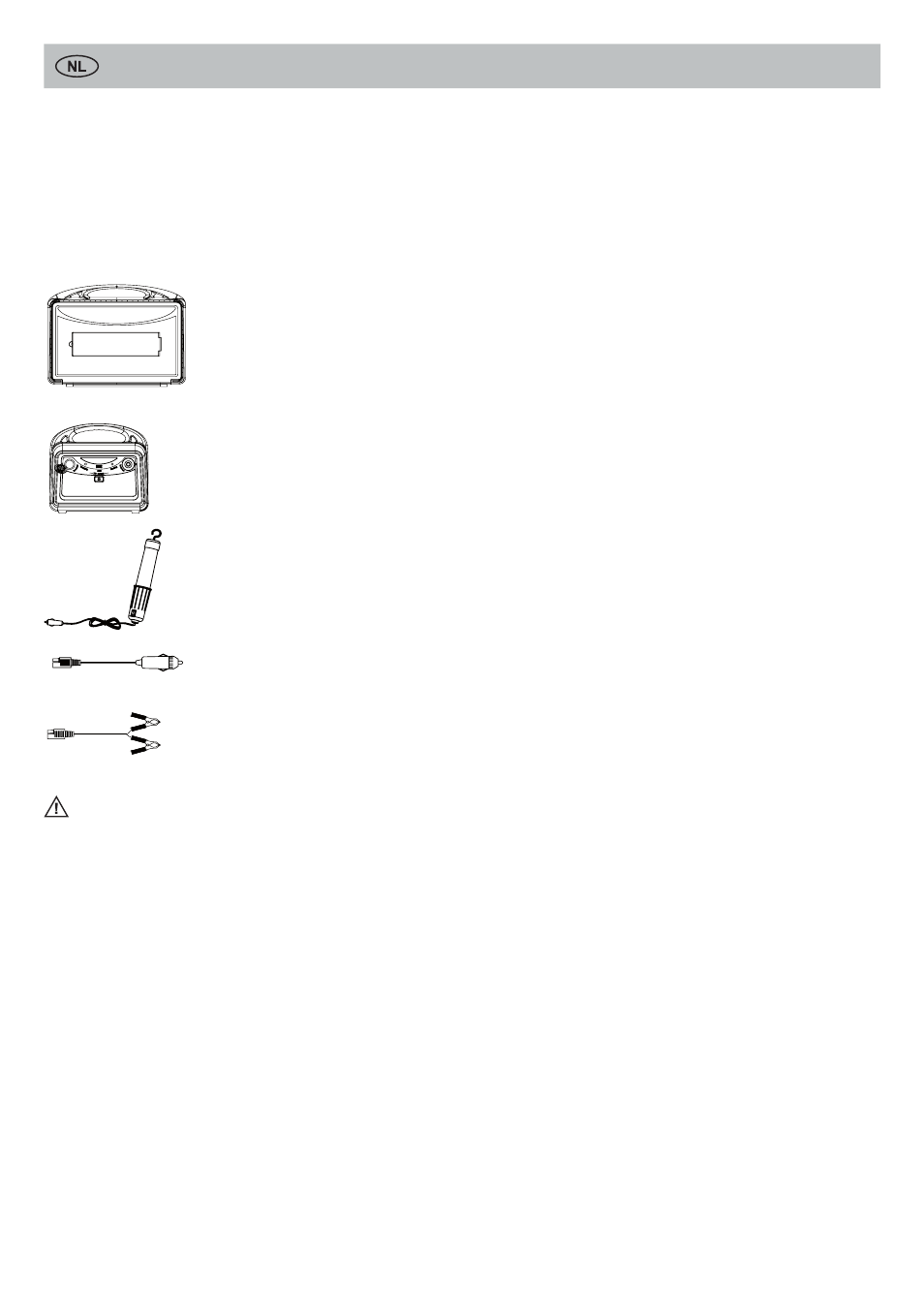

Beschrijving van de onderdelen
1 Vouwbare zonnepaneel
- Amorfe zonnecel, laad zelfs op bij
laagstaande zon
- Hoekverstelbaar ontwerp om de
opbrengst van de zon te maximalise-
ren
- Mogelijk om 12 V- en 24 V-accu’s
op te laden
2 Voedingseenheid
- 12 V / 7 Ah oplaadbare gesloten
loodzwavelzuuraccu
- Oplaadregelaar
- In- en uitgang
3 LED-werkverlichting
Voor gebruik in de 12 V-adapter voor
de sigarettenaanstekeradapter(CLA)
4 Adapterkabel naar mannelijke CLA
Voor rechtstreekse aansluiting op het
zonnepaneel voor het opladen van
een externe accu
5 Adapterkabel met accuklemmen
Voor de aansluiting van een externe
accu van het zonnepaneel of voe-
dingseenheid (Ingang DC 12 V-accu)
OPGELET
y y Lees vóór gebruik de handleiding zorgvuldig en begrijpend door.
y y Laad vóór het eerste gebruik van het vouwbare zonnepaneel de
voedingseenheid voor de eerste keer ongeveer 3 dagen lang op.
y y Het zonnepaneel produceert elektriciteit, wanneer het aan licht
wordt blootgesteld.
y y Het zonnepaneel is geschikt voor gebruik buitenshuis
(IP43, beschermd tegen spatwater). De voedingseenheid mag
niet vochtig of nat worden.
y y De energieset is niet geschikt voor permanente installatie.
y y Zet de schakelaar van het vouwbare zonnepaneel naar 12 V
voordat u het aansluit op de voedingseenheid.
y y Schakel de stroom UIT als het product niet wordt gebruikt om
het zelfleeglopen te beperken.
y y Schakel altijd de voeding uit bij het aansluiten of loskoppelen
van de toepassing.
y y Sluit de externe omvormer (niet meegeleverd) aan op de
“Omvormer”-uitgang van de voedingseenheid.
y y Belast niet meer dan 150 W aan de 12V / DC-uitgangen.
y y Sluit de accuklemmen niet kort, het niet opvolgen kan tot vonk-
vorming of explosie leiden.
y y Dit apparaat is niet bestemd voor gebruik door jonge kinderen
of een ziek persoon, tenzij ze door een verantwoordelijke per-
soon adequaat worden begeleid om ervoor te zorgen dat ze de
toepassing veilig gebruiken.
BEDIENING
Vouwbare zonnepaneel
y y Vouw het vouwbare zonnepaneel open.
y y Plaats het zonnepaneel op een plek waar het de maximale
hoeveelheid zonlicht kan opvangen, met de zwarte kant naar de
zon gericht. Zorg dat geen schaduw op de zonnecellen kan val-
len om voor een beter vermogenopbrengst te zorgen.
y y Dit vouwbare zonnepaneel is ontworpen zodat het naar een
andere hoek gekanteld kan worden om de vermogenafgifte te
maximaliseren. De juiste hoek moet gelijk zijn aan uw plaat-
selijke breedtegraad. De hoek kan worden ingesteld door de
metalen staven naar een andere inkeping op de steun te ver-
schuiven (zie “Productoverzicht”).
y y Zorg ervoor dat er geen schaduw op het zonnepaneel valt. Als
zelfs slechts een deel van het zonnepaneel door schaduw wordt
bedekt zal de prestaties aanzienlijk afnemen.
y y De blauwe status-LED knippert wanneer het licht het zonnepa-
neel raakt. Dit geeft aan dat zonne-energie wordt opgewekt en
dat het zonnepaneel goed werkt.
y y Sluit vervolgens de hoofdkabel van dit vouwbare zonnepaneel
aan op de “Solar”-ingang aan de achterkant van de voedings-
eenheid. Het paneel zal vervolgens de ingebouwde accu van de
voedingseenheid opladen.
y y Een spanningschakelaar links onder de zonnecel maakt het u
mogelijk om de accu met een andere spanning op te laden. Ver-
schuif de schakelaar op 12 V om een 12 V-accu op te laden, met
het verschuiven naar 24 V kunt u 24 V-accu’s opladen.
y y De plaat op de opwindbeugel van de hoofdkabel kan worden
gedraaid om het gemakkelijk wikkelen mogelijk te maken. Draai
de platen naar binnen tijdens het wikkelen, en draai ze naar bui-
ten om de hoofdkabel in de draadsleuf veilig te stellen.
Voedingseenheid
y y De voedingseenheid is een zelfstandige bron voor het leveren
van elektriciteit aan uw toepassingen. Het bestaat uit een inge-
bouwde accu, een oplaadregelaar en in- en uitgangen.
y y Volg de stappen beschreven in paragraaf “Vouwbare zonnepa-
neel”. Gebruik het zonnepaneel om de ingebouwde accu op te
laden (ingang zonnecel DC 12V ). Bij volle zon neemt het volle-
dig opladen van de batterij ongeveer 2 tot 3 dagen in beslag.
- Zorg ervoor de schakelaar van het vouwbare zonnepa-
neel naar 12 V te schakelen voordat u het aansluit op de
voedingseenheid.
y y Schakel de voedingseenheid aan.
y y Wanneer de accu door de vouwbare oplaadregelaar wordt
opgeladen, zal de “Opladen”-LED oplichten. De “Opladen”-LED
zal uitschakelen wanneer de accu volledig is opgeladen.
y y Wanneer het systeem in goede conditie is, zal de “In bedrijf”-
LED oplichten en doven wanneer de accu leeg is of onvol-
doende vol is om de toepassingen te voeden. Stop dan het
gebruik van een toepassing en laad de accu op met behulp van
het vouwbare zonnepaneel totdat het weer vol is.
y y Deze voedingseenheid heeft drie uitgangen:
- “12 V” sigarettenaanstekercontact: Voor het voeden van
laagspanning apparaten die ook via een sigarettenaansteke-
radapter voor de auto gevoed kunnen worden, zoals de mee-
geleverde LED-verlichting. Een rubberen klep is voorzien om
vuil en vreemde voorwerpen weg te houden, om een veilig
gebruik van deze uitgang te garanderen.
Sluit alleen toepassingen aan met een maximaal
energieverbruik van 150 W.
- “Omvormer” sigarettenaanstekercontact: Een externe
vermogenomvormer (niet inbegrepen) kan op deze uitgang
worden aangesloten, waardoor u (110 V of 220 V) wissel-
stroomtoepassingen met deze voedingseenheid kunt voeden.
Het totale uitgangsvermogen van de wisselstroomtoepassing
wordt aanbevolen om onder de 100 W te houden. Een rub-
beren afdekking is voorzien om vuil en vreemde voorwerpen
weg te houden, om een veilig gebruik van deze uitgang te
garanderen.
