15
Solenergisats SES P1307
Denna produkt är en portabel reservströmsats av plug & play-typ
som drivs av solenergi. Inget försörjningsnät krävs. Denna solen-
ergisats kan användas för att driva små dagligen använda elektro-
niska och elektriska apparater, för både likström och växelström
(t.ex. laptop, liten TV). För växelström måste en extern växelrik-
tare (medföljer ej) anslutas till strömsatsen. Utmärkt för tillfällen då
det är svårt att nå ett försörjningsnät.

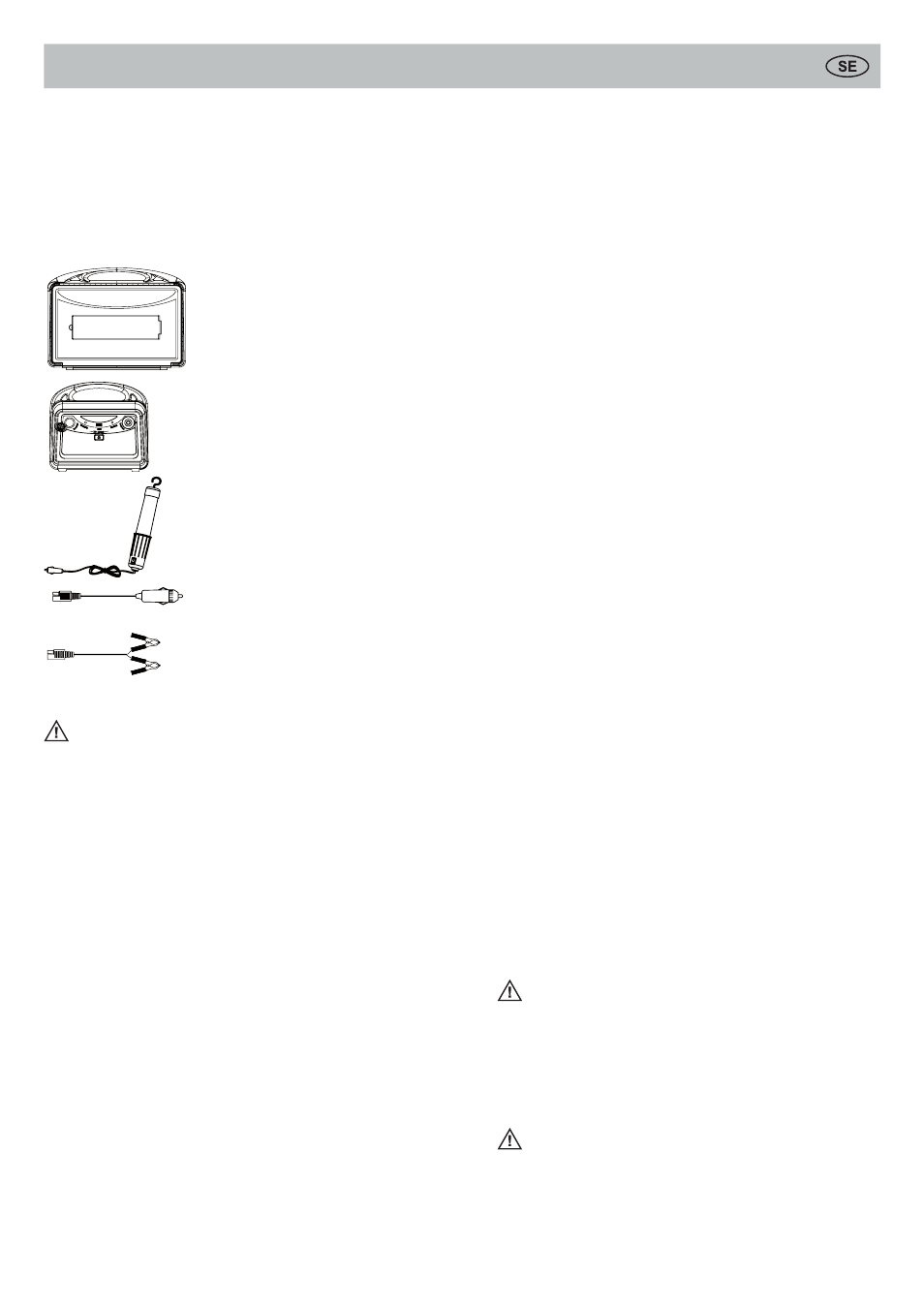

Beskrivning av delar
1 Ihopfällbar solpanel
- Amorf solcell, laddar även vid lite sol
- Konstruerad med justerbar vinkelinställ-
ning för att maximera solljusets uteffekt
- Kan ladda 12 V och 24 V batterier
2 Strömenhet
- 12 V/7 Ah underhållsfritt slutet blybatteri
- Laddningsregulator
- Ingång & utgång
3 Arbetslampa, lysdiod
För användning i 12 V cigarettändar-
kontaktsadapter (CLA)
4 Adapterkabel till CLA-hane
För direkt anslutning till solpanelen
för laddning av externt batteri
5 Adapterkabel med batteriklämmor
För anslutning av externt batteri till
solpanelen eller strömenheten
(ineffekt batteri 12 V likström)
VARNING
y y Innan användningen ska du läsa igenom och förstå bruksanvisningen.
y y Använd den ihopfällbara solpanelen för att ladda strömenheten i
cirka 3 dygn innan den första användningen, detta är den första
uppladdningen.
y y Solpanelen alstrar elektricitet när den utsätts för solljus.
y y Solpanelen är lämplig för utomhusbruk (IP43, skyddad mot vat-
tenstänk). Kraftstationen får inte bli fuktig eller våt.
y y Energipaketet är inte lämpligt för fast installation.
y y Sätt omkopplaren på den ihopfällbara solpanelen på 12 V innan
du ansluter den till strömenheten.
y y Stäng AV strömenheten när du inte använder produkten för att
på så sätt minska egenförlusten av ström.
y y Stäng alltid av apparaten innan du ansluter eller kopplar loss
tillämpningar.
y y Anslut den externa växelriktaren (medföljer ej) endast till
utgången ”Inverter” (växelriktare) på strömenheten.
y y Överskrid inte 150 W på 12 V/DC utgångsuttagen.
y y Kortslut inte batteriklämmorna, det kan orsaka gnistbildning
eller explosion.
y y Denna apparat är inte avsedd att användas av små barn eller
svaga personer om de inte övervakas av någon ansvarig per-
son som ser till att de använder apparaten på ett säkert sätt.
ANVÄNDNING
Ihopfällbar solpanel
y y Vik upp den ihopfällbara solpanelen.
y y Placera den ihopfällbara solpanelen så att den har direktkontakt
med solljuset, vänd solcellen mot solen. Se till så att det inte fal-
ler någon skugga över solcellen, det försämrar isåfall uteffekten.
y y Denna ihopfällbara solpanel är konstruerad så att den kan lutas i olika
vinklar för att maximera uteffekten. Vinkeln ska vara densamma som
latiduden där du befinner dig. Vinkeln kan justeras genom att ändra
metallpelarna till olika spår på stödet (se ”Produktöversikt”).
y y Kontrollera så att det inte faller någon skugga på solpanelen.
Även om bara någon del av solpanelen täcks av skugga kom-
mer prestandan att försämras märkbart.
y y Den blåa statuslysdioden blinkar när det kommer ljus på sol-
panelen. Detta visar att solenergi skapas och att solpanelen
fungerar korrekt.
y y Anslut sedan den ihopfällbara solpanelens huvudkabel till
ingången ”Solar” på baksidan av strömenheten. Panelen laddar
sedan det inbyggda batteriet i strömenheten.
y y En spänningsväxlare på undersidan av den vänstra solcellen
gör att du kan ladda batterier med olika spänning. Ändra spän-
ningsväxlaren till 12 V för att ladda 12 V-batterier, ändra till 24 V
för att ladda 24 V-batterier.
y y Plattan på huvudkabelns lindningspelare kan roteras för att under-
lätta upplindningen. Rotera plattorna inåt vid upplindning och
rotera dem utåt för att fästa huvudkabeln inuti ledningsskåpet.
Strömenhet
y y Strömenheten är en fristående källa som levererar ström till
dina apparater. Den består av ett inbyggt batteri, en laddnings-
regulator och in- & utgångar.
y y Följ stegen i avsnittet ”Ihopfällbar solpanel”. Använd solpanelen
för att ladda det inbyggda batteriet (ingången ”solar” DC 12 V).
Fullständig uppladdning av batterierna tar 2 till 3 dagar i fullt
solljus.
- Kontrollera så att spänningsväxlaren på den ihopfällbara
solpanelsladdaren står på ”12 V” innan du ansluter till
strömenheten.
y y Sätt på strömenheten.
y y När batteriet får laddning från den ihopfällbara solpanelsladda-
ren tänds lysdioden ”Charging” (laddar). Lysdioden ”Charging”
slocknar när batteriet är fulladdat.
y y När systemet är i fulladdat skick tänds lysdioden ”Working”
(arbetar), och om batteriet är tomt eller inte har kraft nog att för-
sörja apparater kommer lysdioden ”Working” att slockna. Sluta
använda apparaterna då och ladda batteriet med den ihopfäll-
bara solpanelen till det är fulladdat igen.
y y Denna strömenhet har tre utgångar:
- “12 V” cigarettändarkontakt: Ger ström till lågspänningsap-
parater som också kan drivas genom en bilcigarettändaradapter,
som t.ex. den medföljande lysdiodarbetslampan. Ett gum-
miskydd medföljer för att hålla smuts och främmande föremål
borta, vilket ger ett säkert användande av denna utgång.
Anslut enbart apparater med max strömförbrukning på 150 W.
- “Växelriktare” cigarettändarkontakt: En extern växelriktare
(medföljer ej) kan anslutas till denna utgång, vilket gör att du
kan driva växelströmsapparater (110 V eller 220 V) med den-
naströmenhet. Sammanlagd uteffekt från växelströmsappara-
ternarekommenderas att vara lägre än 100 W. Ett gummiskydd
medföljer för att hålla smuts och främmande föremål borta, vilket
ger ett säkert användande av denna utgång.
Var noga med att inte ansluta växelriktaren till ”12 V”
cigarettändarkontakten. Det finns risk att du bränner den
inbyggda laddningsregulatorn om det skulle ske.
Stäng av växelriktaren när du ansluter till strömenheten.
Denna ”Inverter”-utgång är förbikopplad runt den
inbyggda laddningsregulatorn. Använd en växelriktare av
bra kvalitet som har en ordentlig laddningsregulatorfunk-
tion.
Anslut endast växelriktaren till strömväxlingsboxen
(observera den maximala kapaciteten)! Annan utrustning
får inte anslutas då batterierna djupladdas och tom. kan
skadas.
- USB-utgång: Kan användas för att ladda elektroniska apparater
som får ström från USB-porten (mp3-spelare, mobiltelefon,…).
