Sistema de Energía Solar SES P1307
Asegúrese de no conectar el inversor de energía a la
toma de encendedor “12 V”. De lo contrario, podría que-
mar el controlador de carga integrado.
Apague el inversor de energía cuando lo conecte a la uni-
dad de alimentación.
Esta salida “Inversor” omite el controlador de carga
integrado. Utilice un inversor de energía de calidad que
cuente con una función de control de carga adecuada.
¡Únicamente conecte convertidores al enchufe inver-
sor (tenga en cuenta la capacidad de carga máxima)!
No conecte otros dispositivos, de lo contrario la batería
puede descargarse totalmente y dañarse.
- Salida USB: Puede utilizarse para cargar dispositivos elec-
trónicos que se alimentan mediante un puerto USB (repro-
ductor MP3, teléfono móvil...).
y y Ampliación de la capacidad de la batería: La entrada “Batería”
de la parte posterior de la unidad de alimentación puede conec-
tarse a una batería externa (sólo baterías de 12 V). De este
modo se aumenta la capacidad total, sin limitarse a los 7 Ah
de la batería integrada. Contar con una mayor capacidad en la
batería puede ampliar el tiempo de uso de sus aplicaciones. Tan
solo tiene que conectar un extremo del cable conductor de la
pinza de batería (Serie nº 5) a la entrada “Batería”, y la pinza de
batería a la batería.
No olvide respetar la polaridad correcta. Siga esta secuen-
cia de conexión:
A. Cable rojo (+).
B. Cable negro (-).
Para la desconexión, siga la secuencia en sentido inverso.
No cortocircuite la pinza de batería, ya que podría causar
chispas o una explosión.
Cambio de fusible
y y Hay dos fusibles (fusible de coche normal de 10 A) dentro de la
unidad de alimentación para evitar que un cortocircuito acciden-
tal dañe la unidad. Uno por cada salida de encendedor. Si la
unidad de alimentación deja de funcionar por un fusible fundido:
1. Apague la unidad de alimentación.
2. Suelte los 10 tornillos de la cubierta de la unidad de alimen-
tación con un destornillador.
3. Abra la cubierta posterior.
4. Sustituya el fusible fundido por uno nuevo.
5. Vuelva a poner la tapa y fíjela con los 10 tornillos.
Mantenimiento
y y Si no va a utilizar la batería durante un periodo prolongado, no
olvide recargarla completamente cada 4-6 meses para que no
se vea afectado el rendimiento.
y y Cambio de la batería. Si cada vez puede utilizar su aplicación
durante mucho menos tiempo, significa que necesita cambiar la
batería.
1. Apague la unidad de alimentación.
2. Suelte los 10 tornillos de la cubierta de la unidad de alimen-
tación con un destornillador.
3. Abra la cubierta posterior.
4. Deslice la batería para sacarla, y desconéctela del manguito
conector. Siga esta secuencia de conexión:
A. Cable negro (-).
B. Cable rojo (+).
5. Sustituya la batería por una nueva, y vuelva a conectar el
manguito conector. No olvide respetar la polaridad correcta.
Siga esta secuencia de conexión:
Cable rojo (+).
Cable negro (-).
6. Vuelva a poner la tapa y fíjela con los 10 tornillos.
y y Limpie frecuentemente la superficie del panel solar con un
trapo suave para alcanzar un rendimiento óptimo. Evite todo
con el ácido y el álcali.

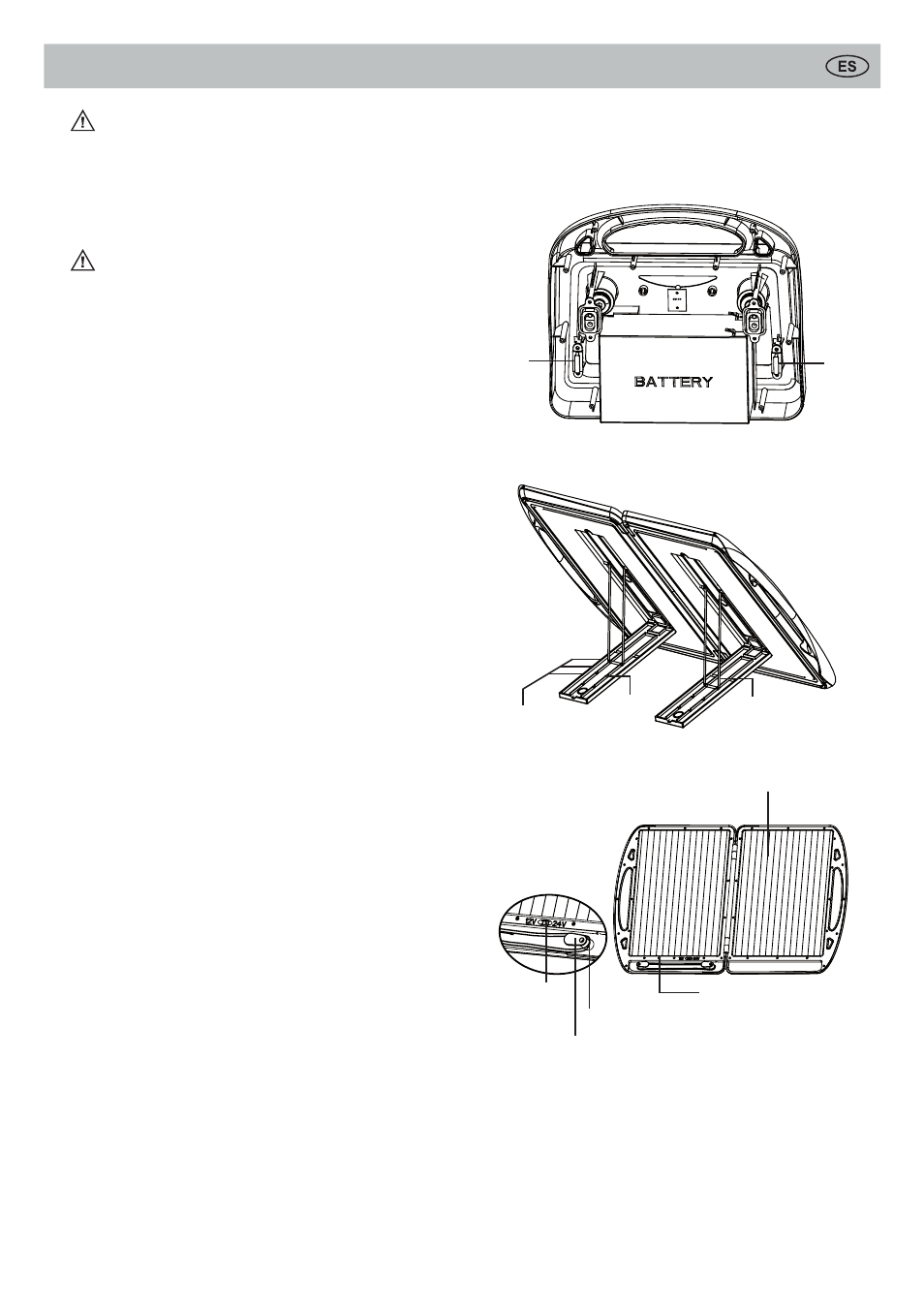

Información general del producto
Cubierta posterior abierta
Fusible de
coche de 10 A
para entrada
de Inversor
Fusible de
coche de 10 A
para entrada
de 12 V
Soporte
Muescas
Varilla metálica
Terminal de devanado
LED de estado azul
Célula solar
Placa giratoria
Conmutador
de tensión
