Kit d’Énergie Solaire SES P1307
Ce produit est un kit d’alimentation de secours de type plug &
play, alimenté par l’énergie solaire. Aucun branchement au réseau
n’est nécessaire. Ce kit d’énergie solaire peut être utilisé pour
alimenter de petites applications électriques et électroniques quo-
tidiennes, à la fois en CC et CA (ordinateur portable, petite TV).
Pour les applications CA, un convertisseur externe (non inclus)
doit être branché au kit d’alimentation. Excellente option lorsque
le réseau électrique est difficile d’accès.

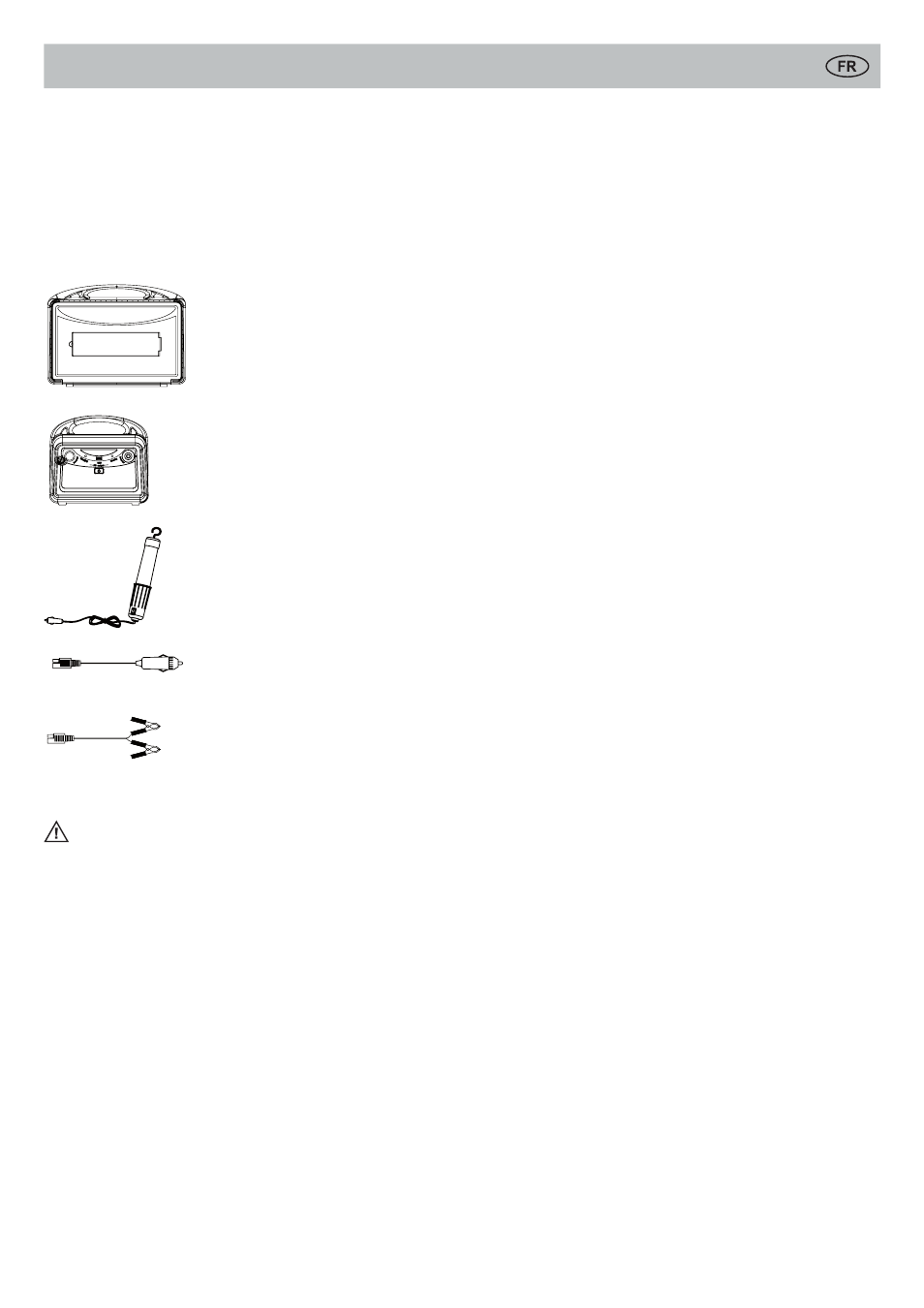

Description des pièces
1 Panneau solaire pliant
- Cellule solaire amorphe, se charge
même si l’ensoleillement est faible
- Conception à angle ajustable pour
optimiser l’énergie solaire
- Capable de charger les batteries
12 V et 24 V
2 Unité d’alimentation
- Batterie au plomb-acide scellée
12 V / 7 Ah sans entretien
- Contrôleur de charge
- Sortie & entrée
3 Lampe de travail LED
Pour utilisation dans la prise (CLA)
d’adaptateur allume-cigare 12 V.
4 Câble adaptateur pour CLA mâle
Pour le branchement direct au
panneau solaire afin de recharger
une batterie externe
5 Câble adaptateur avec pinces
batterie
Pour brancher une batterie externe
au panneau solaire ou à l’unité d’ali-
mentation (Entrée batterie 12 V CC)
ATTENTION
y y Avant utilisation, veuillez lire attentivement et comprendre le
manuel de l’utilisateur.
y y Utilisez le panneau solaire pliant pour charger l’unité d’alimen-
tation pendant environ 3 jours pour la charge initiale avant la
première utilisation.
y y Le panneau solaire génère de l’électricité lorsqu’il est exposé à
la lumière.
y y Le panneau solaire peut être utilisé à l’extérieur (IP43, protec-
tion contre les projections d’eau). La station d’alimentation ne
doit pas être humide ou mouillée.
y y Le kit d’énergie ne convient pas à une installation fixe.
y y Placez l’interrupteur sur le panneau solaire pliant sur 12 V avant
de brancher l’unité d’alimentation.
y y Mettez l’unité d’alimentation à l’ARRÊT lorsque vous n’utilisez
pas le produit afin de réduire les pertes de puissance.
y y Coupez le courant avant de brancher ou de débrancher l’appli-
cation.
y y Connectez le convertisseur externe (non inclus) uniquement à
la sortie « Convertisseur » de l’unité d’alimentation.
y y Ne dépassez pas 150 W aux prises de sortie 12 V / CC.
y y Ne court-circuitez pas les bornes de la batterie, des étincelles
ou des explosions pourraient se produire.
y y Cet appareil n’est pas conçu pour être utilisé par de jeunes
enfants ou des personnes handicapées, à moins d’être sur-
veillés de manière appropriée par une personne responsable
pouvant assurer qu’ils utilisent l’application en toute sécurité.
FONCTIONNEMENT
Panneau solaire pliant
y y Dépliez le panneau solaire.
y y Placez le panneau solaire pliant dans une position où la lumière
du soleil atteint directement les cellules solaires. Assurez-vous
qu’aucune ombre ne cache le panneau solaire afin d’assurer
une meilleure production électrique.
y y Ce panneau solaire pliant est conçu pour pouvoir être incliné
à différents angles afin de maximiser la production électrique.
L’angle correct devrait être similaire à votre latitude locale.
L’angle peut-être ajusté en déplaçant les tiges de métal dans
différentes encoches du support (veuillez consulter « Présenta-
tion du produit »).
y y Veuillez vous assurer qu’aucune ombre ne recouvre le panneau
solaire. Même si le panneau solaire n’est qu’en partie recouvert
d’ombre, les performances seront considérablement réduites.
y y La LED bleu témoin clignote lorsque la lumière atteint le pan-
neau solaire. Celle-ci indique que de l’énergie solaire est pro-
duite et que le panneau solaire fonctionne correctement.
y y Puis, branchez le câble principal de ce panneau solaire à l’en-
trée « Solaire » à l’arrière de l’unité d’alimentation. Le panneau
rechargera ensuite la batterie intégrée de l’unité d’alimentation.
y y Un sélecteur de tensions sous la cellule solaire gauche vous
permet de charger des batteries de tensions différentes. Placez
le commutateur sur 12 V pour charger les batteries de 12 V,
placez-le sur 24 V pour charger les batteries de 24 V.
y y La plaque sur poteau d’enroulement du câble principal peut
pivoter pour faciliter l’enroulement. Faites tourner les plaques
vers l’intérieur tout en enroulant et faites les tourner vers l’ex-
térieur pour fixer le câble principal à l’intérieur du boitier à câble.
Unité d’alimentation
y y L’unité d’alimentation est une source indépendante qui fournit
l’alimentation de vos applications. Elle est constituée d’une bat-
terie intégrée, d’un contrôleur de charge, et d’entrées & sorties.
y y Suivez les étapes décrites dans la section « Plier le panneau
solaire ». Utilisez le panneau solaire pour recharger la batterie
intégrée (Entrée solaire CC 12 V). Un chargement complet de
l’accu requiert env. deux à trois jours en plein soleil.
- Assurez-vous que le sélecteur de tensions sur le chargeur
de panneau solaire pliant est placé sur « 12 V » avant de le
brancher à l’unité d’alimentation.
y y Allumez l’unité d’alimentation.
y y Lorsque la batterie est rechargée par le chargeur du panneau
solaire pliant, la LED « Chargement » s’allumera. La LED « Charge-
ment » s’éteindra lorsque la batterie est pleinement chargée.
y y Lorsque le système fonctionne correctement, la LED « En
charge » s’allumera, si la batterie est trop déchargée pour sup-
porter l’application la LED « en charge » s’éteindra. Veuillez ces-
ser d’utiliser toute application et chargez la batterie à l’aide du
panneau solaire pliant jusqu’à ce qu’elle soit à nouveau pleine.
y y Cette unité d’alimentation est munie de trois sorties :
- Prise allume-cigare « 12 V » : Pour fournir du courant à
n’importe quel appareil basse tension pouvant être alimenté
par une prise d’allume-cigare, comme la lampe de travail
LED incluse. Un couvercle en caoutchouc permet de protéger
cette sortie de la poussière et des corps étrangers.
Branchez uniquement des applications donc la consom-
mation électrique n’excède pas 150 W.
- Prise allume-cigare « Convertisseur » : Un convertisseur
d’alimentation externe (non inclus) peut être branché à cette
sortie, ce qui vous permet d’alimenter des applications CA
(110 V ou 220 V) avec cette unité d’alimentation. Il est recom-
