Kit a energia solare SES P1307
- Presa accendisigare “Inverter”: È possible collegare un
inverter alimentazione esterno (non incluso) a questa uscita,
in grado di alimentare applicazioni CA (110 V o 220 V) con
questo gruppo di alimentazione. Si consiglia un’uscita di ali-
mentazione dell’applicazione CA inferiore a 100 W. Un coper-
chio in gomma impedisce l’ingresso di particelle di sporcizia
e altri oggetti estranei in modo da garantire l’utilizzo sicuro
dell’uscita.
Non collegare l’inverter di potenza alla presa accen-
disigari 12 V. In caso contrario, sussiste il pericolo di
pericolo o incendio.
Spegnere l’inverter di potenza quando si effettua il colle-
gamento al gruppo di alimentazione.
L’uscita “Inverter” bypassa la centralina di carica di inte-
grata. Utilizzare un inverter alimentazione di buona qua-
lità con funzione di comando carica corretta.
Collegare solo invertitori ondulari alla scatola dell’in-
vertitore (attenersi al carico massimo)! Altri apparecchi
non devono essere collegati visto che altrimenti scari-
cano l’accumulatore generando danni ad esso.
- Uscita USB: Può essere utilizzata per caricare gli apparecchi
elettronici che assorbono potenza da una porta USB (lettore
MP3, telefono cellulare...).
y y In questo modo viene incrementata la capacità totale, senza
limitazione ai 7 Ah della batteria integrata. Una maggiore capa-
citá della batteria aiuta a estendere il periodo di utilizzo delle
applicazioni. Fissare semplicemente un’estremità del cavo in
piombo del morsetto batteria (N° di serie 5) all’ingresso “Batte-
ria” (batteria) e il morsetto batteria alla batteria.
Non invertire la polarità. Effettuare il collegamento nella
sequenza indicata:
A. Cavo rosso (+)
B. Cavo nero (-)
Per scollegare i cavi, procedere nell’ordine inverso.
Non cortocircuitare i morsetti della batteria per evitare
scintille o esplosioni.
Sostituzione fusibile
y y Gruppo di alimentazione comprende due fusibili (un normale
fusibile per automobile da 10 A) per la prevenzione di corto-
circuiti accidentali che potrebbero danneggiare il gruppo di
alimentazione. Sono in dotazione due fusibili, uno per ciascuna
uscita presa dell’accendisigari. Se il gruppo di alimentazione
smette di funzionare a causa di un fusibile saltato:
1. Spegnere il gruppo di alimentazione.
2. Svitare le 10 viti sulla parte posteriore del gruppo di alimenta-
zione con un cacciavite lungo.
3. Aprire il coperchio posteriore.
4. Sostituire il fusibile saltato.
5. Rimontare il coperchio e fissarlo con le 10 viti.
Manutenzione
y y Se la batteria viene rimessata senza essere caricata per periodi
prolungati, essa deve essere ricaricata completamente ogni 4 -
6 mesi per un corretto funzionamento.
y y Sostituire la batteria. Se l’applicazione funziona per un periodo
molto più breve, è ora di sostituire la batteria.
1. Spegnere il gruppo di alimentazione.
2. Svitare le 10 viti sulla parte posteriore del gruppo di alimenta-
zione con un cacciavite lungo.
3. Aprire il coperchio posteriore.
4. Sfilare la batteria e scollegarla dal connettore manicotti.
Effettuare lo scollegamento nella sequenza indicata:
A. Cavo nero (-)
B. Cavo rosso (+)
5. Sostiutire la batteria con una batteria di buona qualità e colle-
gare nuovamente il connettore manicotto. Non invertire la pola-
rità. Effettuare il collegamento nella sequenza indicata:
Cavo rosso (+)
Cavo nero (-)
6. Rimontare il coperchio e fissarlo con le 10 viti.
y y Pulire periodicamente la superficie del modulo solare con un
panno morbido affinché esso possa funzionare al meglio. Evi-
tare il contatto con sostanze acide e alcaline.
Panorama prodotto

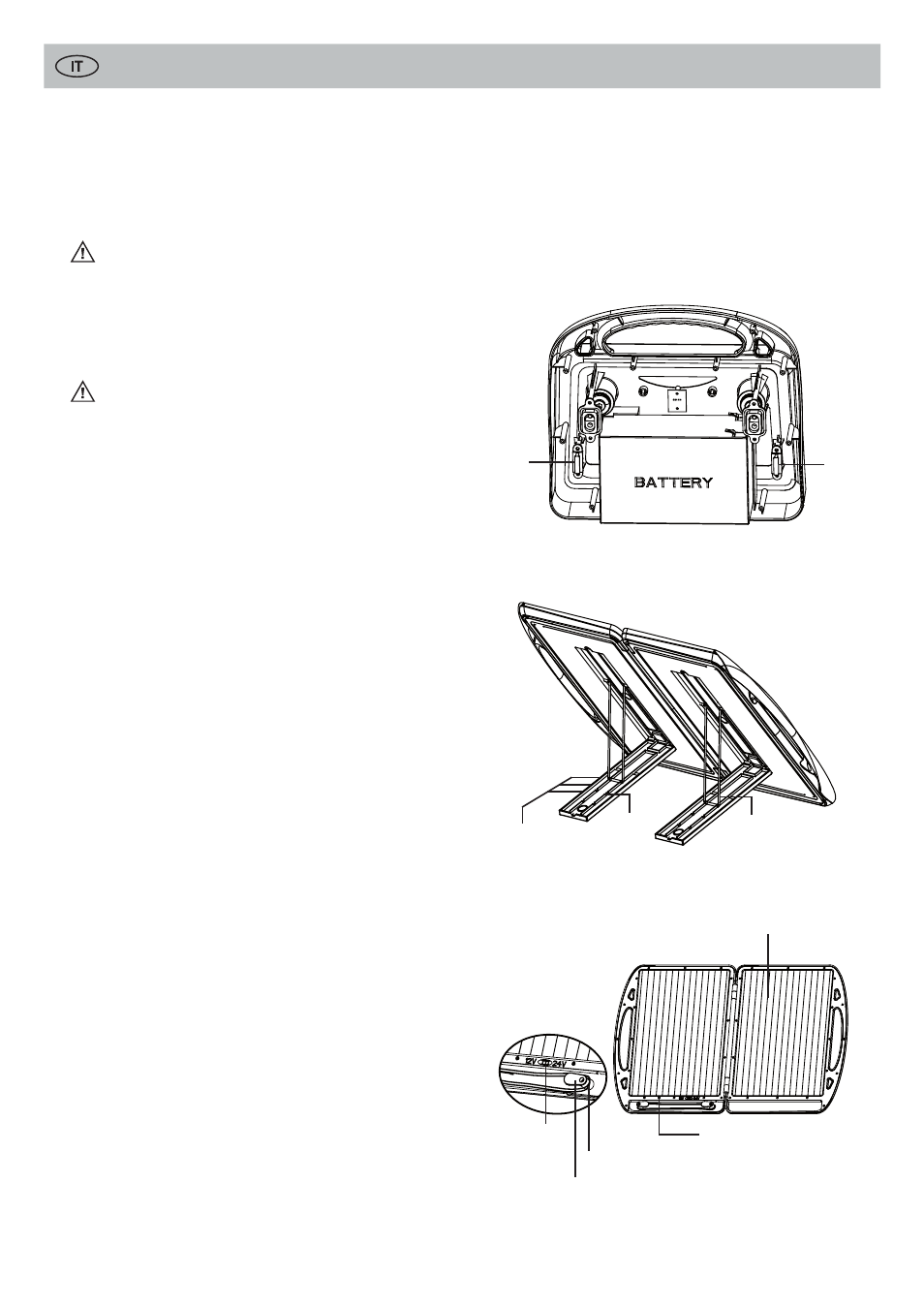

Coperchio posteriore aperto
Fusibile vei-
colo 10 A per
uscita Inverter
Fusibile vei-
colo 10 A per
uscita 12 V
Supporto
Tacche
Tubo metallico
Piastra rotazione
Punto avvolgimento
LED stato blu
Cella solare
Commutatore
tensione
